Yagi 20 mtr raccourciAprés le dipole raccourci issu de la yagi 20 m de KJ5VW, voiçi l'antenne complète, trés bien décrite sur le site de l'auteur - http://uts.cc.utexas.edu/~hansongr/Miniyagi.htm .
Petite modif : j'ai préfèré un directeur au lieu d'un réflecteur pour l'élément parasite, de cette manière le boom est un peu plus petit ( distance optimum de 1/10 de la longeur d'onde soit 2.13 m ) et l'antenne un tout petit peu moins large ( largeur max = le dipole ) ; de plus le gain vers l'avant de l'antenne est légèrement meilleur avec un directeur ( mais le rapport avt/arr est moindre ).

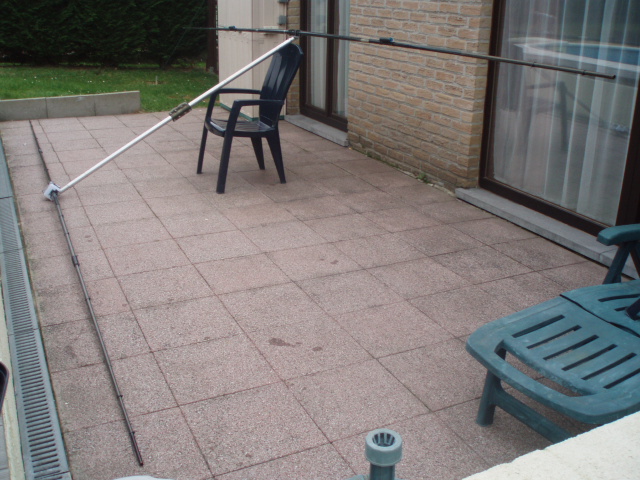

Dipole + directeur sont réalisés avec des cannes à pêches, le boom est en alu ; l'antenne est alors trés légère ( 3 kgs ) tout en étant souple mais assez rigide pour que les éléments soient bien perpendiculaires l'un par rapport à l'autre
La partie électrique se compose de fil d'électricien monobrin, les selfs aussi, le tout est attaché aux éléments par des attaches " coleçons ".

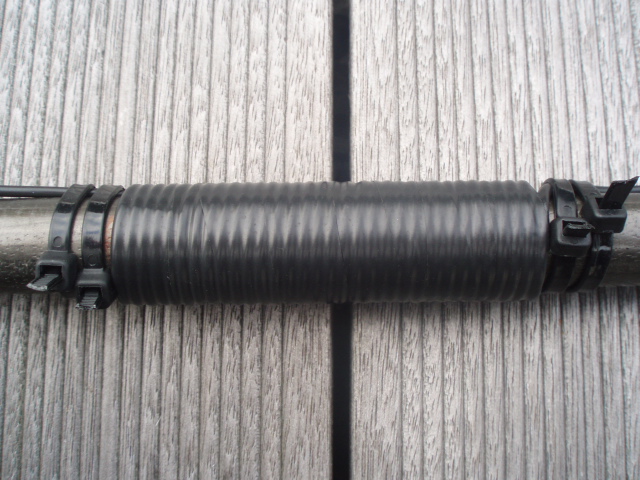

Pour les dimensions ça donne donc : dipole 2 X 2.40 m, chaque brin coupé par une self ( 32 tours diam 22 mm tube plastic ), directeur idem mais 5 % plus court.

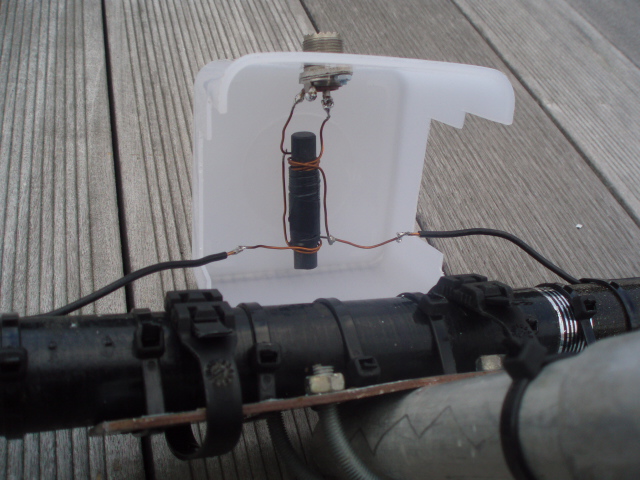

Un balun pour attaquer le dipole avec un coax 50 ohms.

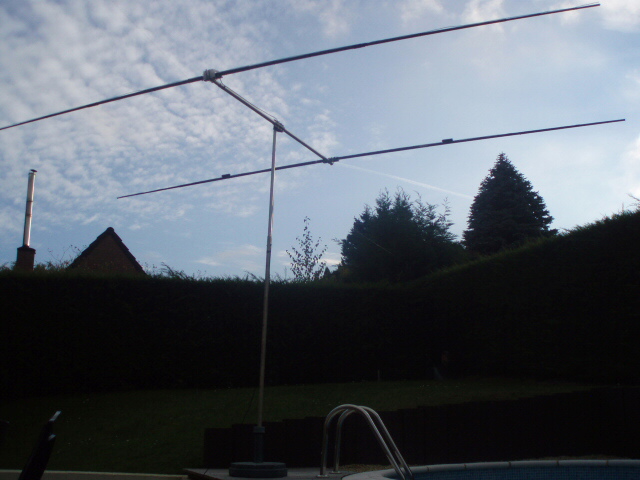

Réglage de l'antenne sur un petit mât, à une hauteur de 3 mtrs ; je couvre toute la portion cw du 20m avec tos de 1.4 maximum, parfait donc pour pouvoir trafiquer sans coupleur.
Les essais et premiers qso's : comme de nombreux om's, je suis conquis par cette antenne, entre 579 et 599 partout en europe ! bien sûr et comme toujours en qrp 5w et en cw ; je sens que cette antenne va faire un malheur ... dans les prochaines semaines je vais lui trouver une place définitive dans le jardin - un peu plus haut et mieux dégagée.

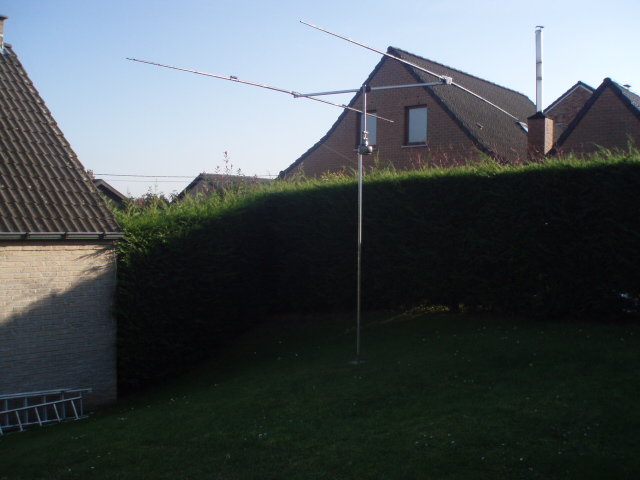

A son emplacement définitif, à + ou - 4 mètres du sol, dégagée par rapport aux maisons ; un petit rotor d'antenne tv est largement suffisant pour la faire tourner. Un grand bravo à Gary, KJ5VW, son antenne marche du tonnerre, le rapport encombrement/performances est génial, de plus elle ne vous ruinera pas. Et je rajouterai que dans mon cas ( petit jardin ), l'impact visuel est faible, l'antenne est " discrète " et ne choque pas le voisinage ...

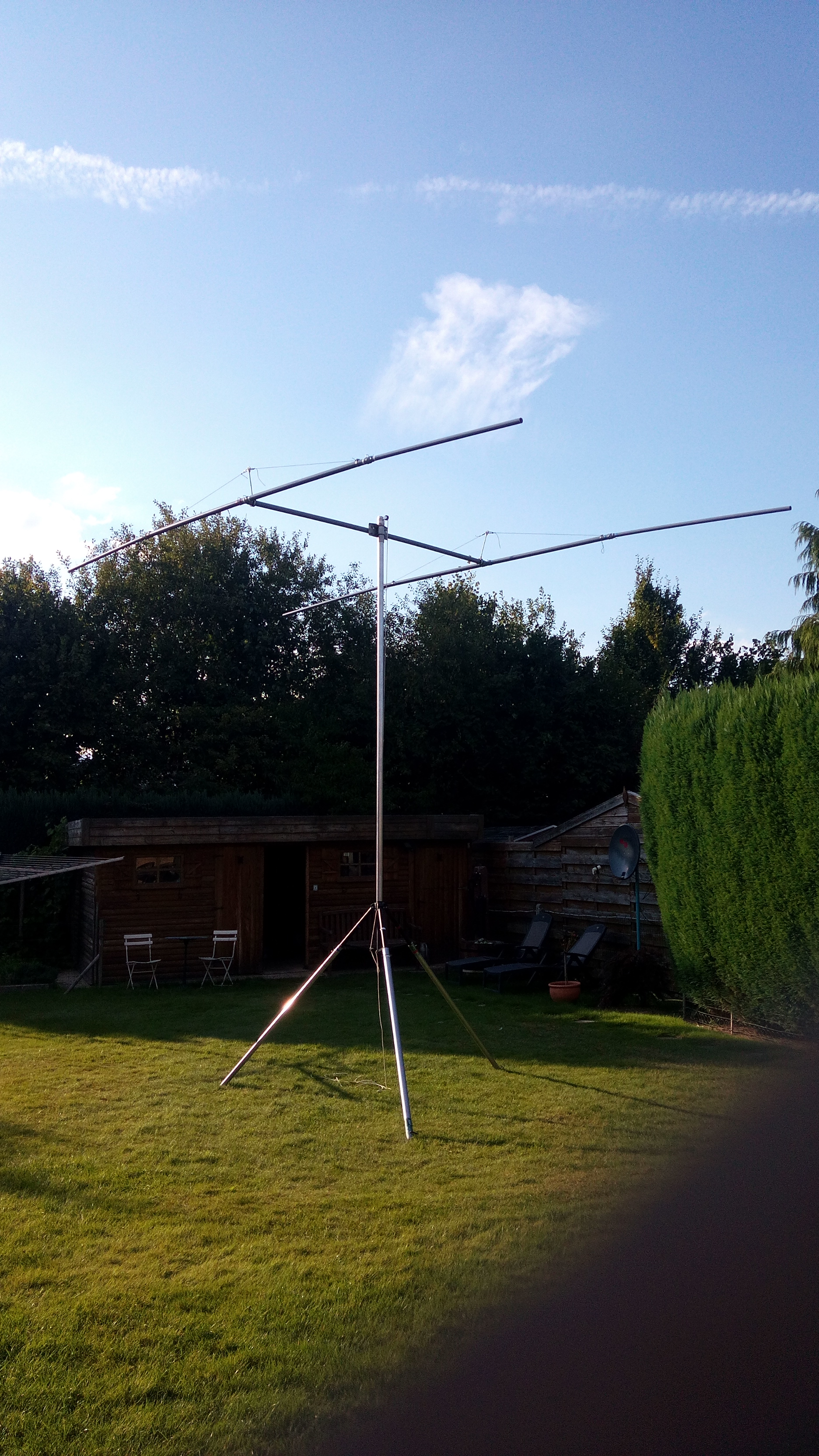

Ici une construction de Dalvy, ON3DMX, qui malheureusement ne peut pas trafiquer de chez lui mais emploi cette antenne en /p.
