Vertical 10 mtrs

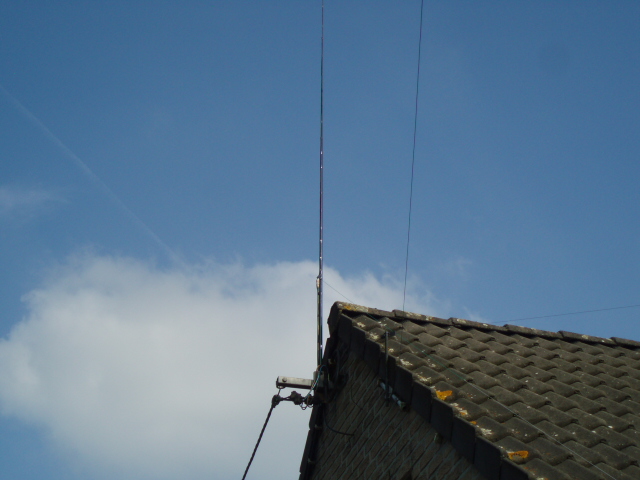

Accrochée sur le pignon de la maison, à 7 mtrs du sol, cette antenne verticale pour le 10 mtrs me donne entière satisfaction.

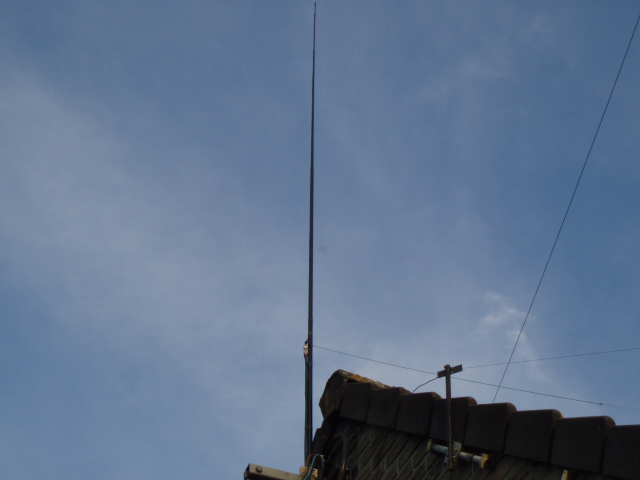

Un fil de cuivre est tendu sur une canne à pêche ; un seul radian fait office de contrepoid, l'antenne est omnidirectionnelle mais " tire " légèrement mieux dans la direction du radian.

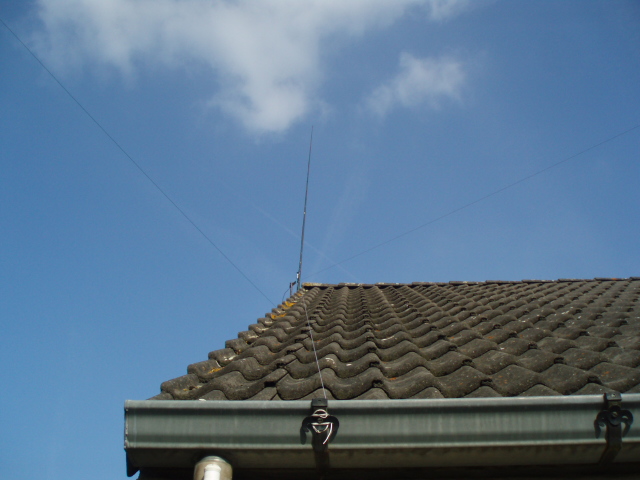

Détail du radian, qui suit la pente du toit, et est prolongé par de la cordelette en nylon ; pour les dimensions : brin rayonnant 71,5/f ( 71,5/28,5 mhz = 2,5 mtrs  ) et radian 1,025 X longueur brin rayonnant ( 1,025 X 2,5 mtrs = 2,56 mtrs ) . Le tos est insignifiant sur une largeur de plusieurs centaines de khz - à régler en coupant progressivement le fouet et le radian.
