 TRX Le Patriote

Ce TX CW  vient en complément du récepteur " le Patriote " pour faire un ensemble TRX QRP. Montage mis dans un coffret d'ancienne alimentation PC.

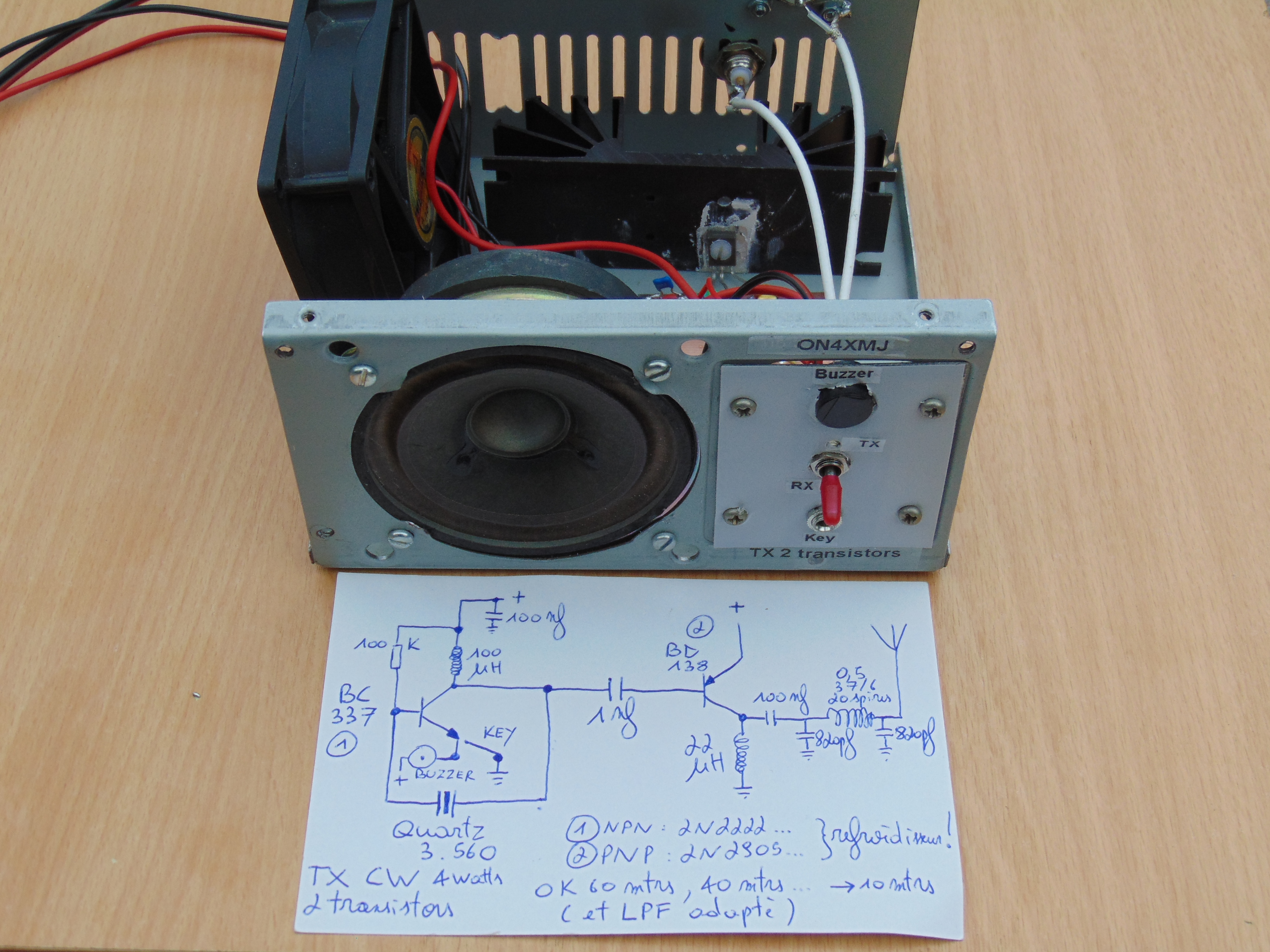

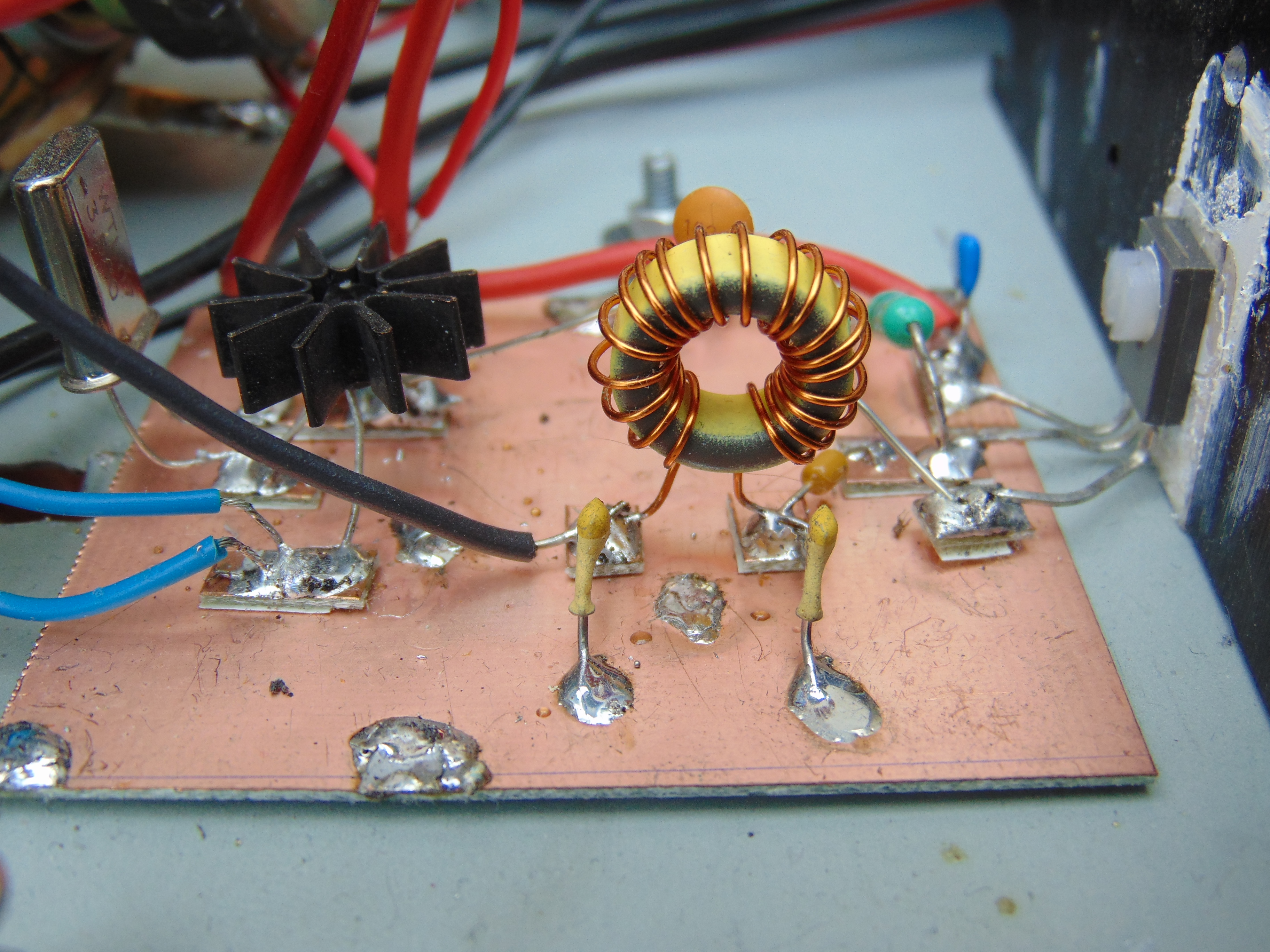

Vue de la platine : seulement 2 transistors et pourtant, suivant la bande, la puissance varie de 4w en 80 mtrs à 13 w en 40 mtrs ! schéma reçu de ON5VK, Marcel.

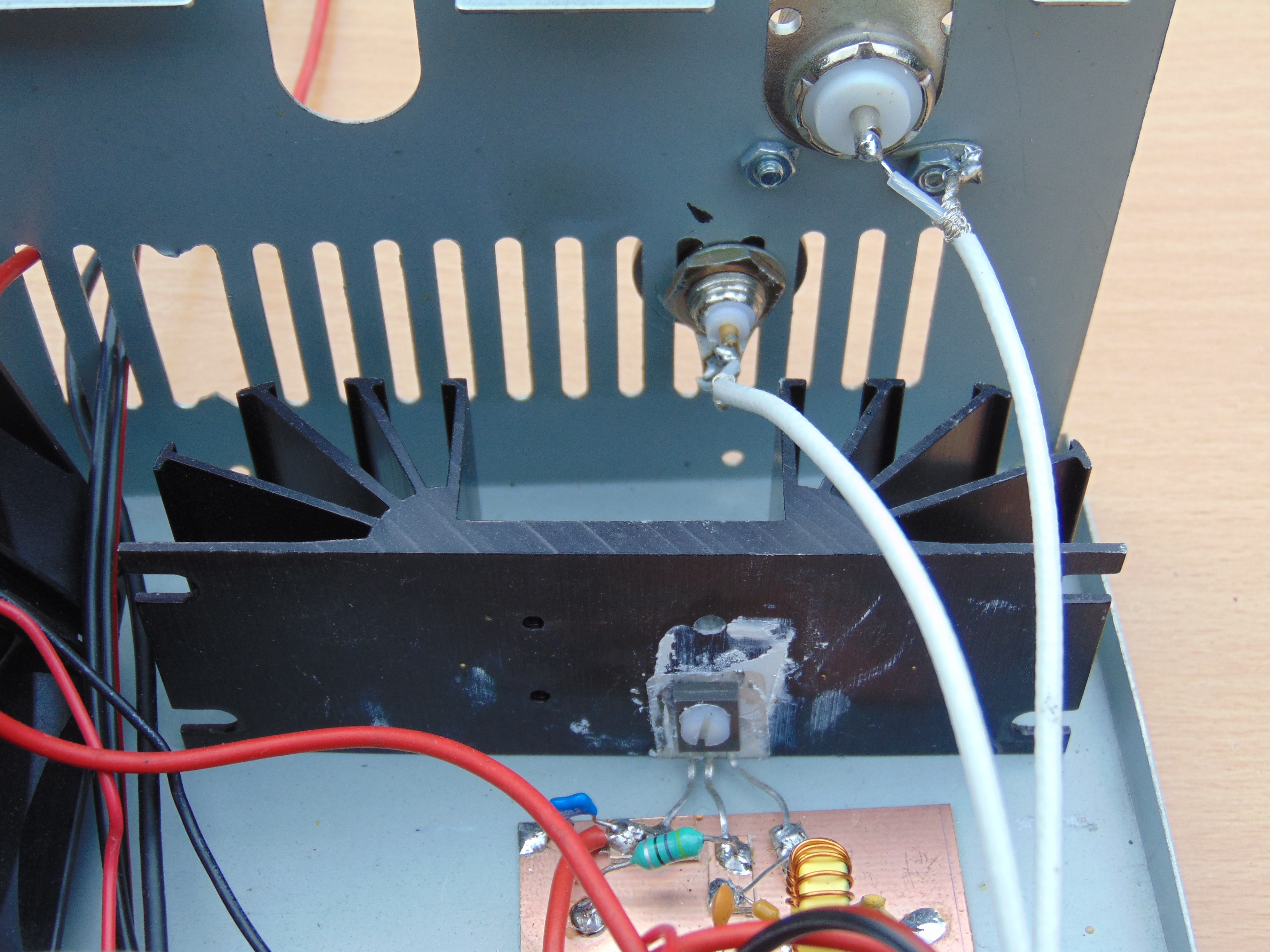

Bien sûr ça chauffe, gros radiateur sur le PA ( transistor PNP ) et aussi un radiateur en étoile sur l'oscillateur ( transistor NPN ).


L'ajout d'un ventilateur ( récup informatique ) est parfait, vos transistors ne claqueront pas.

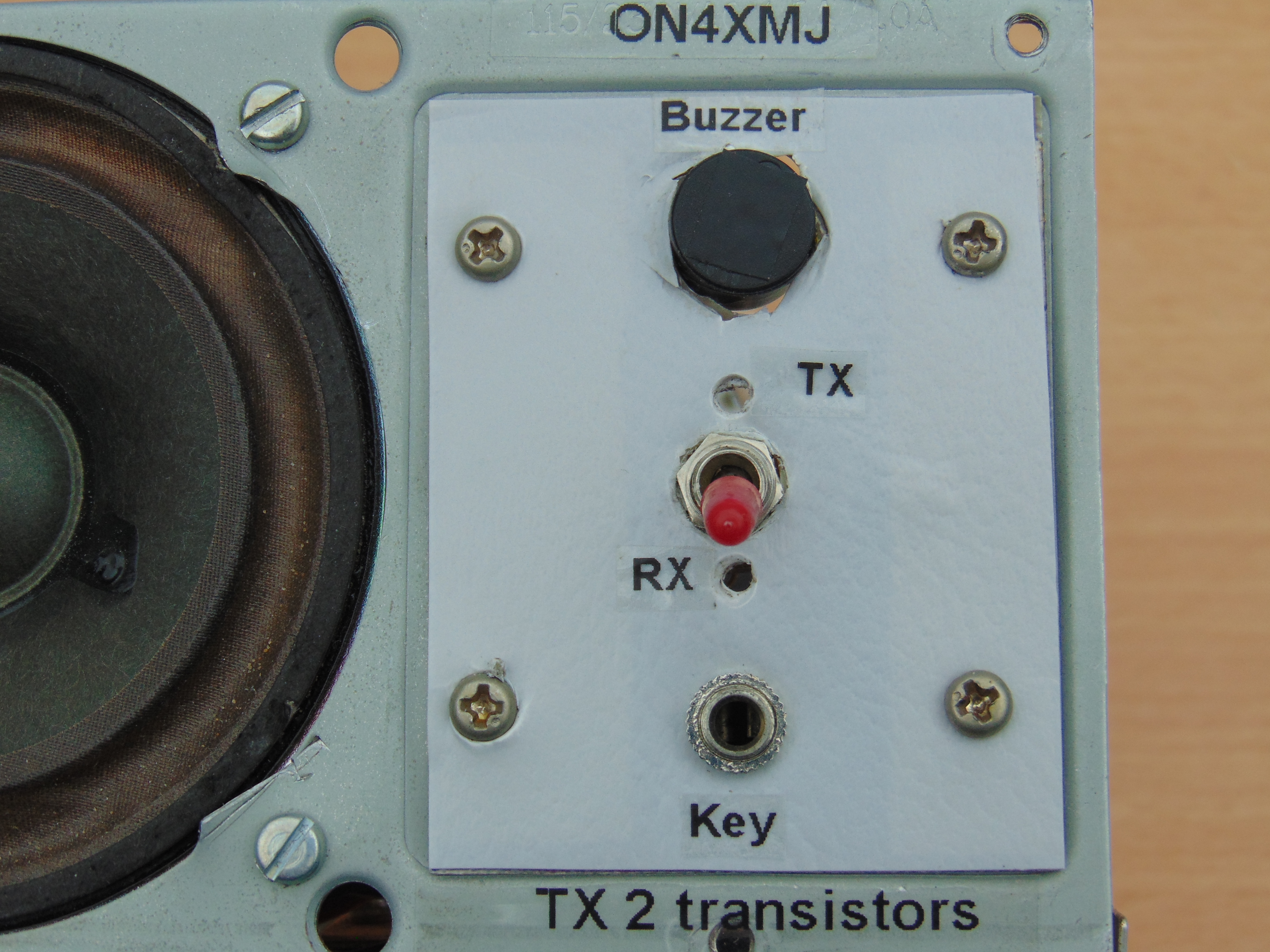

Un inversseur permet le passage en RX/TX ; on s'entend manipuler via un buzzer - si trop fort mettre un bout de tape sur le diffuseur.

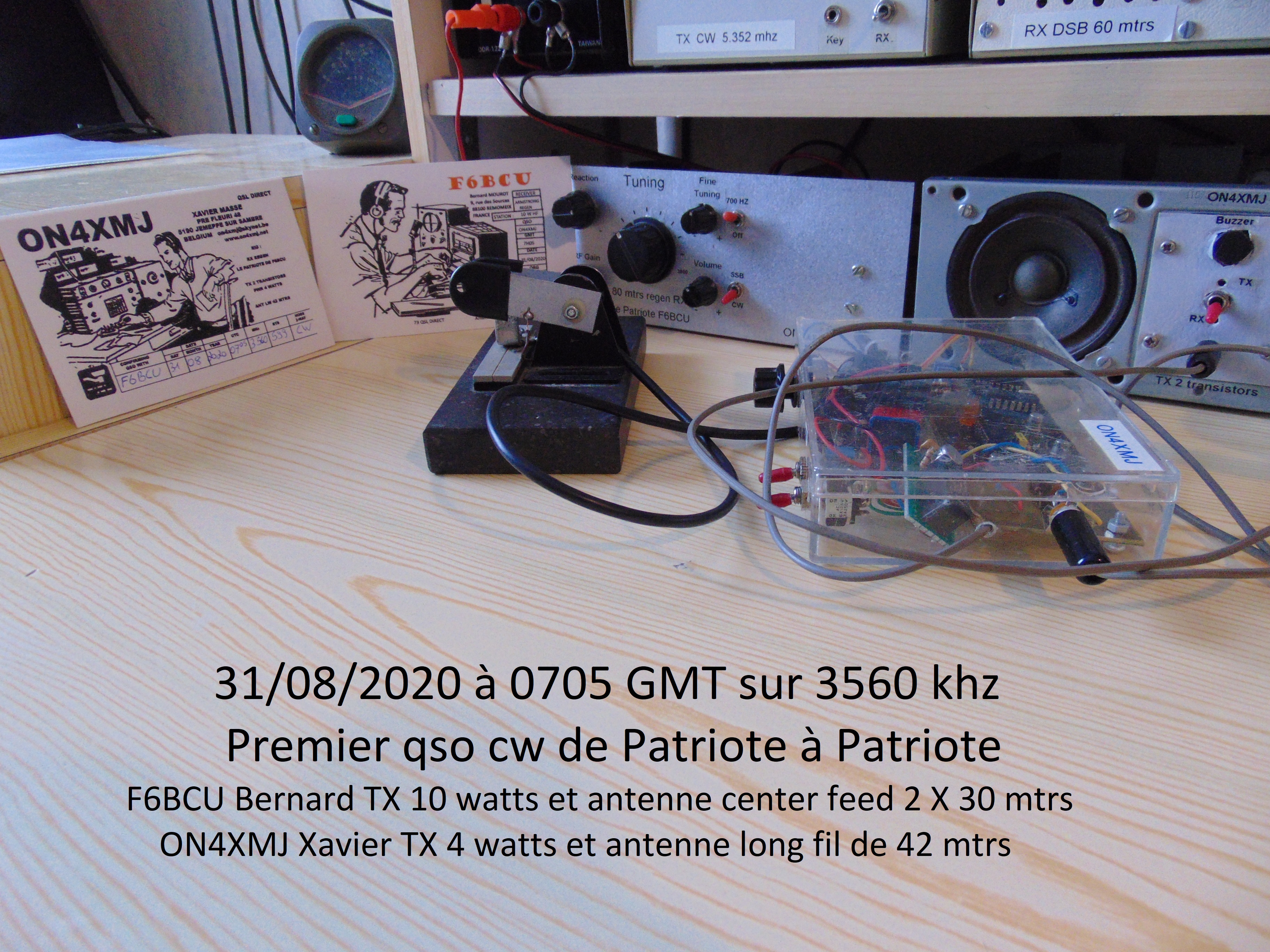

La station TRX " Le Patriote " complète ; un essai avec Bernard dans les Vosges confirme l'excellent fonctionnement des stations, avec un échange de cartes qsl's.
