TRX QRP CW PixieAyant réalisé un " Pixie " ( voir sur ce site la page Montages Emetteurs ), célèbre micro-tranceiver cw, et déçu par le rx - normal vous aller me dire avec si peu de composants, pas de miracle - j'ai apporté quelques modifications pour enfin pouvoir entendre quelque chose ; je ne suis pas spécialement l'auteur de ces solutions mais c'est ici une synthèse de ce que l'on peut trouver sur le net. Ici donc le " super Pixie ", un peu plus de composants mais toujours trés simple et surtout trés bon marché, la réalisation ne coûte que quelques euros.
Patience je vais publier le schéma complet avec les modifs et pour plus facilement le reproduire, un circuit imprimé.

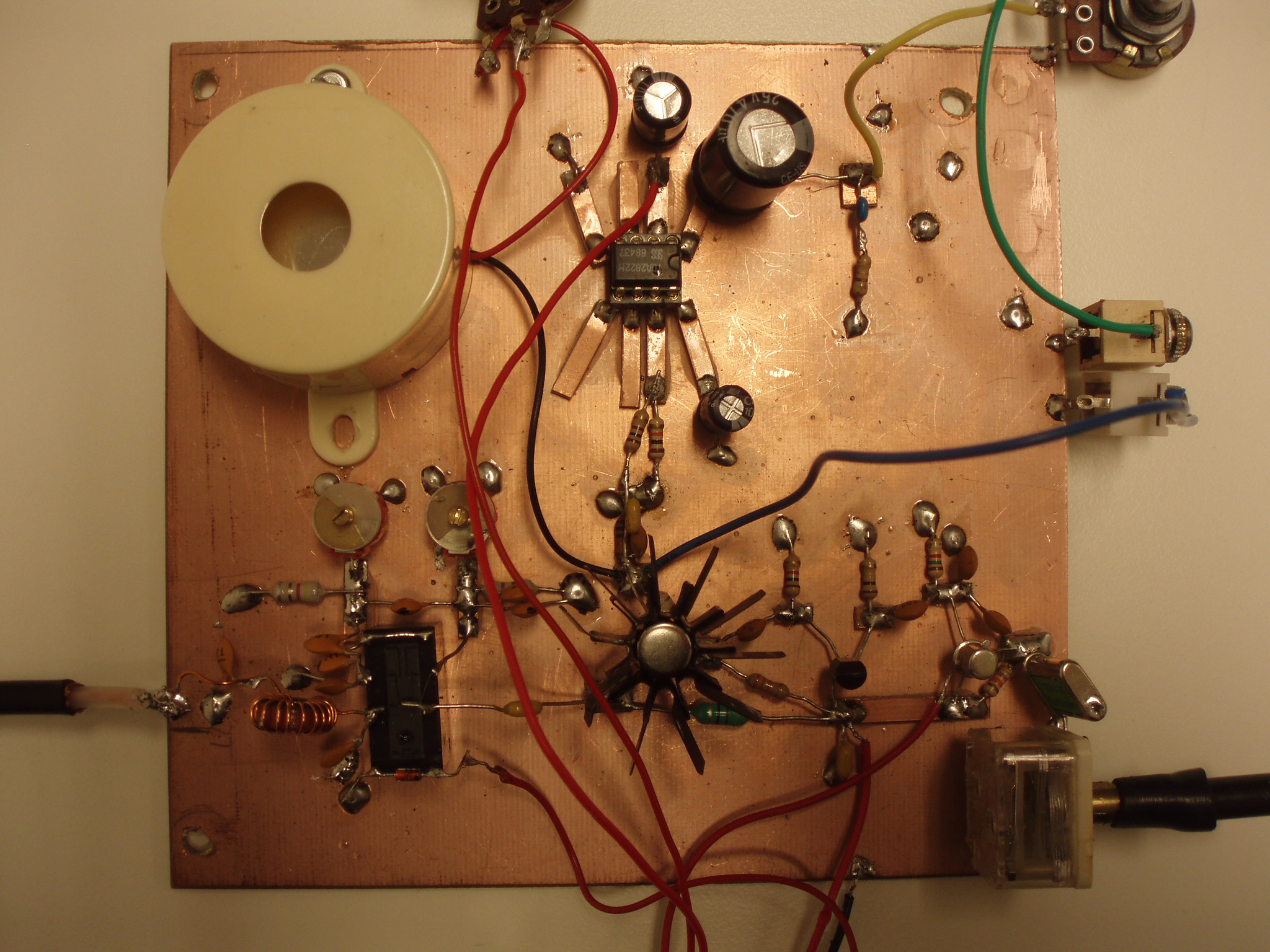

Vue générale du prototype, réalisé comme d'habitude avec la Méthode Manhattan, version 40m ( quartz 7.030 ).

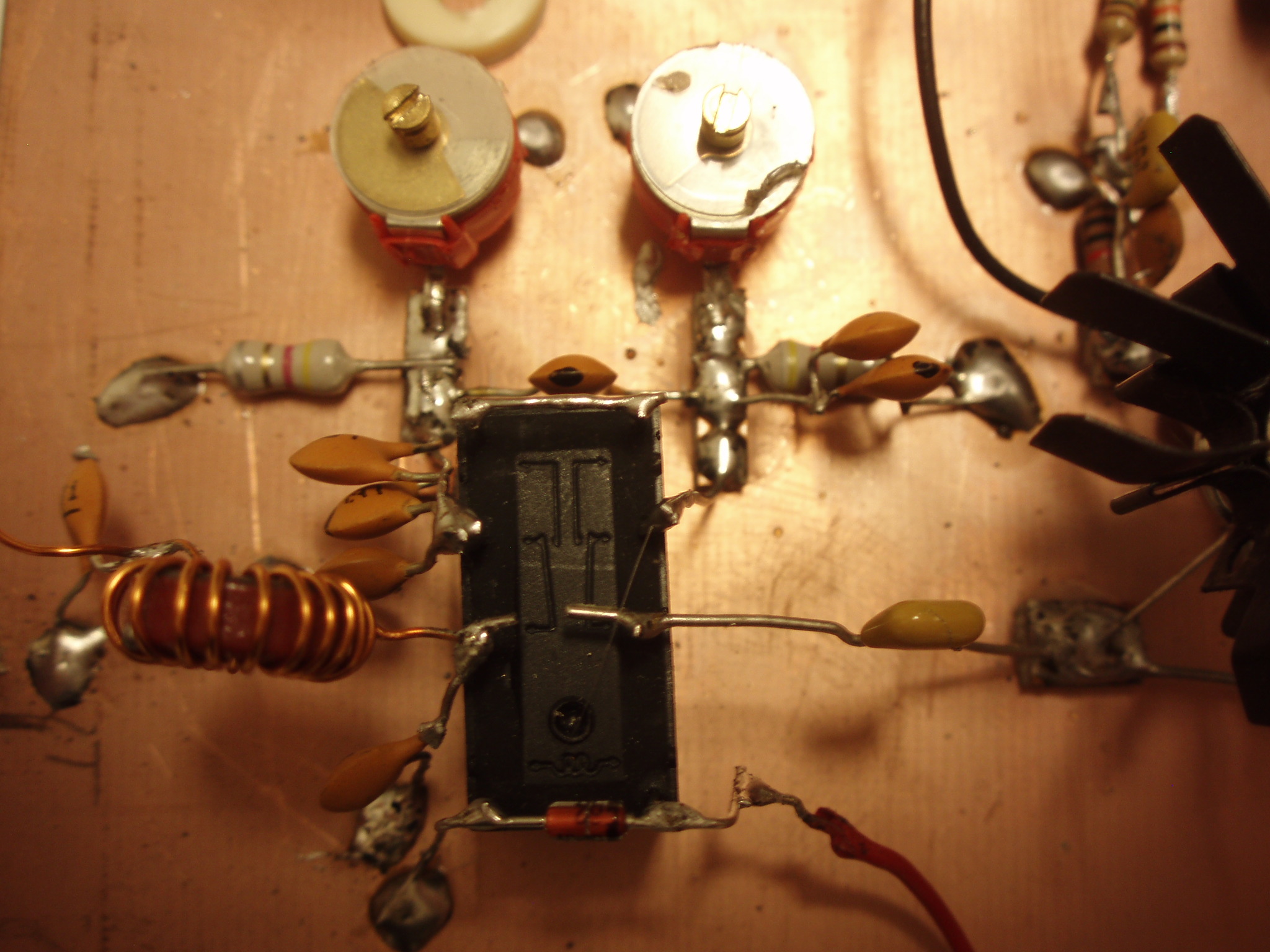

La modification la plus importante : rajout d'un filtre de bande ; rien que cela améliore spectaculairement la réception, fini la radiodif et qrm en tout genre ! Un relais 2rt commute ou non le filtre ( rx - tx ).
Vu sur le net avec le Pixie 3, un étage tampon - entre l'oscillateur et le mélangeur/PA a été rajouté.

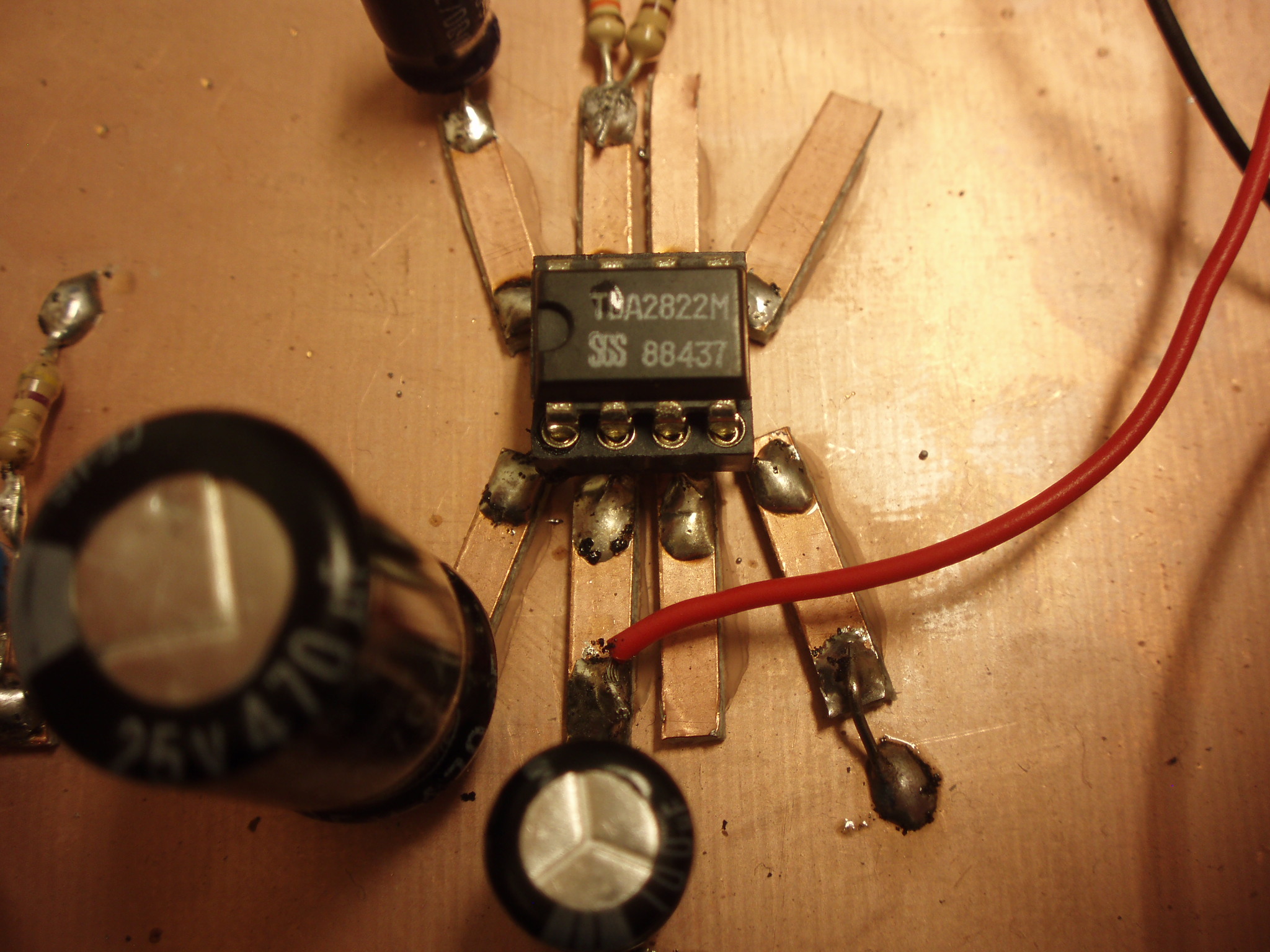

Plus de BF avec un TDA2822M à la place du LM386 ; la différence n'est pas énorme mais est bien là

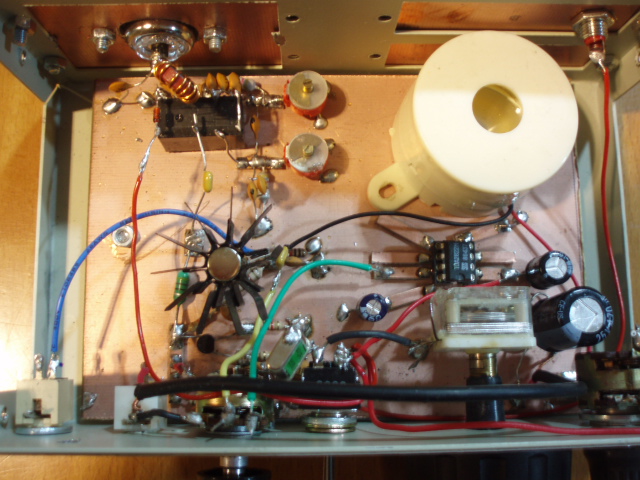

La mise en boîte de la platine.

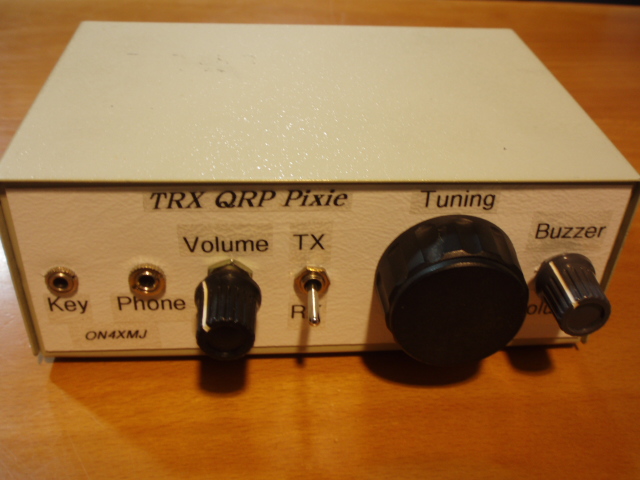

Le résultat final , il est pas mignon ce Pixie ? Je planche maintenant sur le schéma avec les modifications, patience !
