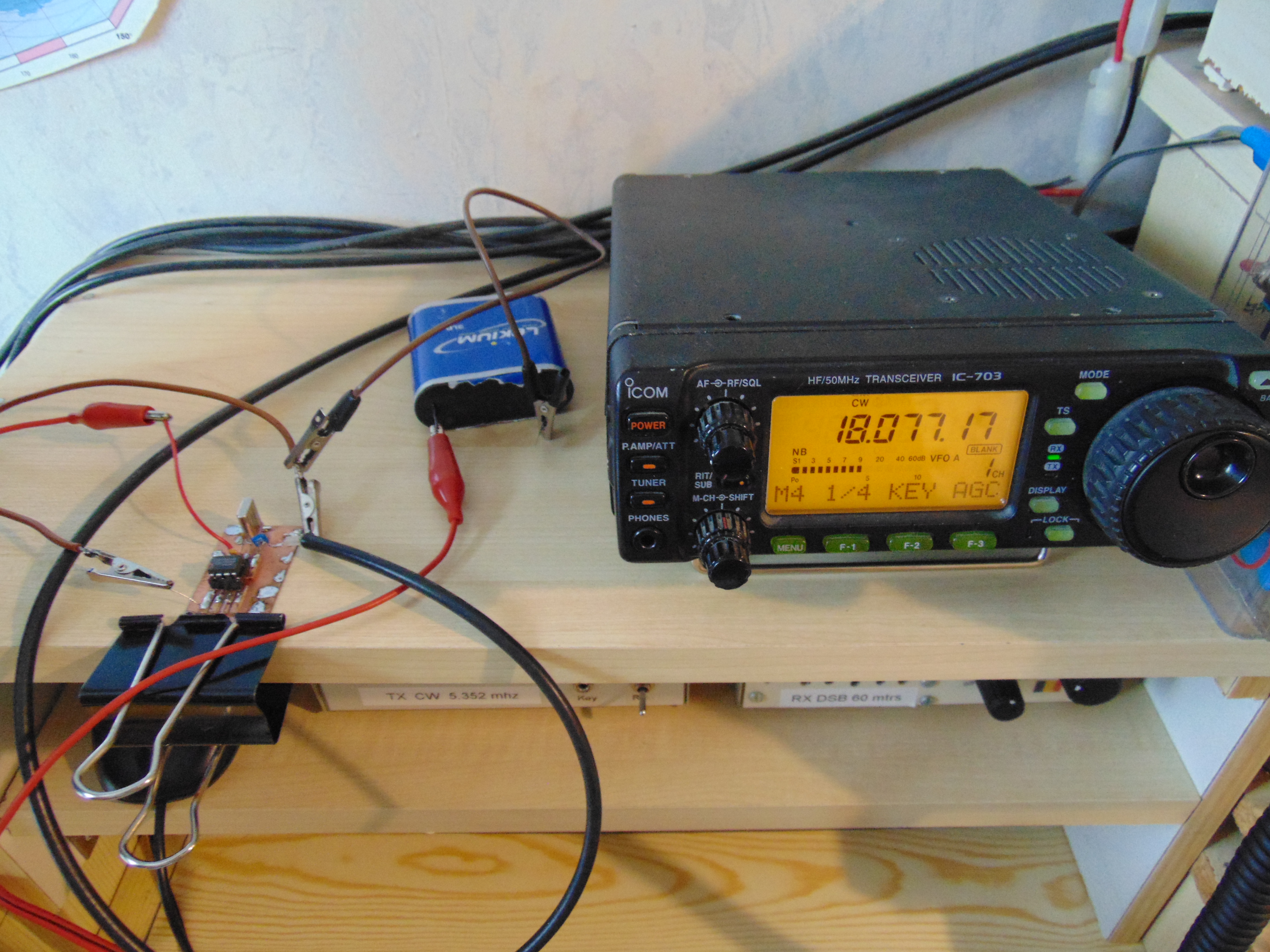

Convertissseur VLFAyant reçu l'info d'une prochaine émission de la célèbre station " SAQ " ( https://alexander.n.se/en/ ) , et faute de récepteur descendant jusqu'à 17khz, j'ai réalisé ce convertisseur ultra basique. Ici en test avec DCF77.

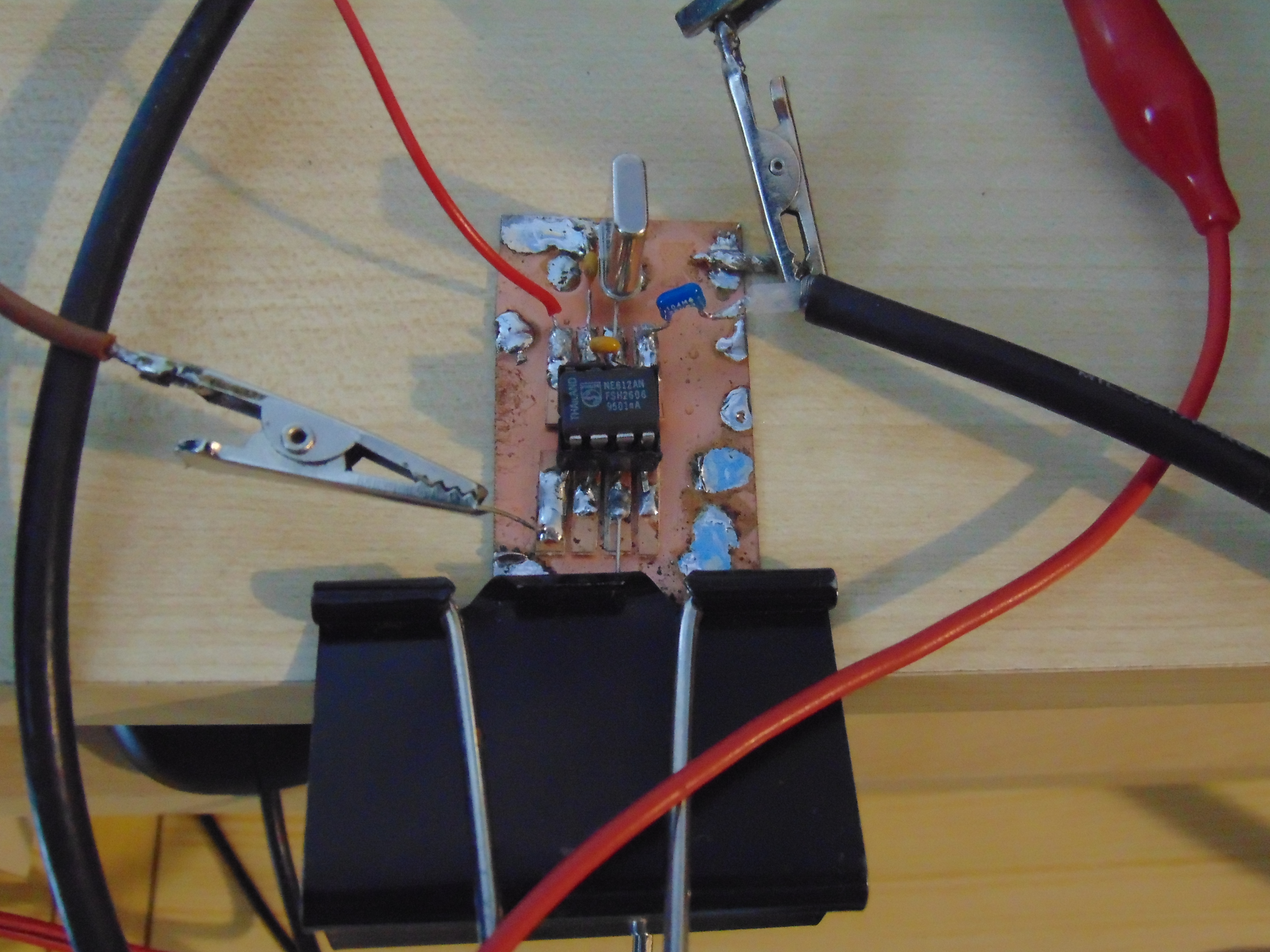

Le montage fonctionne en infradyne avec un quartz de 18mhz - cette fréquence peut être changée ( comprise dans la gamme décamètrique ).

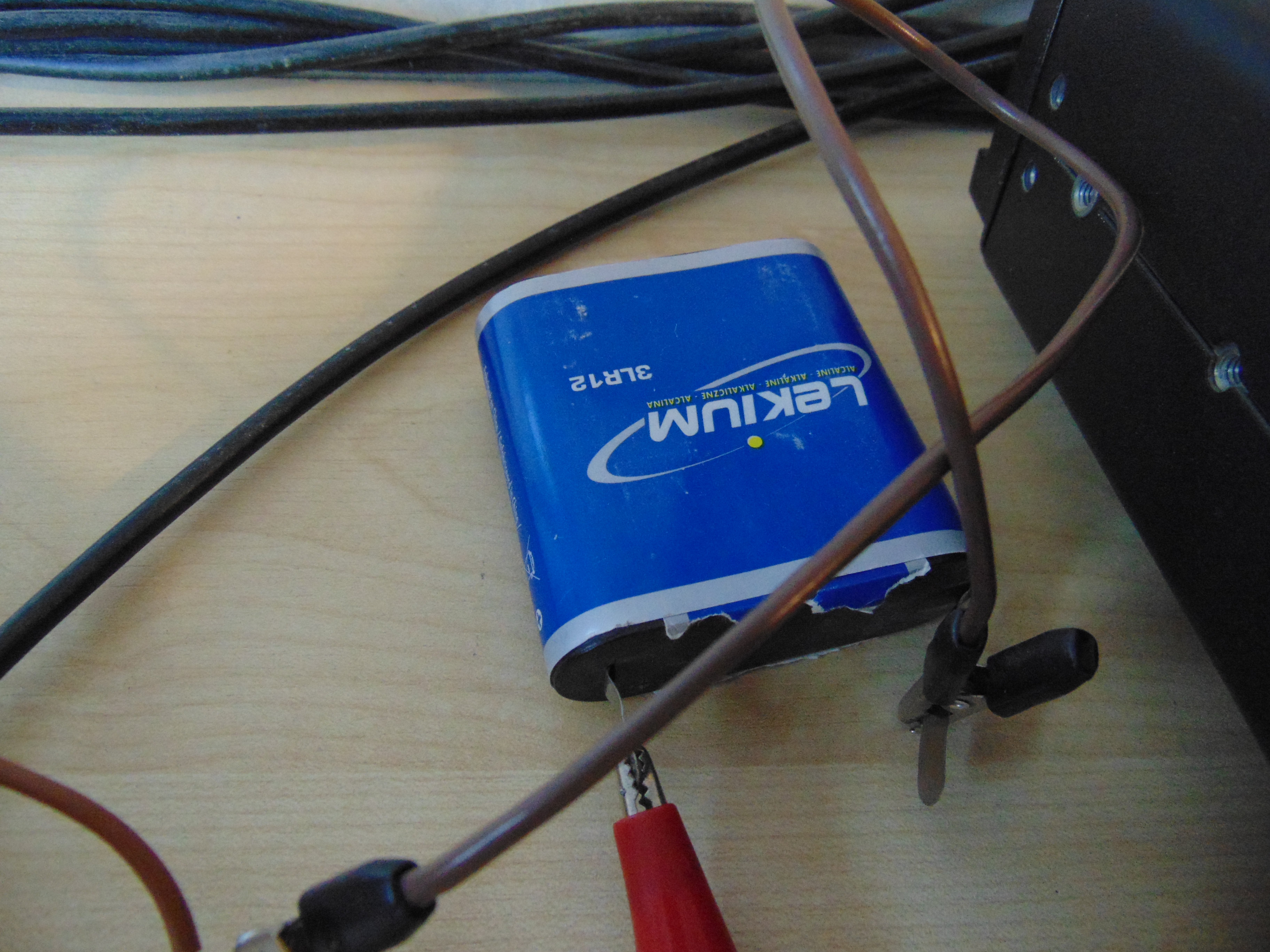

Pas de régulateur mais une simple pile de 4,5v alimente la platine - si plusieurs piles de 1,5v ne pas dépasser 7,5v, tension limite du SA612.

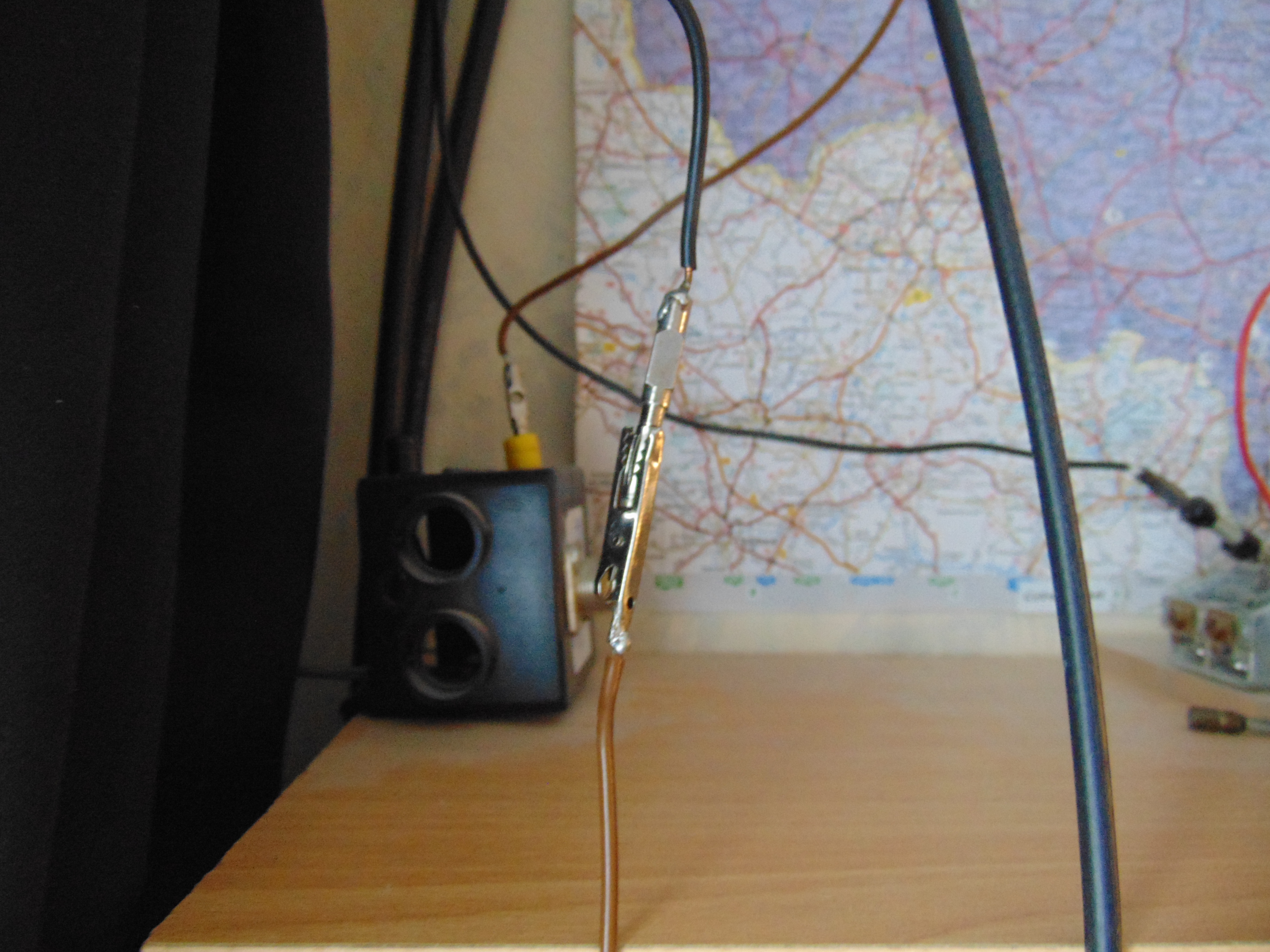

Comme antenne : mon " long fil " de 21 mtrs, c'est une très faible longueur par rapport à la longueur d'onde de l'émetteur de 17 khz.
Les essais : pas de chance, au moment de l'émission il y avait une mauvaise propagation, j'ai vaguement entendu de la cw, indécodable, dans le qrm ; Rudy ON3RGA ( équipé convertiseur F6BQU ) m'a confirmé n'avoir pas copié grand chose, on remettra cela à la prochaine émission, avec aussi essai de l'antenne " mini whip " sur le convertisseur.

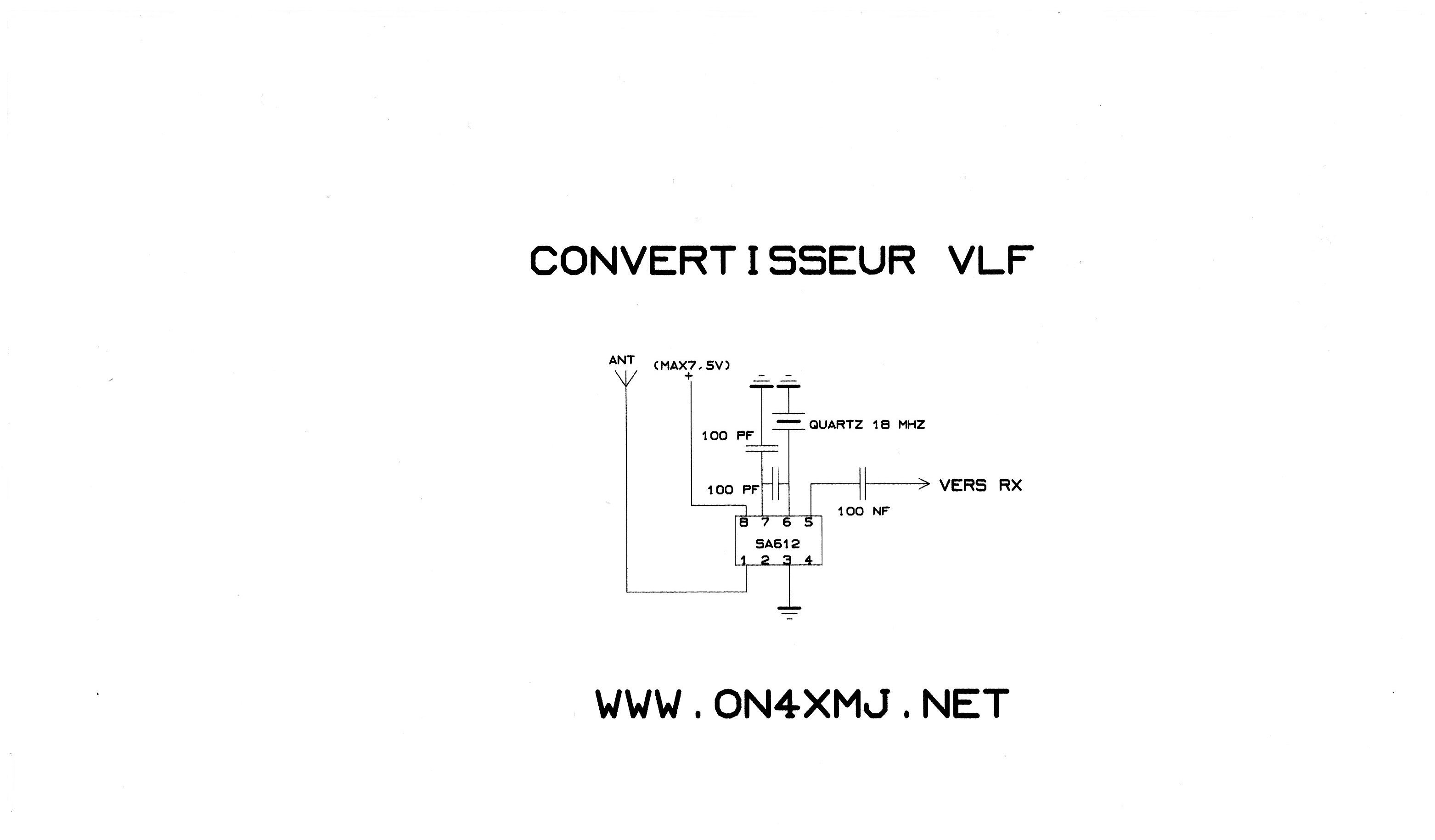

Le schéma ( version grande taille - - > un petit clic ici )
