RX N1TEV

Remis à jour par Bernard F6BCU , voilà un intéressant récepteur à réaction, pour écouter les " brodcasts " et bien sûr les bandes amateurs.

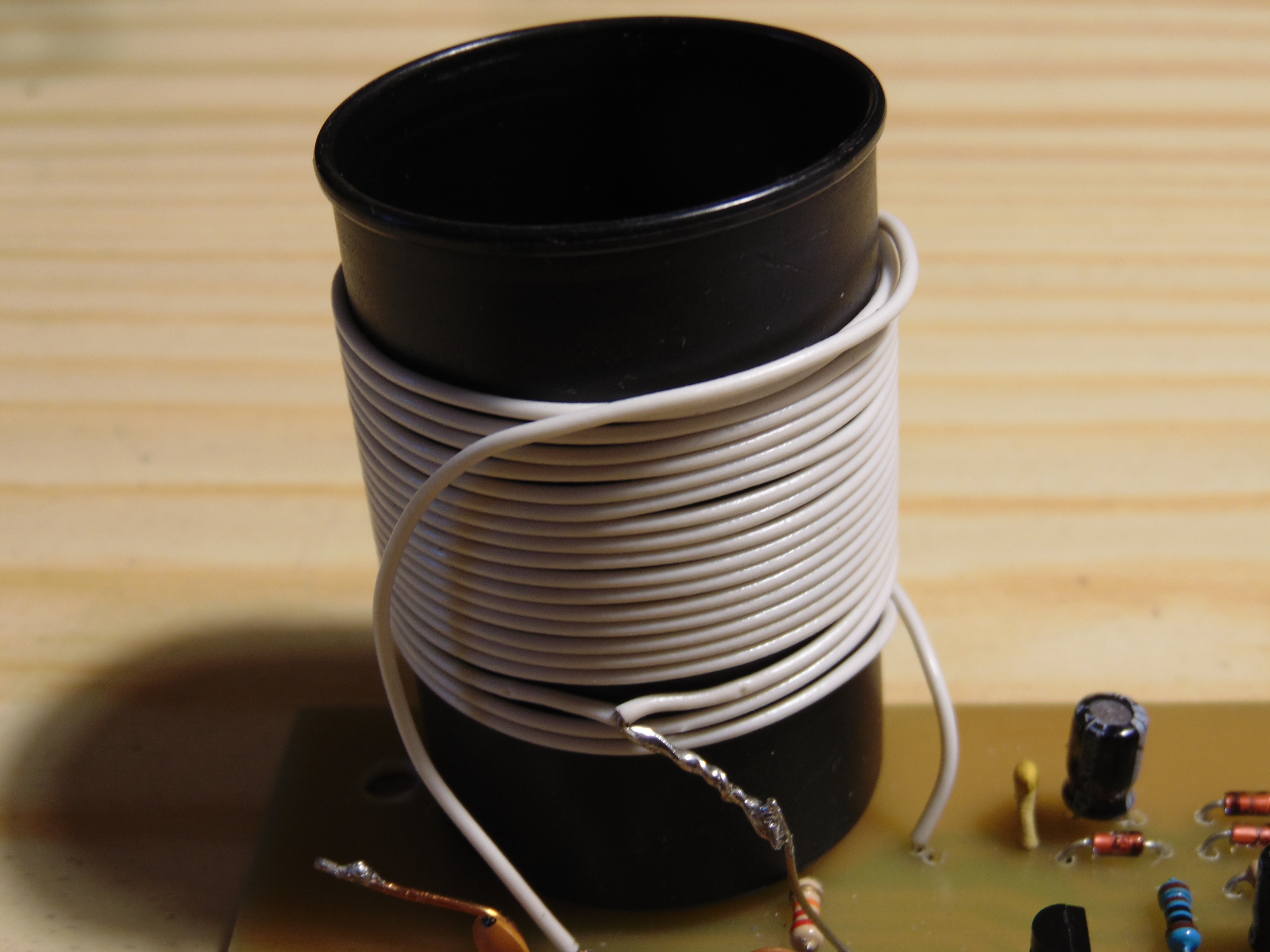

D'origine la bobine comporte 11 + 2 spires et couvre du 5 au 10 mhz ; j'ai mis 17 + 2 spires et la couverture va de 3.5 à 7.3 mhz ( bandes 80 60 et 40 mtrs ).

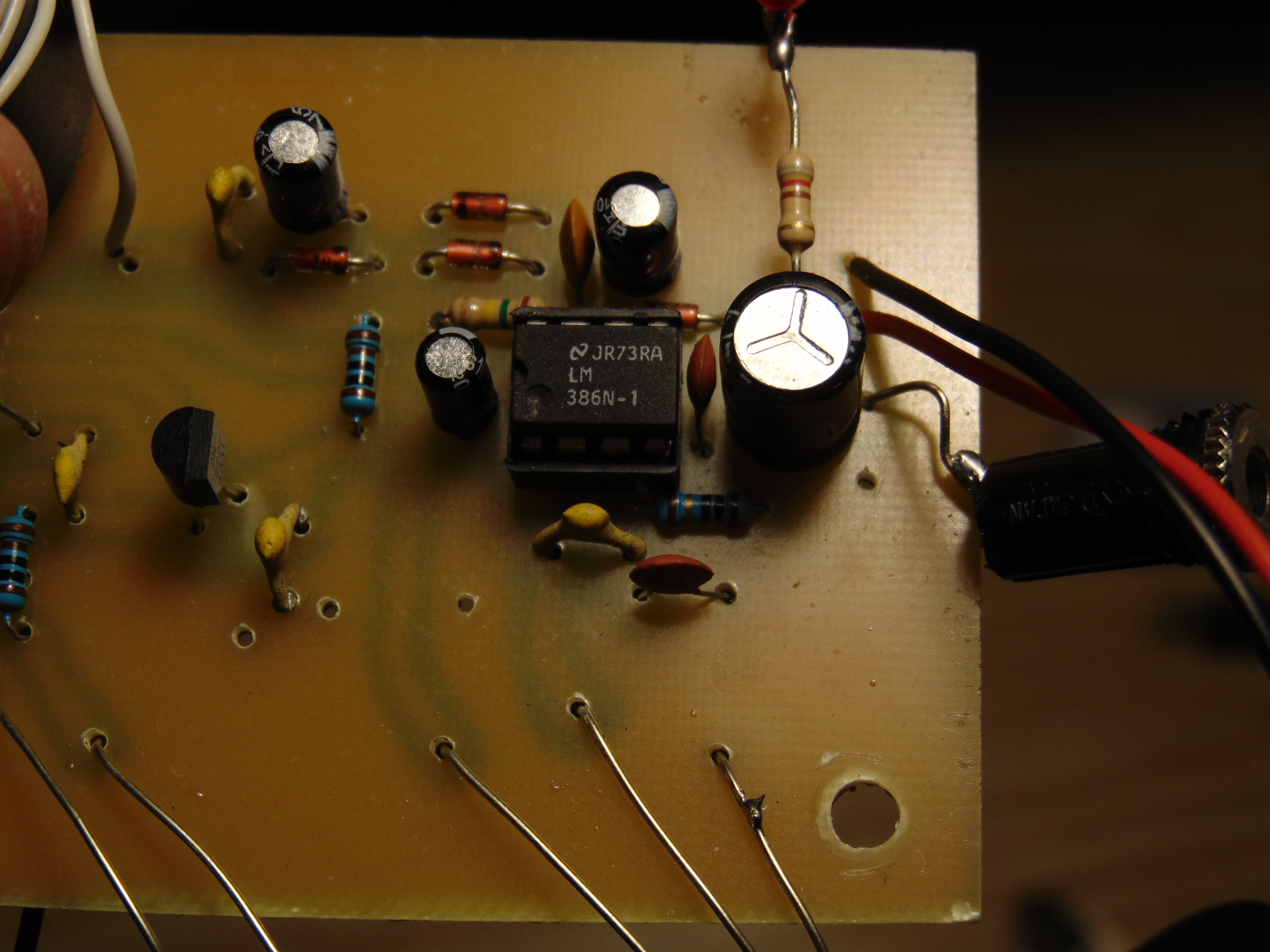

L'ampli BF de la platine est l'éternel LM386, malheureusement un peu juste pour une écoute sur HP ( au casque OK ).

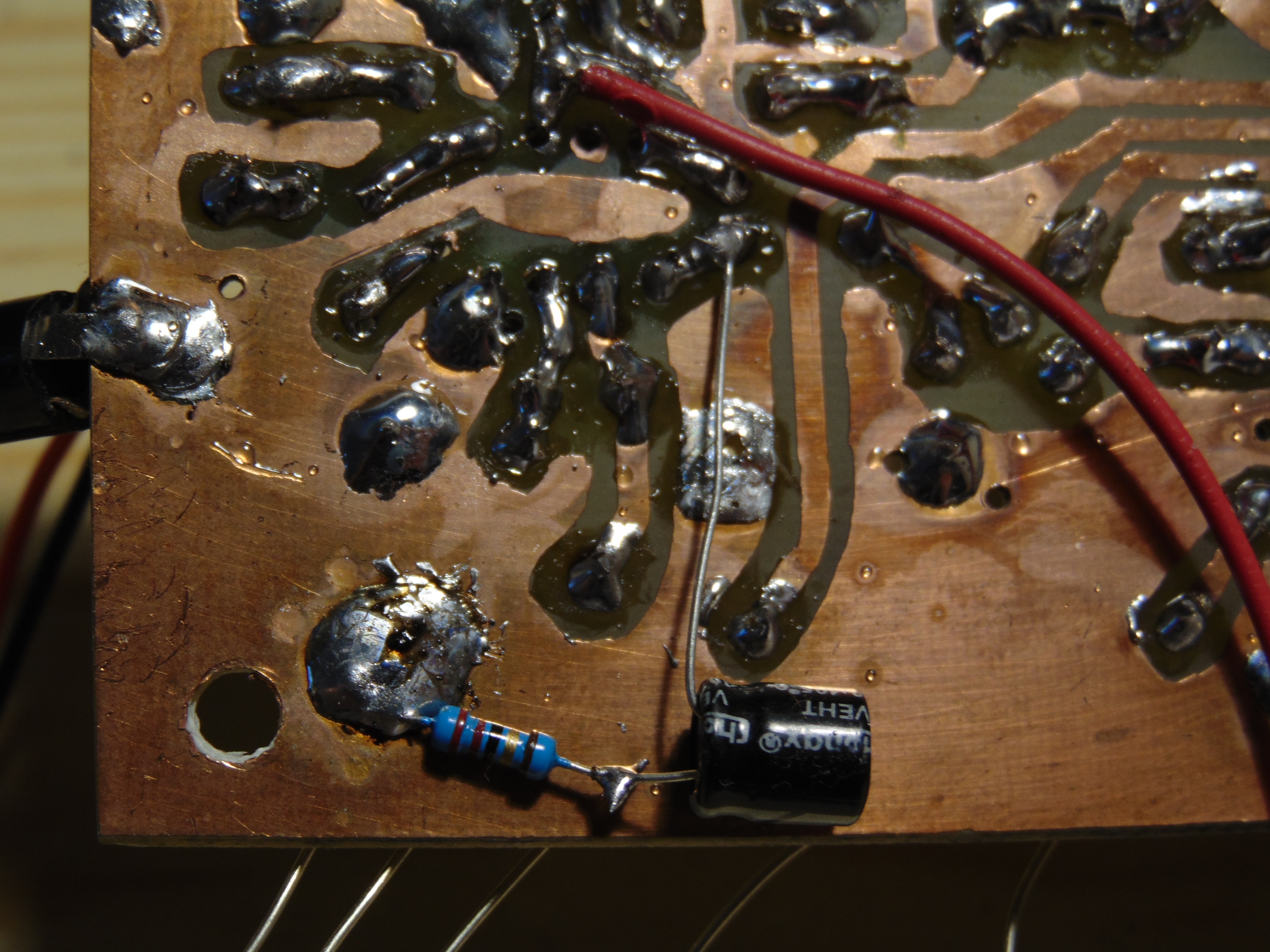

Plus de gain  en mettant à la patte 1  une résistance de 22 ohms à la masse via une capa de 100 µF, à effectuer coté pistes du circuit imprimé. La réception avec une antenne de 1.5 mtrs est excellente, mais une mise en boîte avec façade avant en tôle est nécessaire pour éviter " l'effet mains " qui occasionne une grosse dérive de l'oscillateur, phénomène courant avec les récepteurs à réactions.

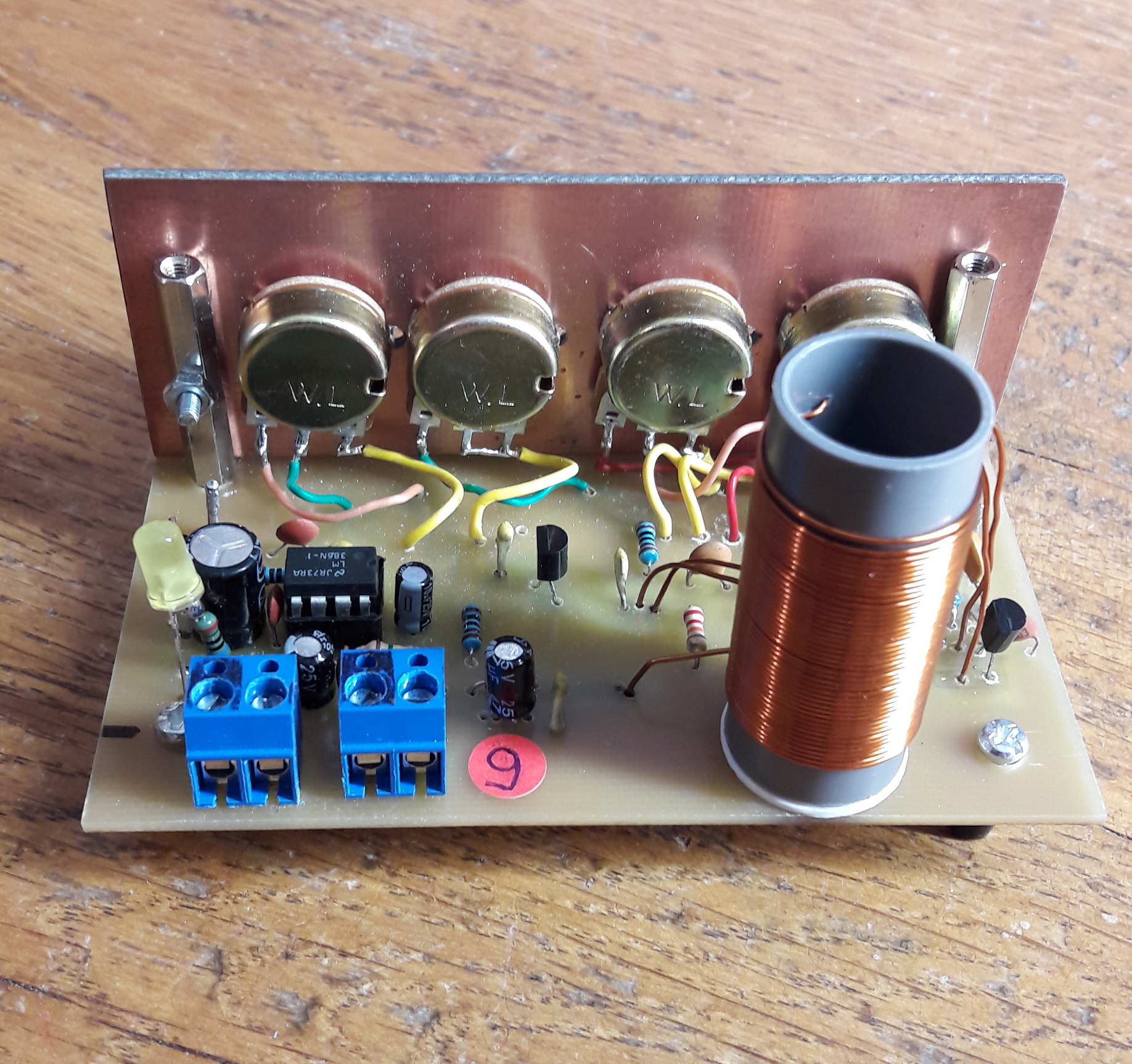

Ne me servant plus de ce récepteur, je l'ai donné à LLC qui l'a magnifiquement terminés, les potentiomètres placés en façade sur une cloison.


Accord par diode varicap au lieu du cv et préampli d'antenne à 1 transistor, la réception est excellente mais assez sensible l'après-midi et en soirée aux émissions de radiodiffusion.
