RX Le PatrioteLe Patriote de Bernard F6BCU est un récepteur à réaction bande 80 mtrs, facile à construire, d'une stabilité et sensibilité étonnante.

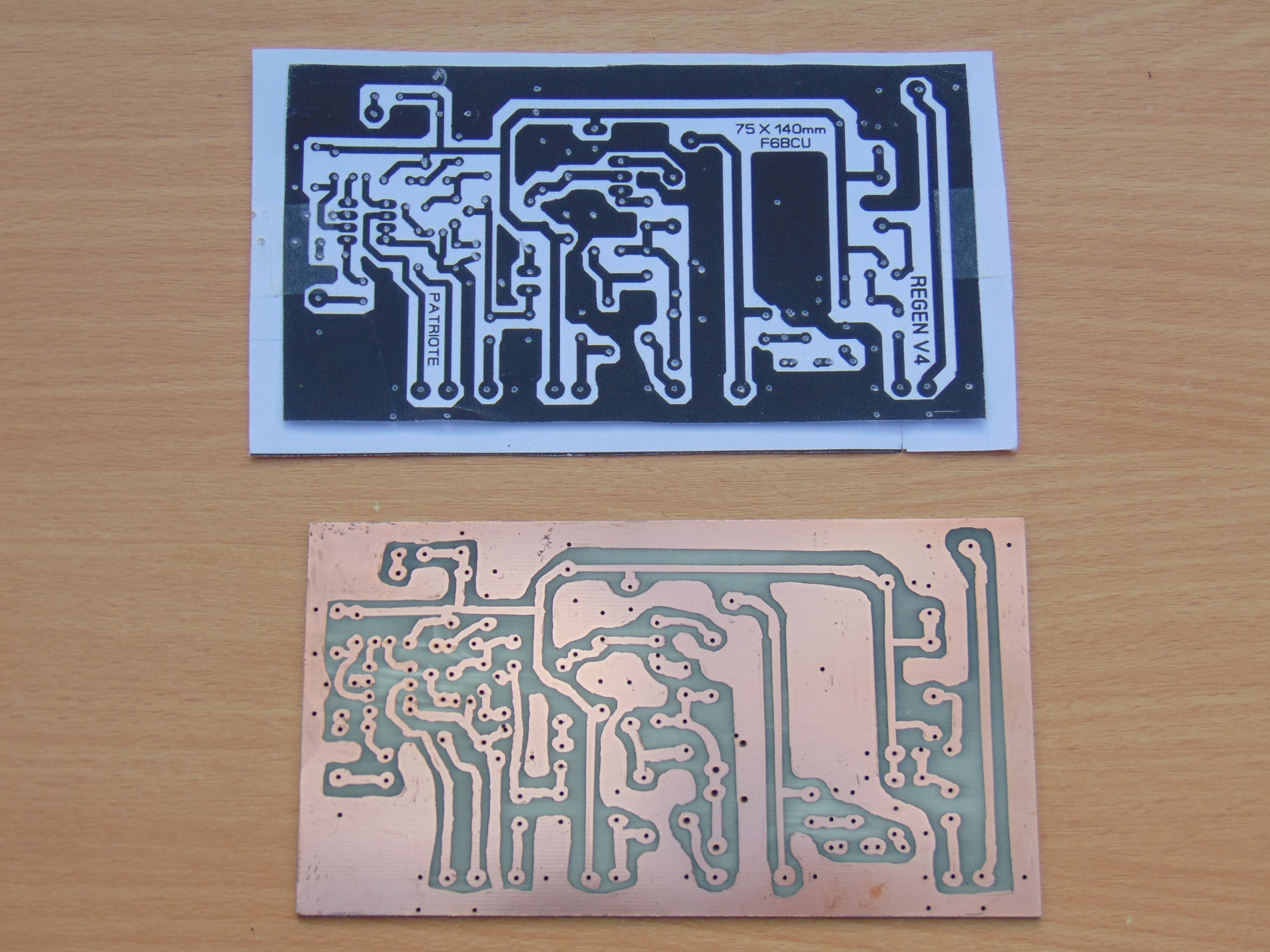

Le circuit imprimé est comme d'habitude fait à la main
( https://sites.google.com/site/mesfichiersexterieurs/methode-f6bcu-pour-realiser-un-circuit-imprime-main )

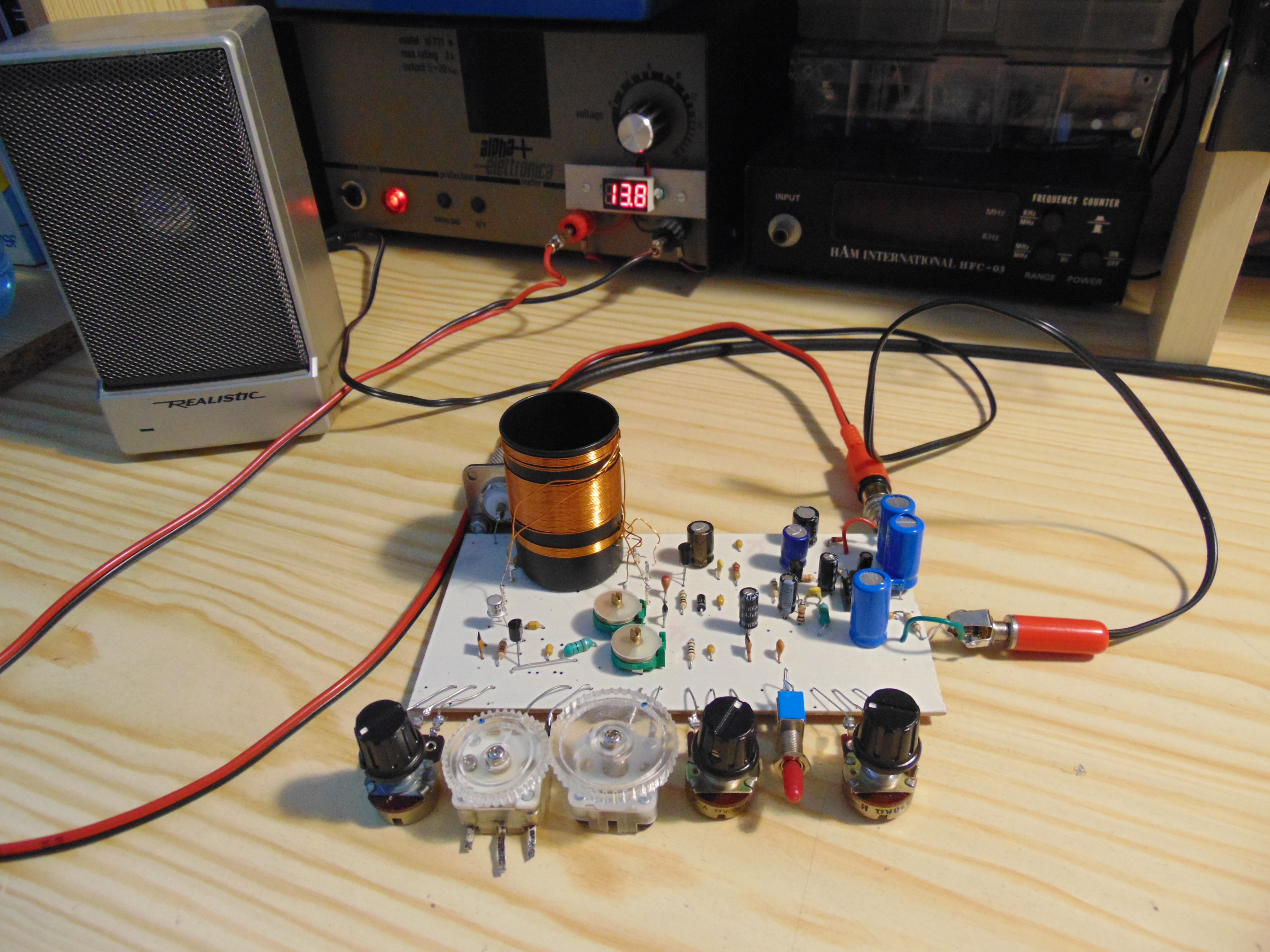

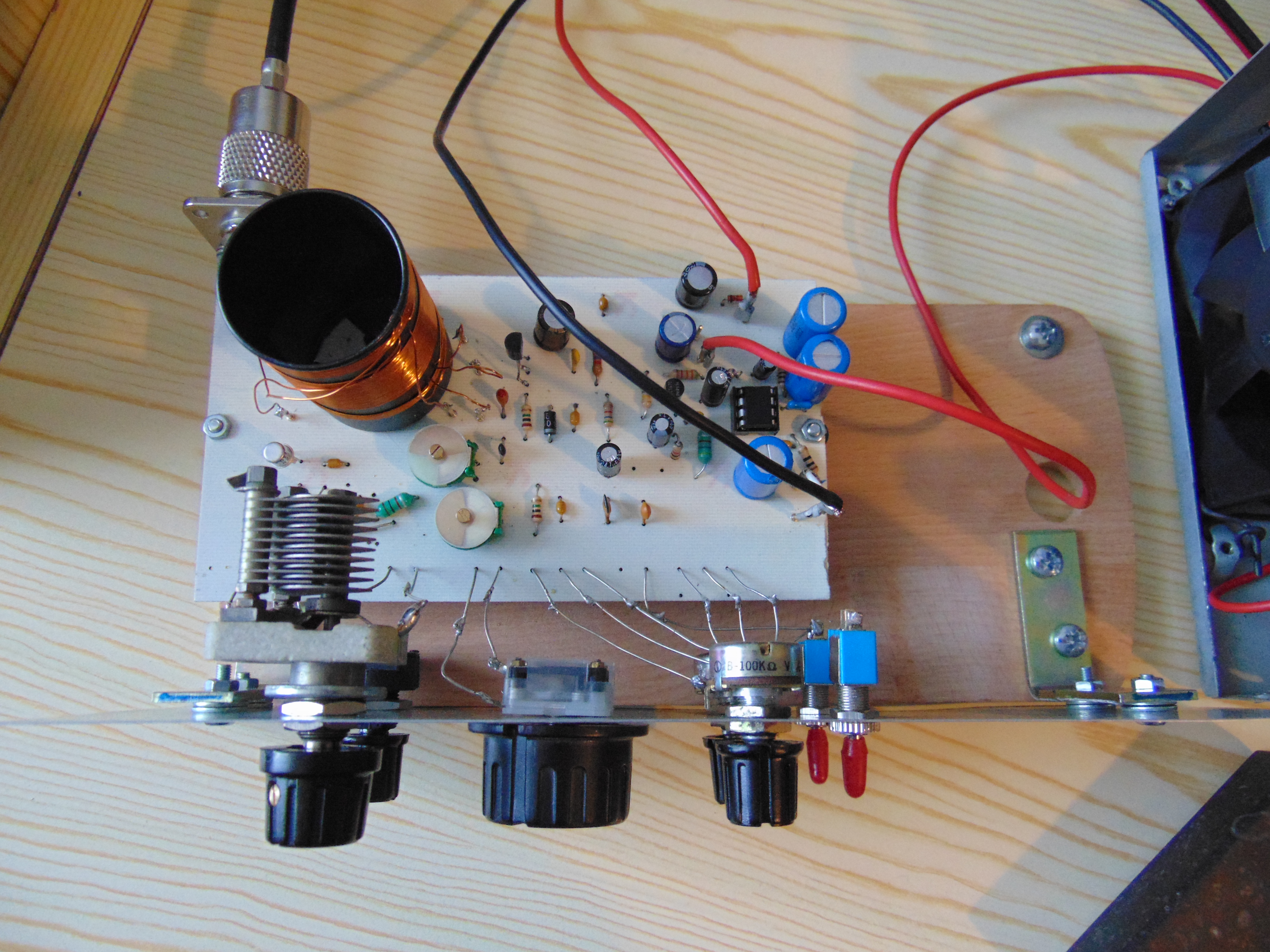

La platine est bien aérée, cette version moderne et à transistors du rx à réaction Armstrong me servira de base pour un ensembe TRX QRP .

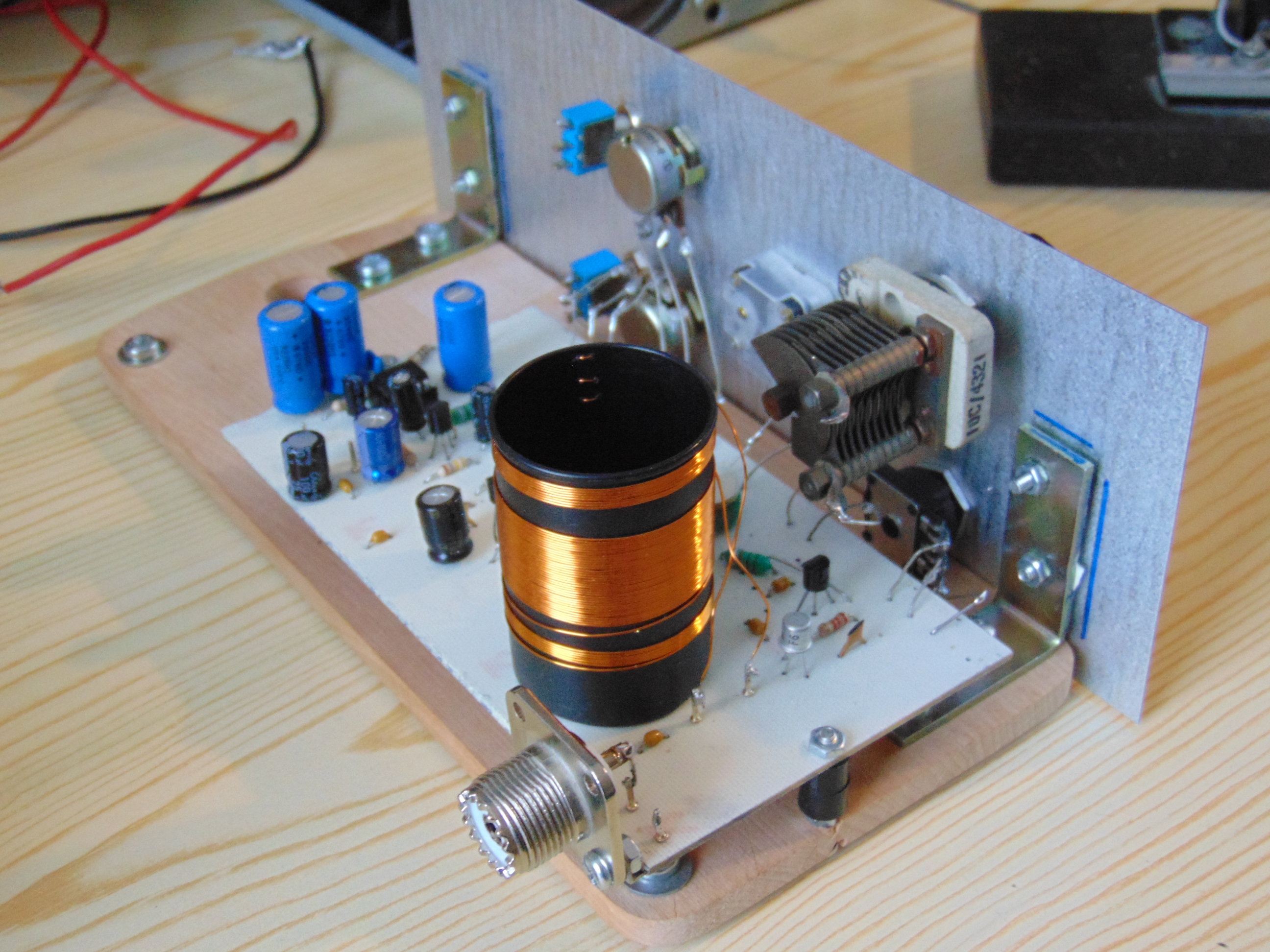

Détail de la bobine, réalisée dans un antique boîtier de film photos argentique 24 X 36 ( c'est exactement les bonnes dimensions ).

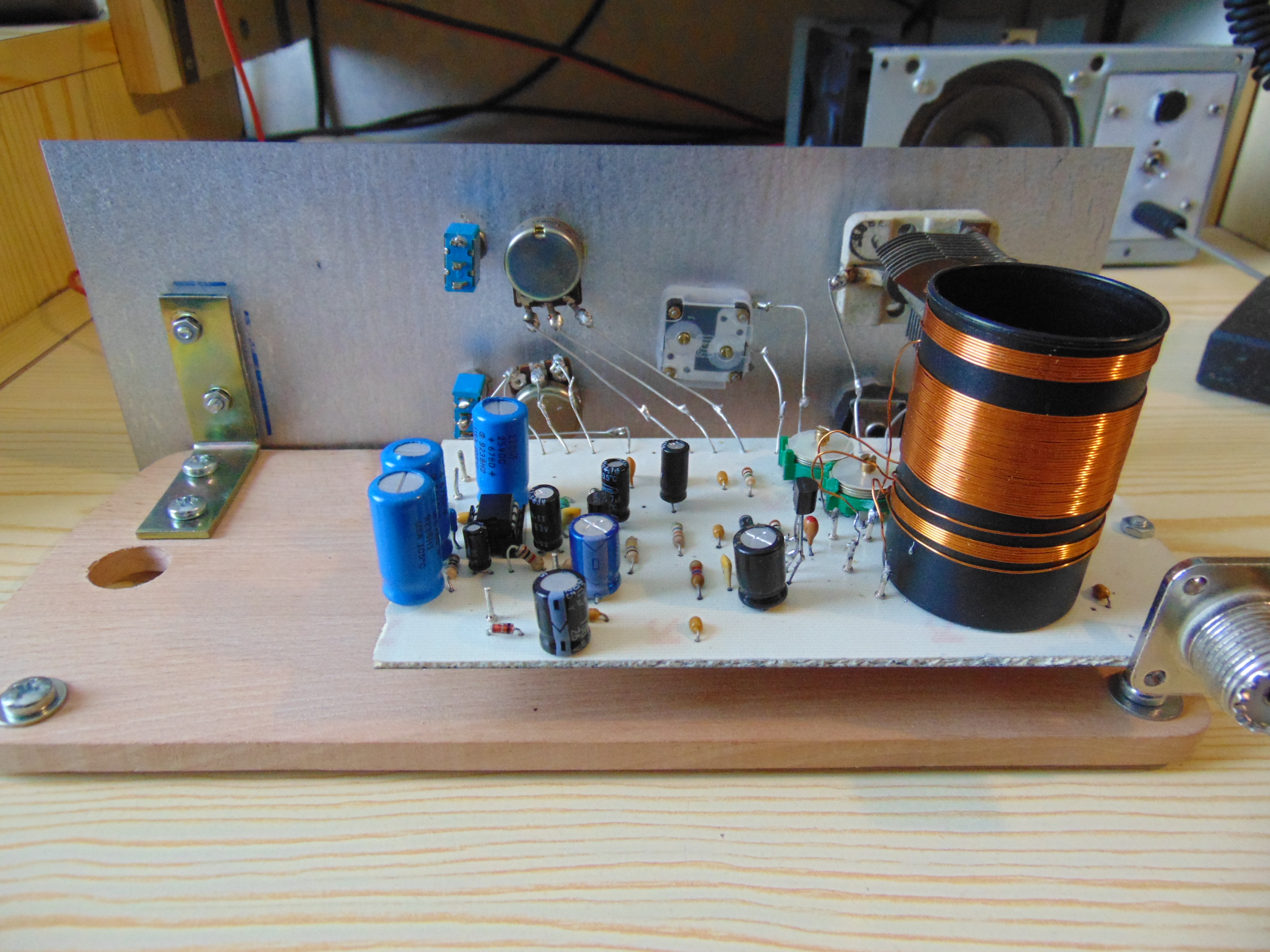

La cloison en fine tole est indispensable pour éviter l'effet " mains " dans ce genre de récepteur.

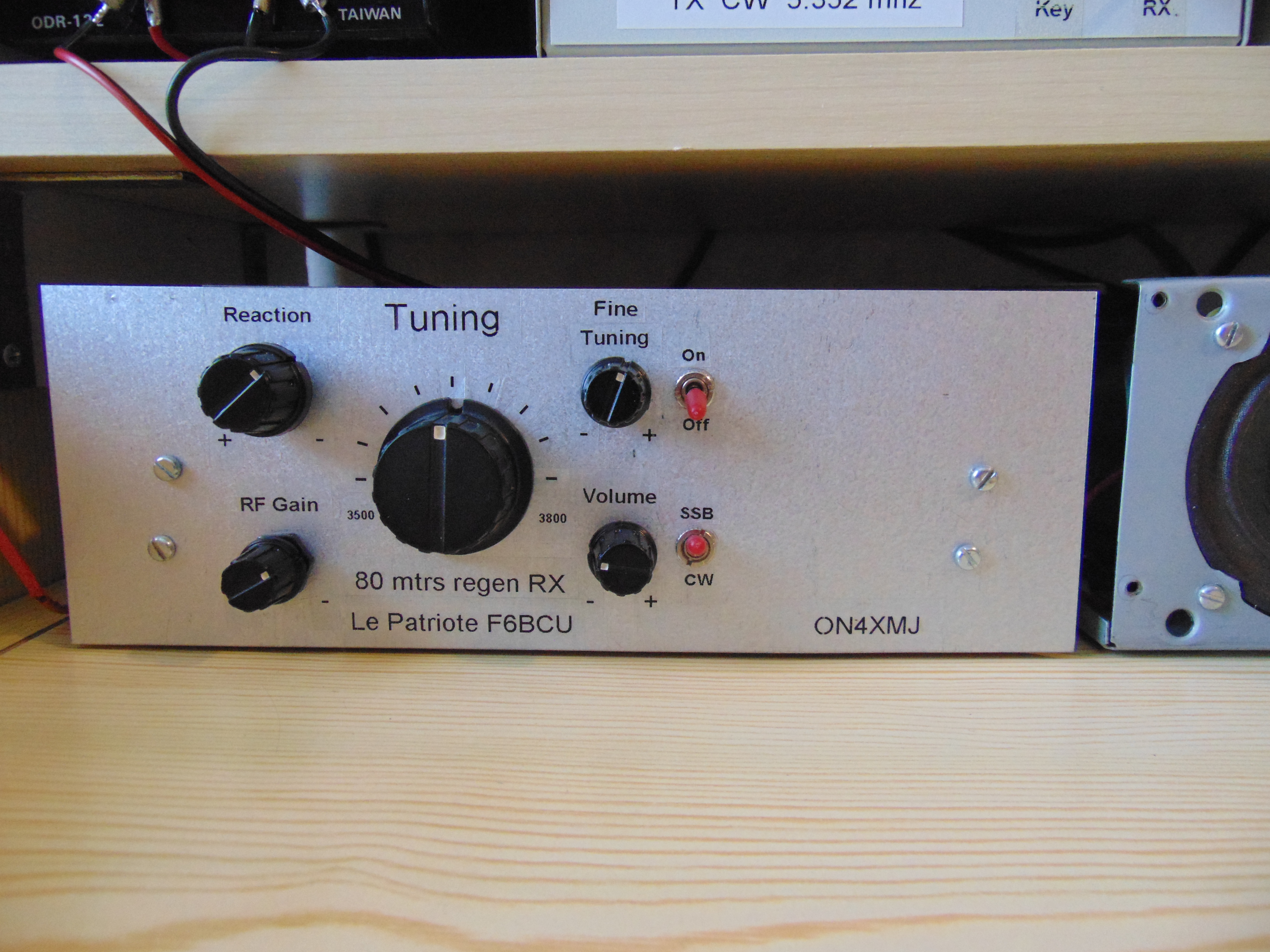

Le rx terminé, avec sa sérigraphie à la Dymo. Pour un récepteur ayant été conçu sur un principe datant de 1922, c'est juste génial ! j'entend tout, aussi bien qu'avec mes autres rx ; l'ajout d'un filtre pour la cw le rendra juste parfait.
Les fichiers de bernard :
https://f6bcu.monsite-orange.fr/file/4a6c0bf9ac19abc5382a7c4286973359.pdf
https://f6bcu.monsite-orange.fr/file/d31e40e29739acbfd8abdcd500e3efde.pdf
https://f6bcu.monsite-orange.fr/file/fd14324940d9d08b98d4f9bfa4ce09a1.pdf
https://f6bcu.monsite-orange.fr/file/5792befff4ae22c32b9bf1006f77c387.pdf
https://f6bcu.monsite-orange.fr/file/38f5d2951985929382d2a7f29d215086.pdf
