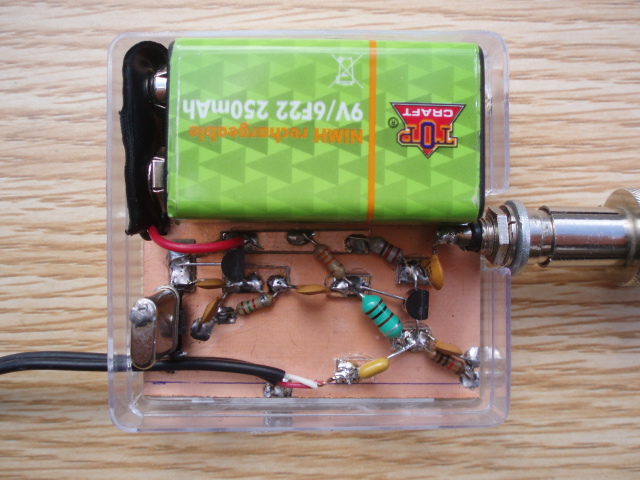

RX DSB " Informatique " 3Trés facile à réaliser, ce petit rx informatique utilise comme base le célèbre mini trx " pixie " - vue générale de la platine.

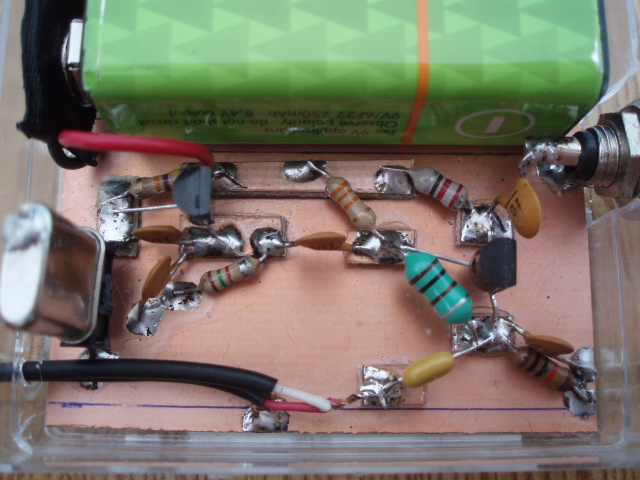

La chaine oscillateur et mélangeur du pixie est bien là, mais pas l'étage bf - on attaque directement la carte son du pc via la capa de 100nf.

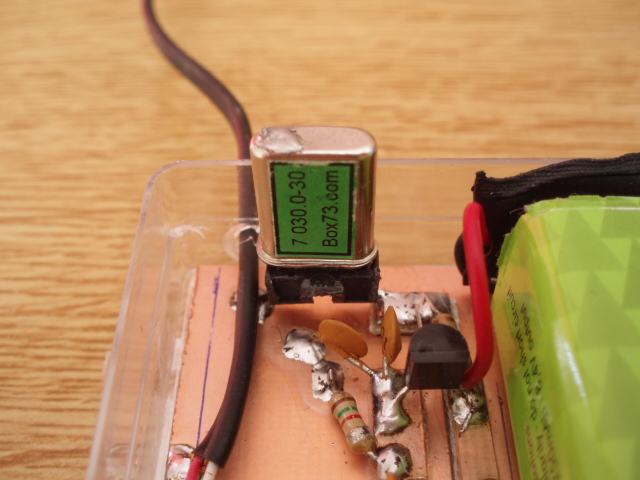

Le quartz est monté sur un support pour pouvoir le changer facilement et écouter différentes bandes.

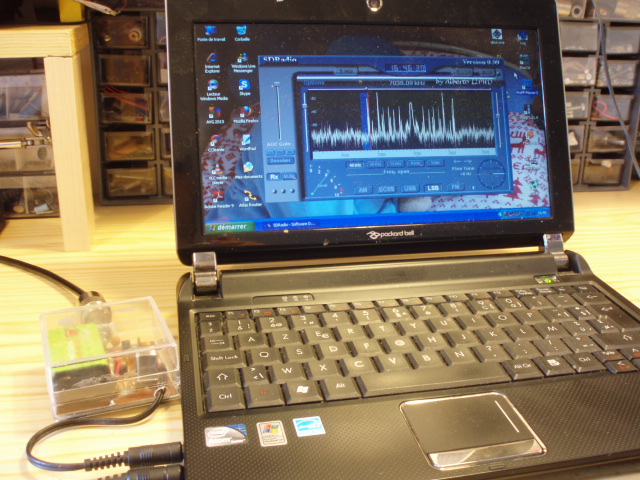

Les essais : la réception est excellente ( antenne = long fil de 21 mtrs ), il est vrai que le logiciel fait le plus gros du boulot ! une vidéo est disponible ( http://www.youtube.com/watch?v=SFQCojWuo_s ) - au début en phonie ( quartz 7.100 ) et ensuite de la cw ( quartz 7.030 ).

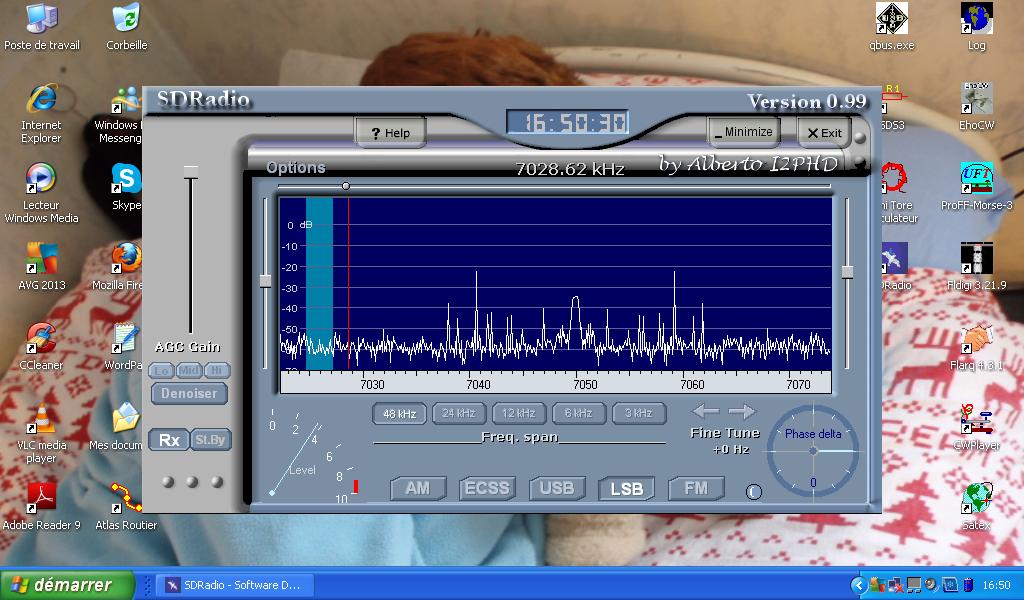

Le logiciel utilisé est SDRadio d'Alberto, I2PHD - il est bien sûr possible d'utiliser d'autres logiciels pour l'expérimentation de ce mini rx informatique.

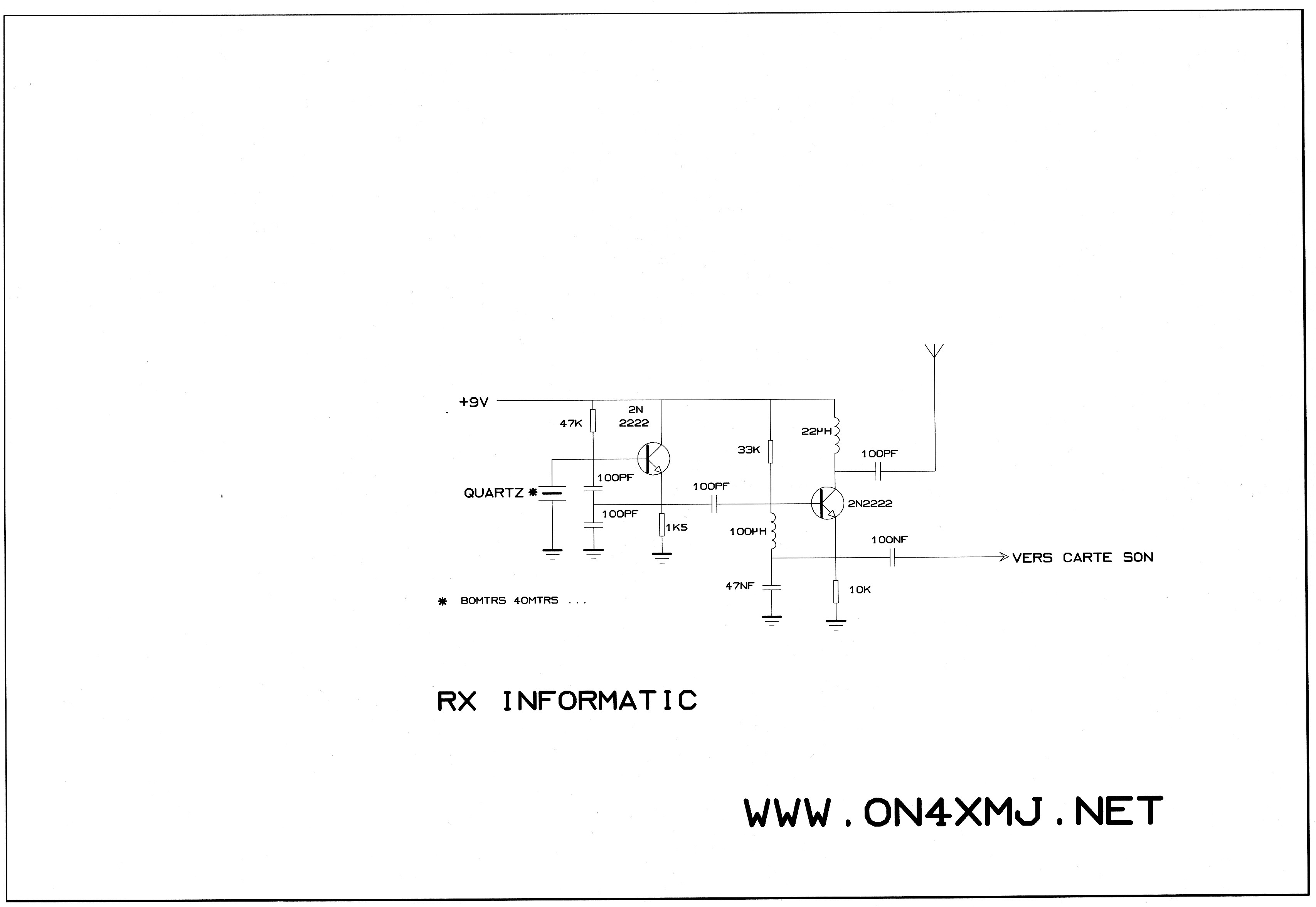

Le schéma ( cliquer ici pour l image en taille réel )
