 RX HR DC 40 - version 60 mtrs

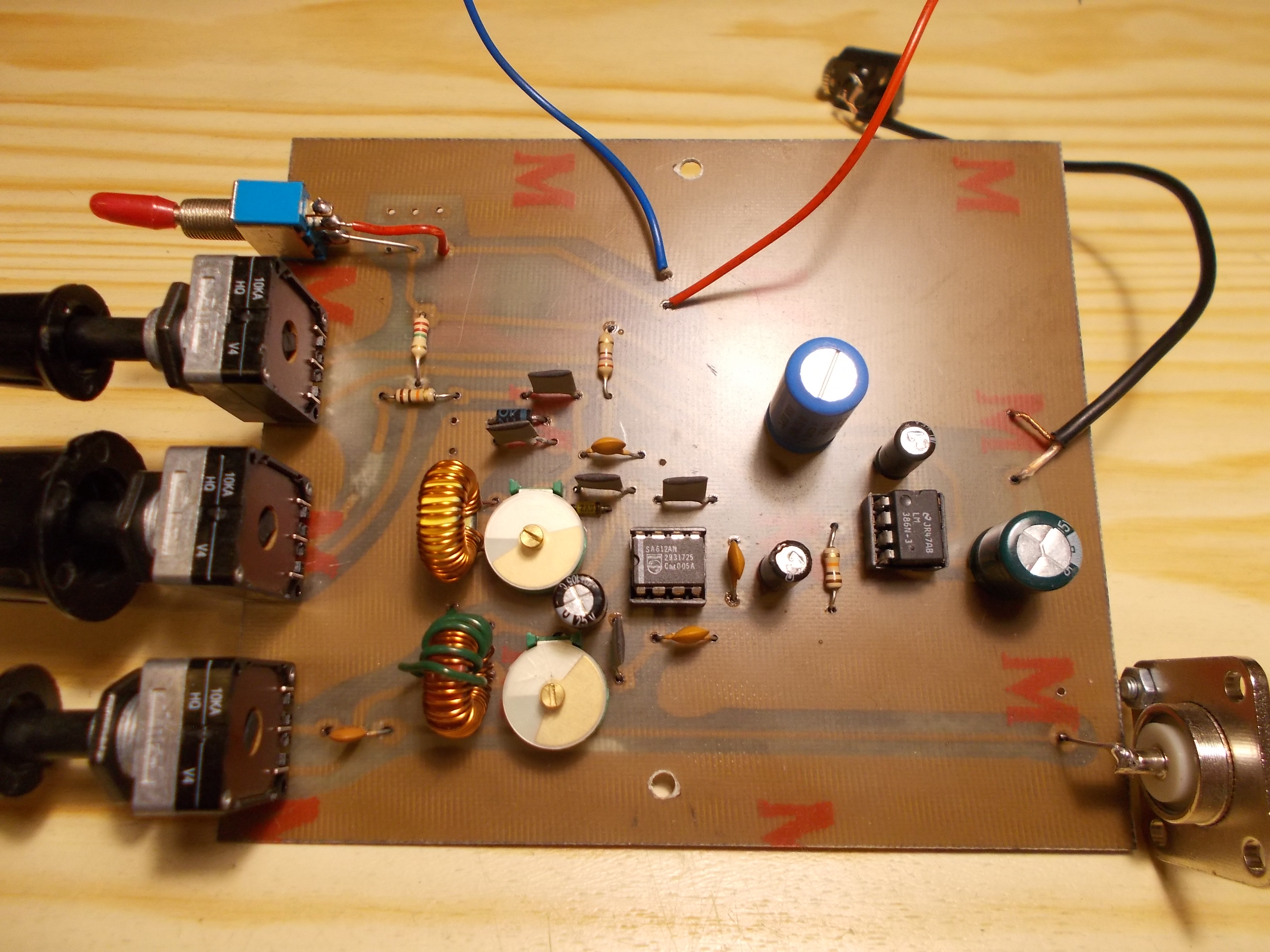

Réactualisé par Bernard, F6BCU ( Lien vers PDF du site F6BCU ) , voici le clone du rx HR DC 40 de chez Ramsey, version 60 mètres.

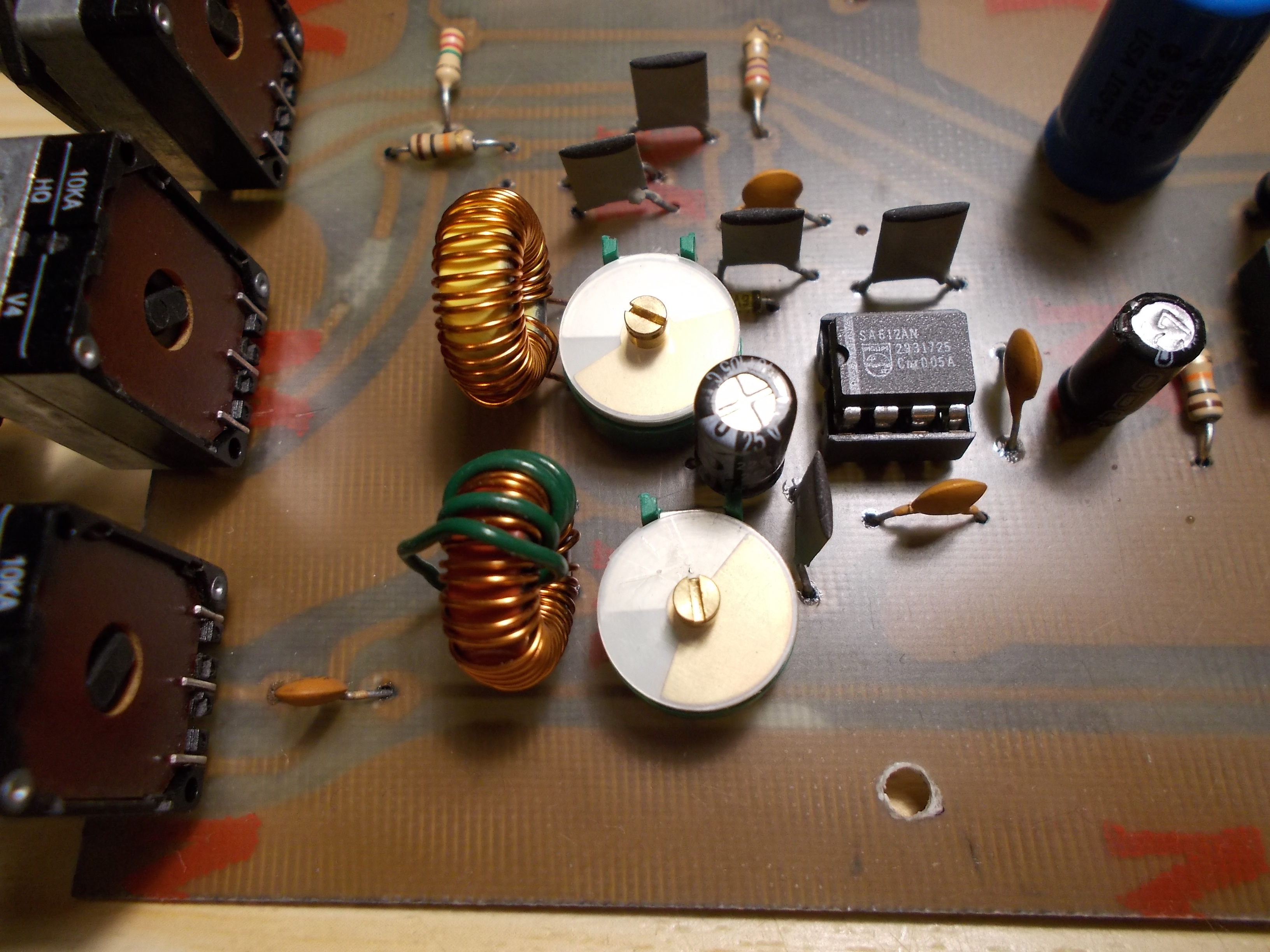

La seule modification à faire : 31 spires pour la bobine de l'oscillateur et du filtre d'entrée - la variation en fréquence est alors de presque 300 khz.

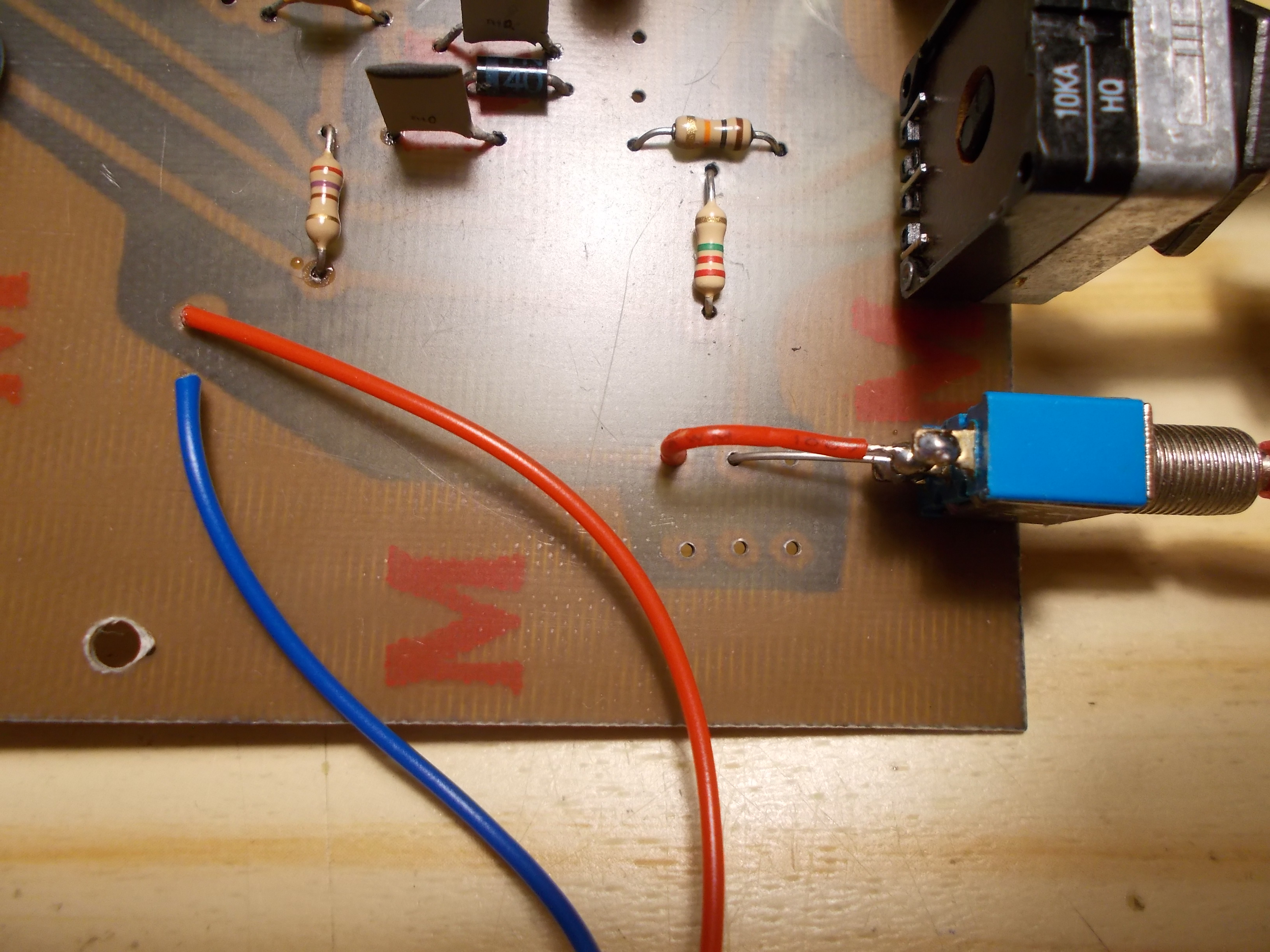

Pour limiter l'excursion en fréquence au 15 khz de la bande amateur, mettre une résistance ( après essais 2 mégaohm ) à la place du strap prévu sur la platine ; on démarre alors à 5.345 mhz jusqu'à 5.370 mhz.

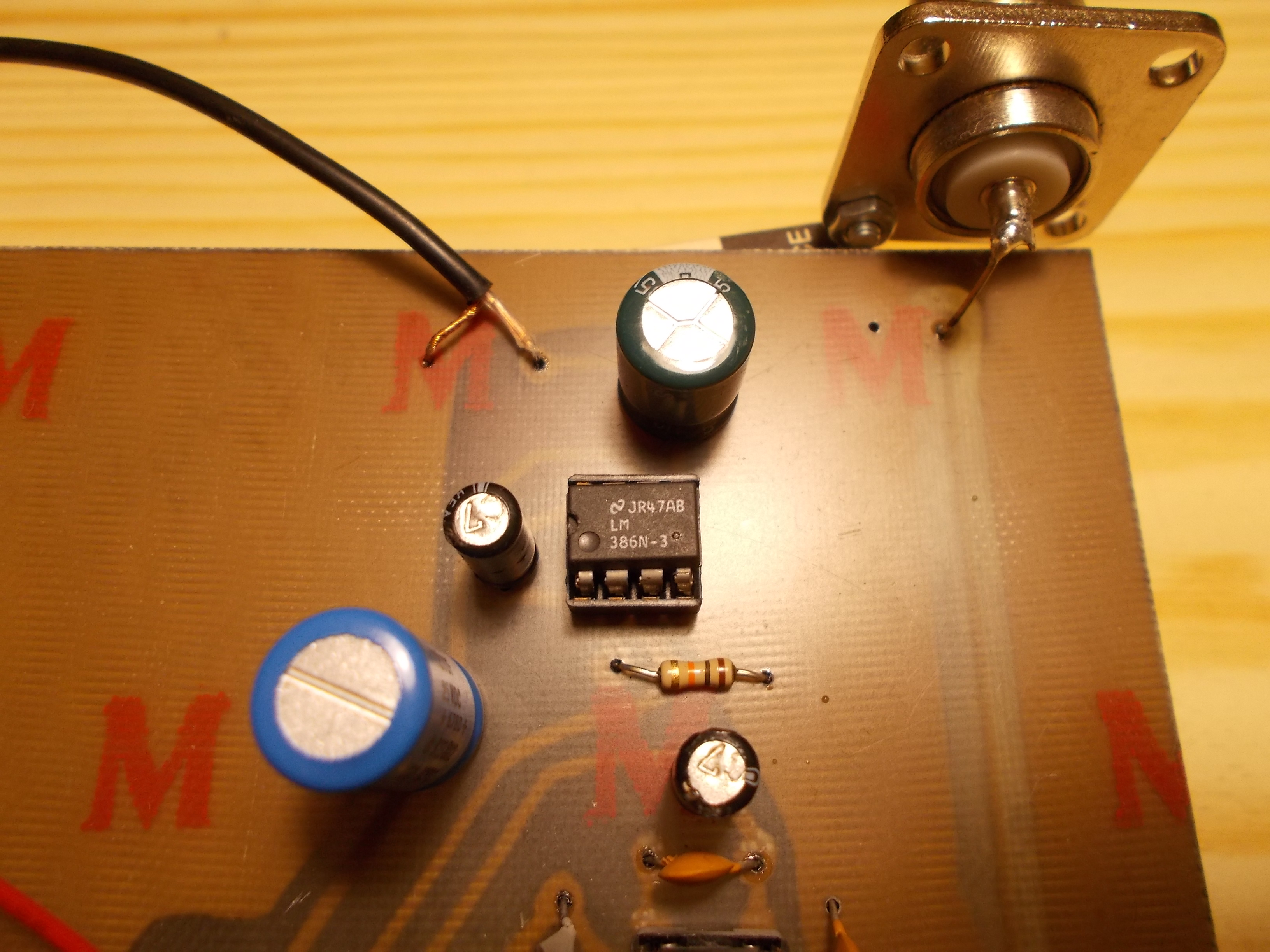

L'ampli bf ultra classique ; notez la version 3 du lm386, deux fois plus de niveau de sortie que le modèle 1.

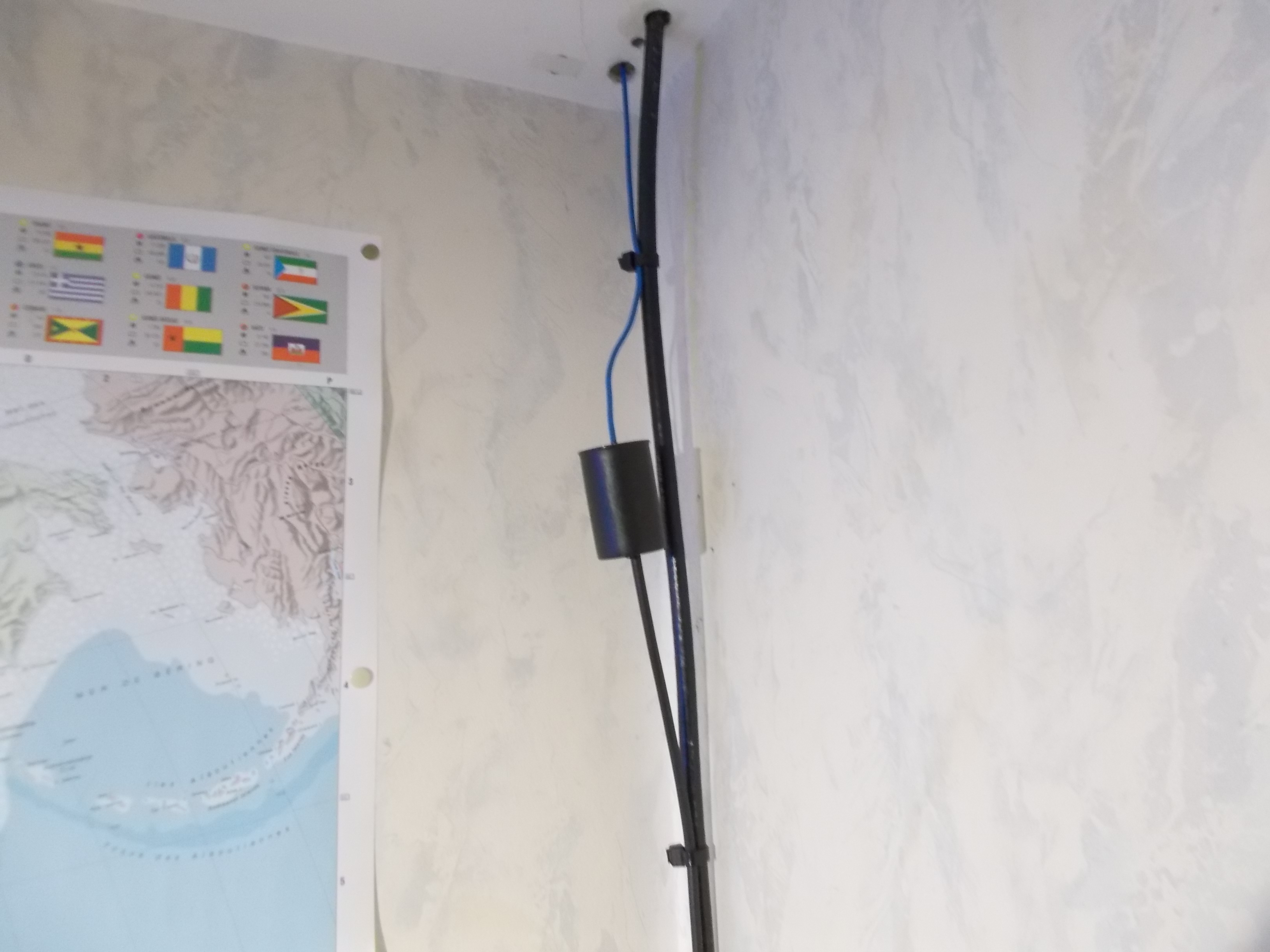

 L'antenne pour les essais : un abaisseur d'impédance 1/9 ( dans 1 ancien boîtier de film photo argentique 24X36 ) et 7 métres de fil horizontal dans le grenier.

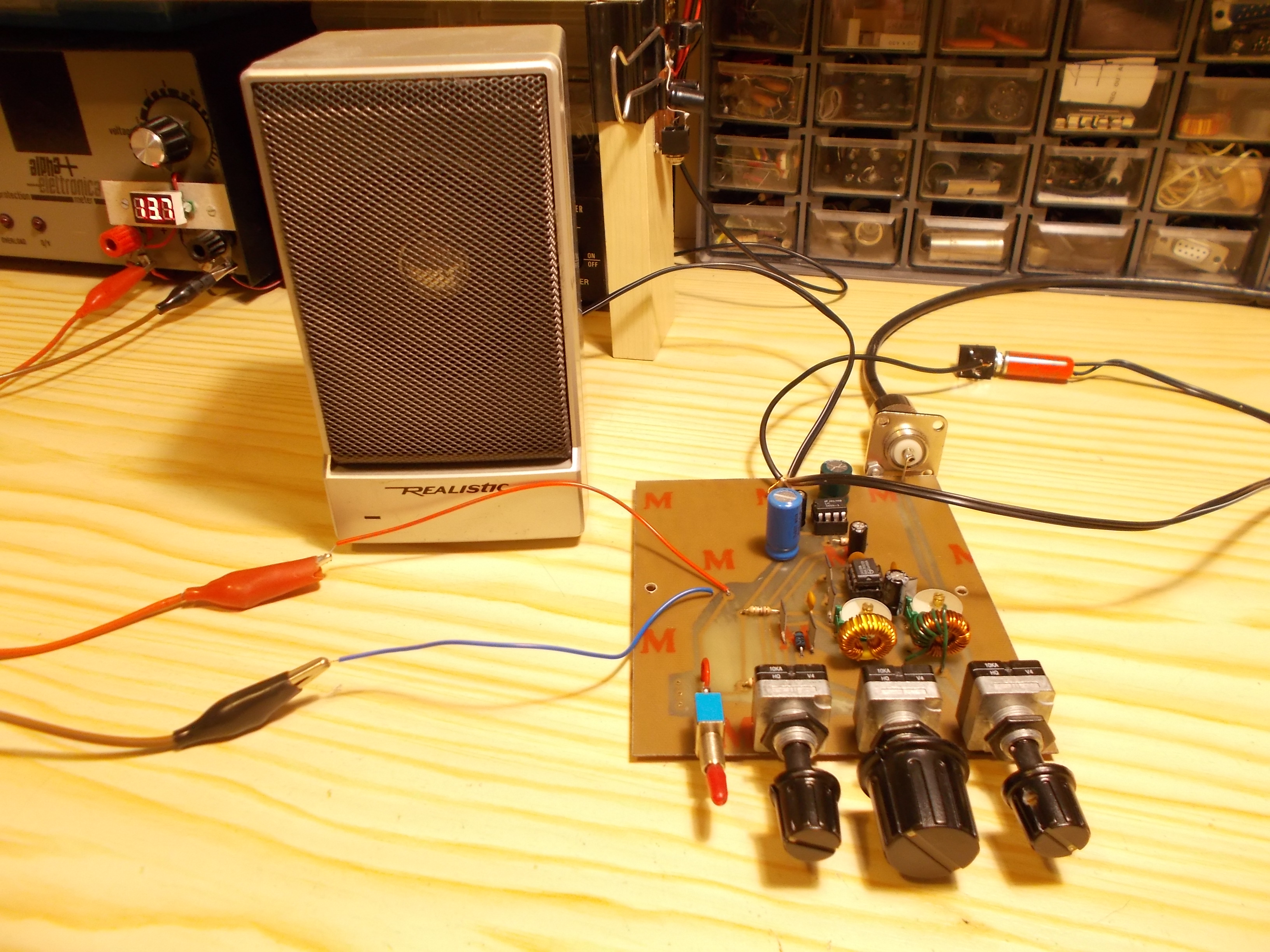

L'écoute de la bande des 60 mètres ma conquis ; un module tx cw sera rajouté pour en faire un ensemble trx qrpp. Seul bémol : un filtre bf est quasi nécessaire car cw et digimodes sont l'un à coté de l'autre, des puissantes émissions psk31 perturbent parfois la réception en télégraphie.
