 RX FM BF494

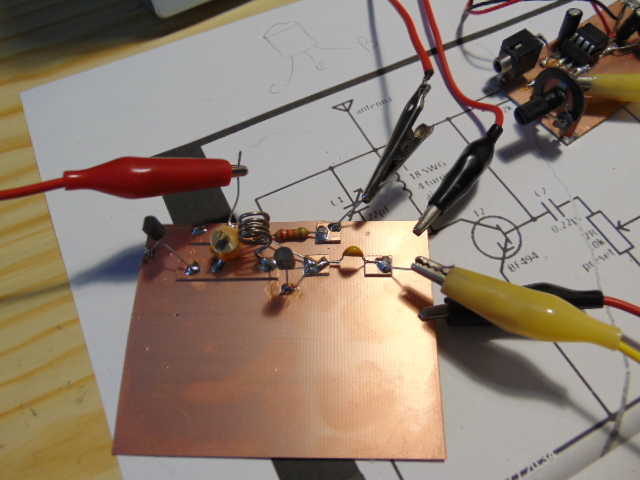

Très facile à réaliser, cet petit récepteur FM radiodiffusion, fonctionne dés la dernière soudure - ici 2 platines, le montage à BF494 et l'ampli BF à LM386.

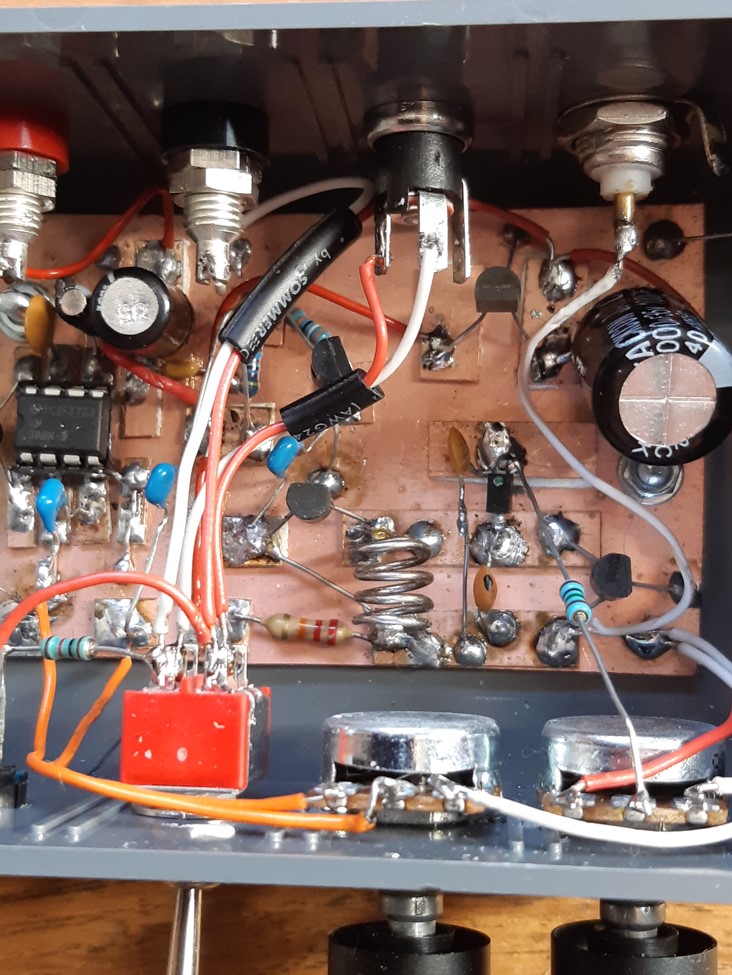

J'ai donné le montage à LLC, qui a inclu le LM386 sur la platine, et a remplacé le CV d'accord par un système à diode varicap.


D'après LLC, c'est un des meilleurs RX FM qu'il a réalisé.

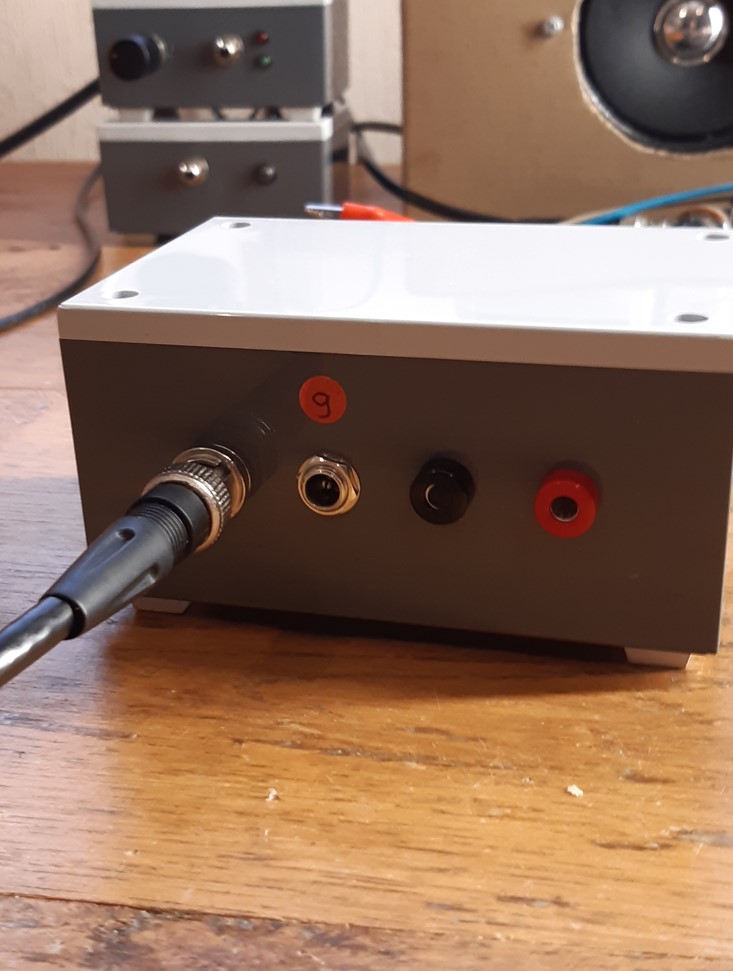

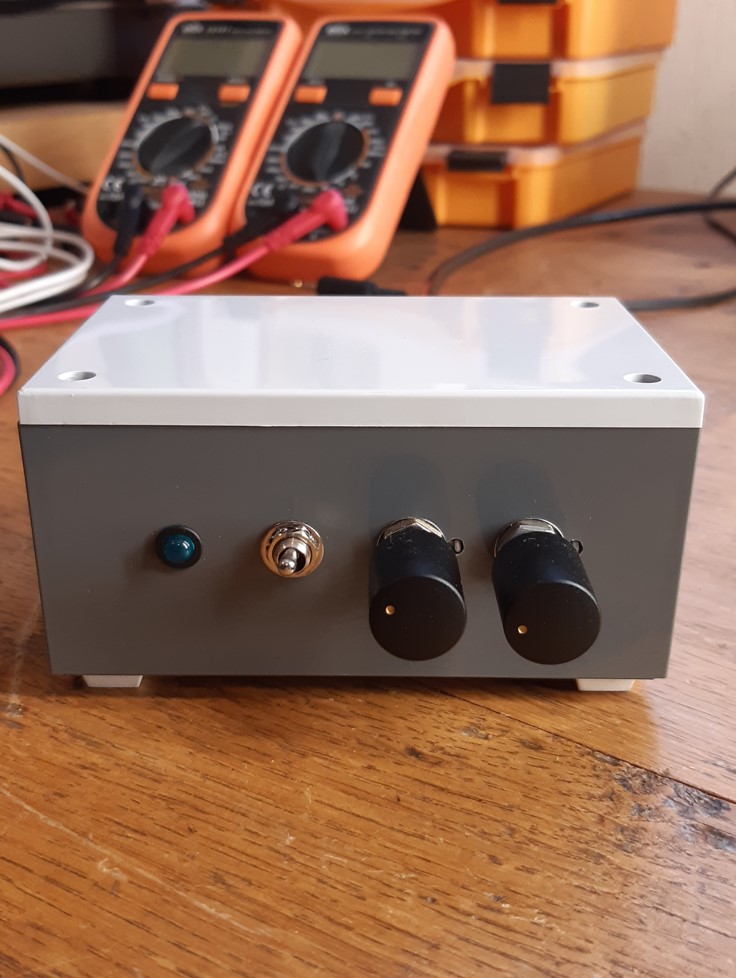

Remarquez la mise en boîte soignée - comme toutes ses réalisations.

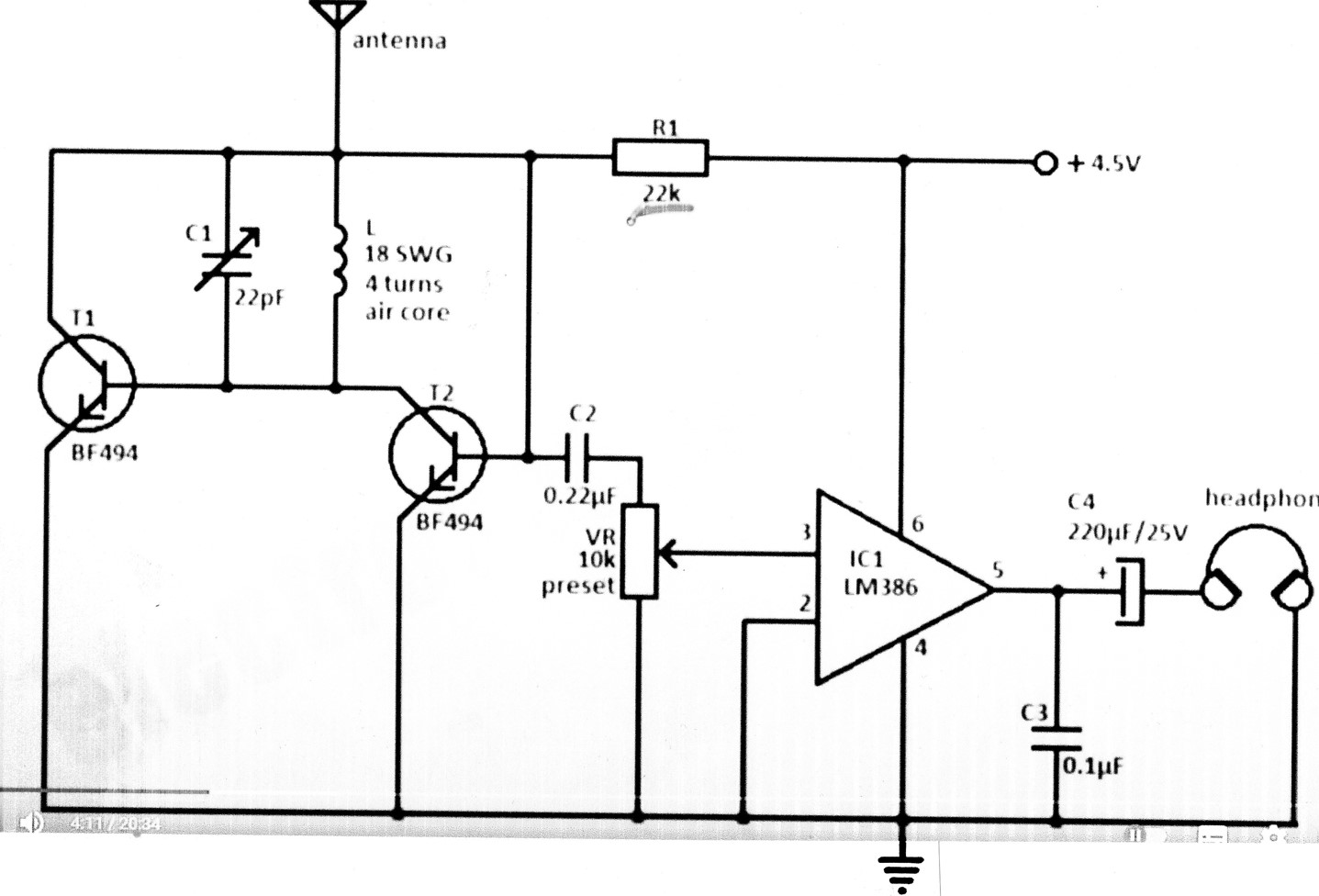

Le schéma que l'on retrouve partout sur le net, à toutes les sauces.
