SRX DSB " informatique "Ce petit rx n'est pas un rx sdr, mais un rx dsb, utilisant le logiciel de F6CTE pour l'excursion en fréquence et le filtrage des signaux, on peut donc parler de rx " informatique ".

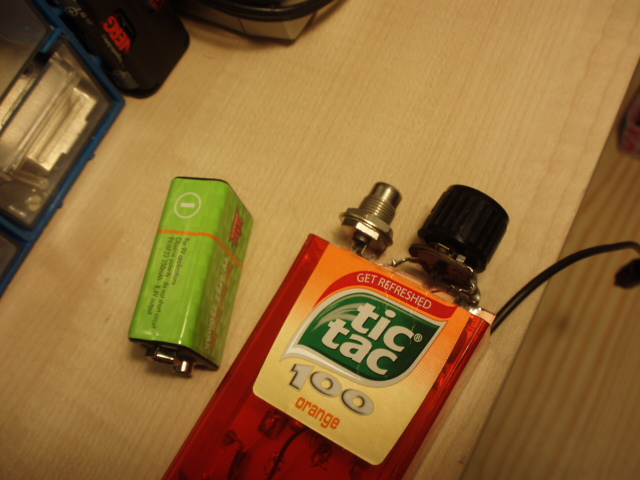

Tout petit, il est possible d'utiliser une boîte de tic-tac pour abriter le montage ; j'ai abandonné l'idée de l'alimenter par le port usb du pc, trop de qrm, il n'y a que 2 composants à rajouter, une zener de 6.2v et une résistance de 470 ohms, pour pouvoir l'alimenter avec une pile de 9 volts

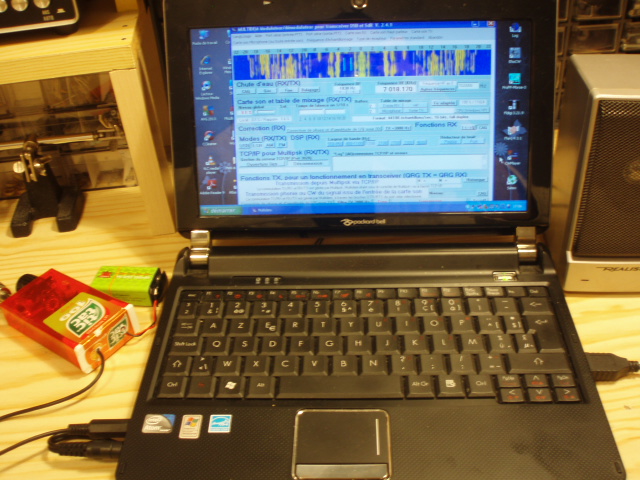

L'ensemble rx et mini-pc, 1.6 GHz et 1 Go de ram sous Windows XP - sur mon vieux pentium 3, ça ne fonctionne pas. Le décalage en fréquence est de 20 khz en + ou en - du quartz, soit ici de 7.010 à 7.050 ( quartz de 7.030 ), soit quazi toute la partie cw du 40 mtrs.

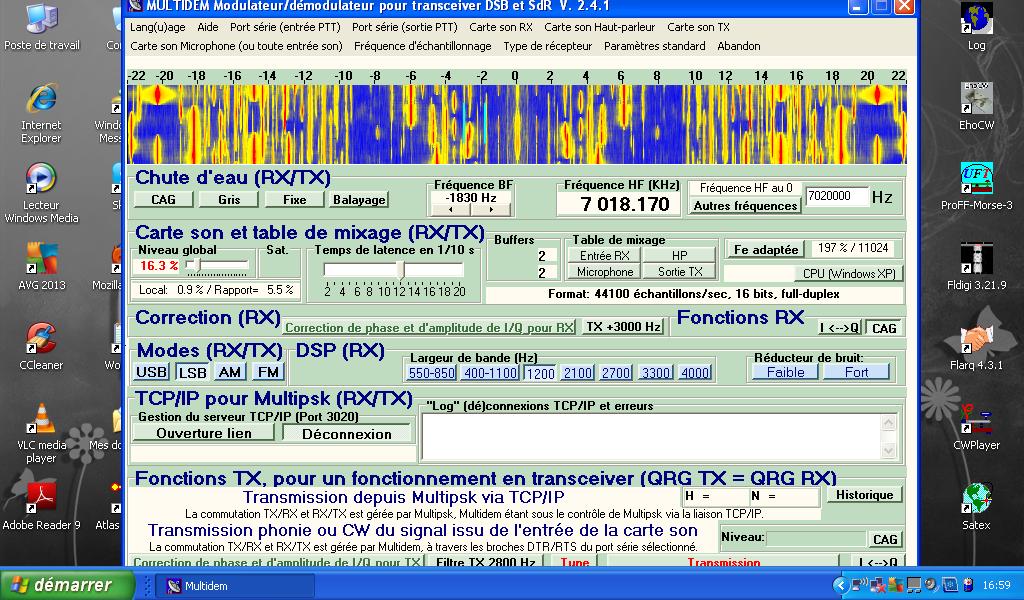

Capture d'écran du logiciel, un samedi jour de contest cw : énormément de monde ! utilisez les filtres pour améliorer votre confort d'écoute ( test du rx avec antenne " fuchs ", long fil de 21 mtrs et accord cv + bobine ). ( cliquer ici pour l image en taille réel , 1024x600 pixels 183 Ko )

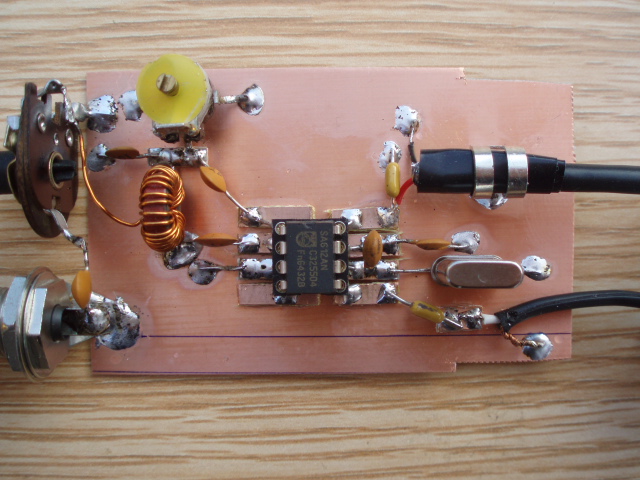

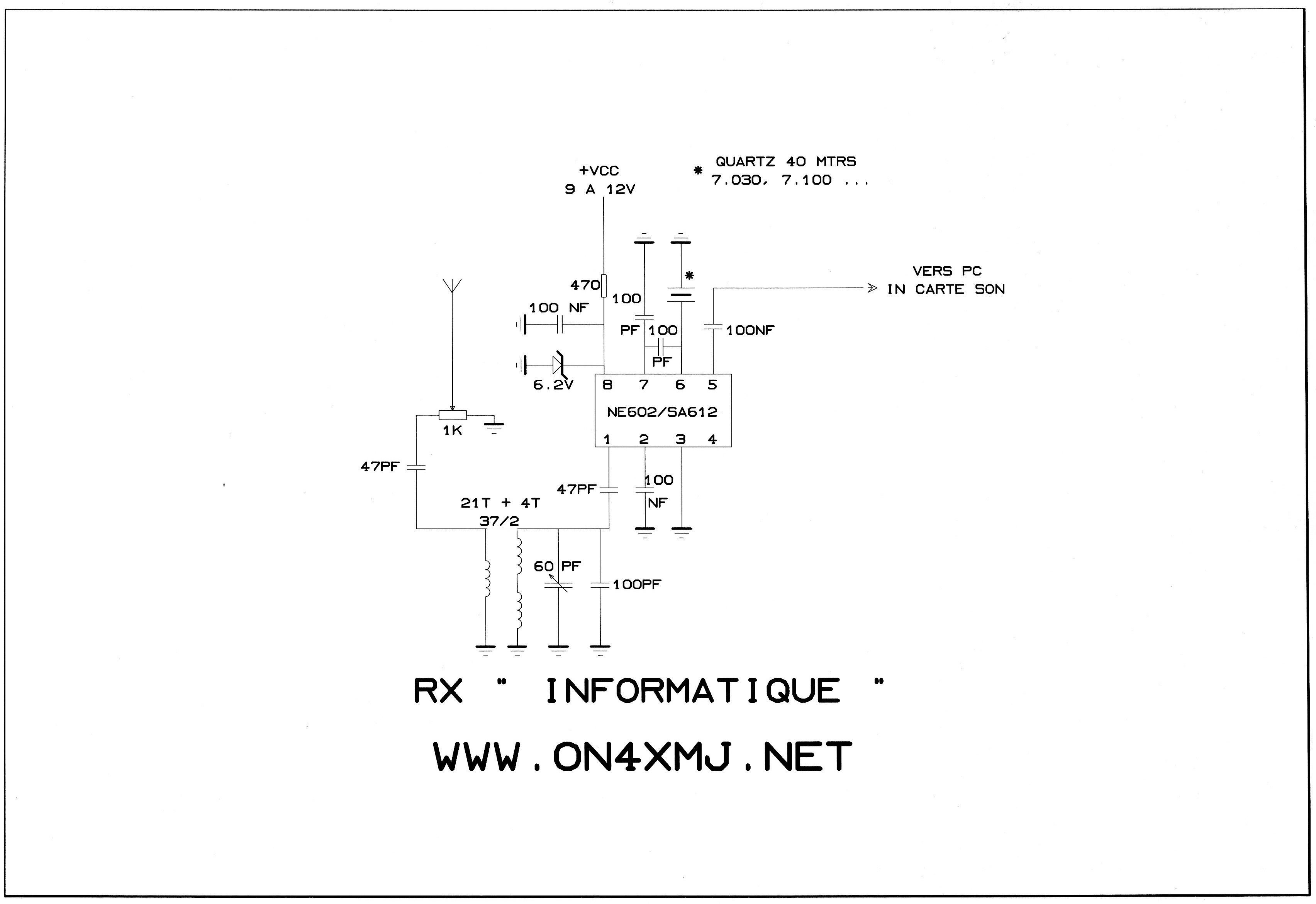

Le schéma avec la diode zener et sa résistance pour alimenter le sa612 (n'apparait pas sur la photo du prototype car alimenté par le port usb du pc, abandonné car cela provoquait beaucoup de qrm dans la réception ). ( cliquer ici pour l image en taille réel , 3408x2340 pixels , 322 Ko )
