 RX bandes basses simple

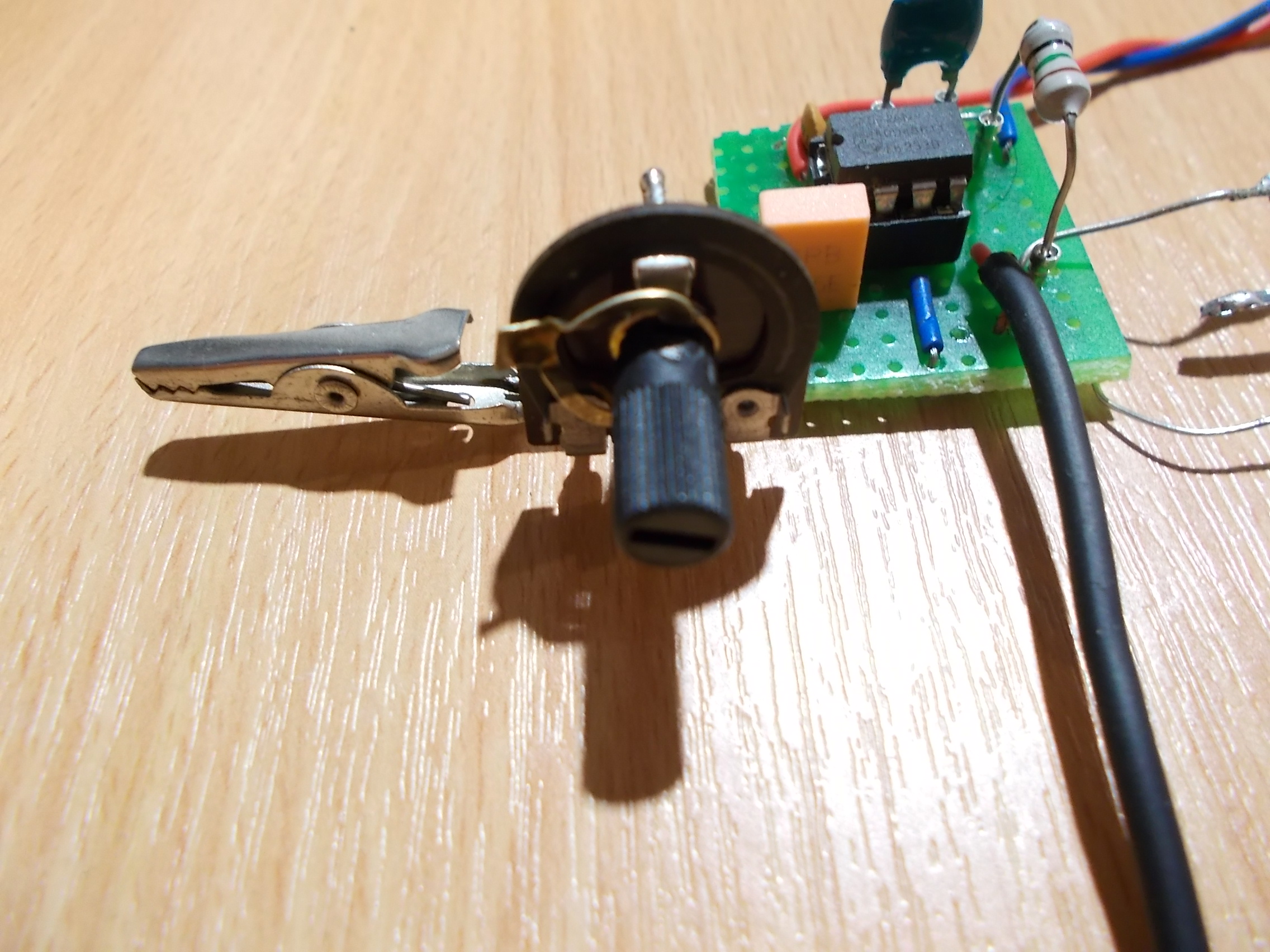

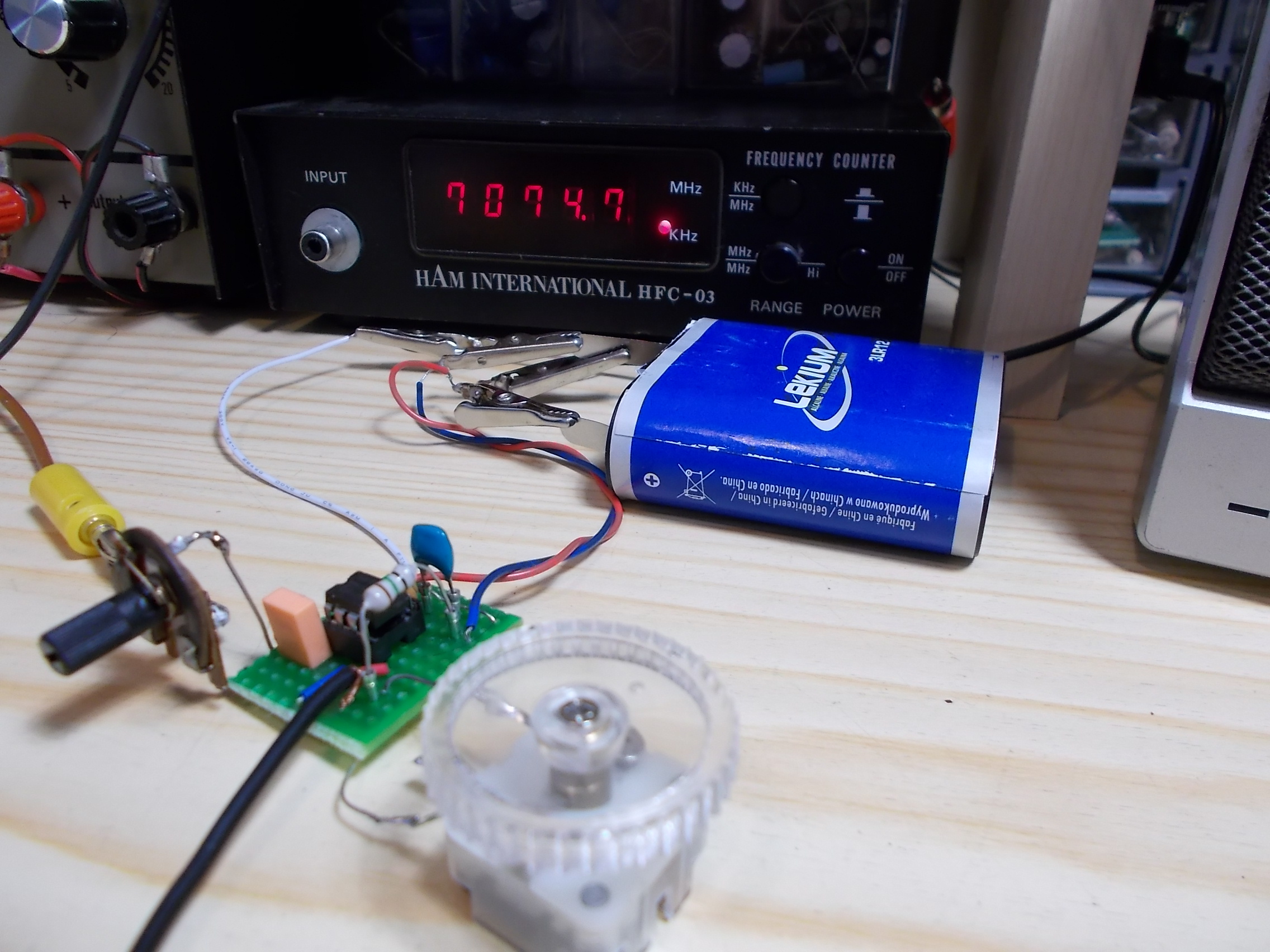

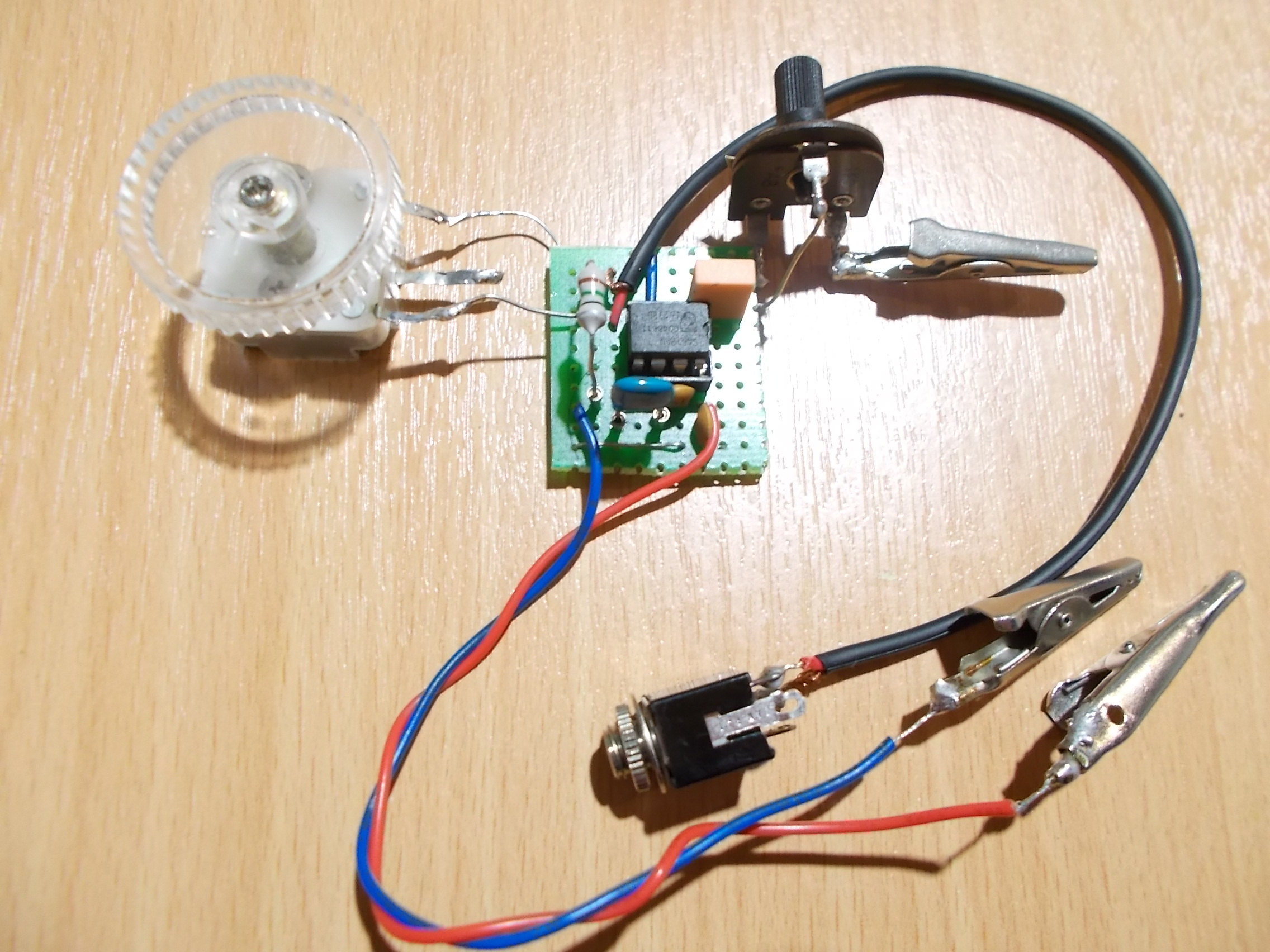

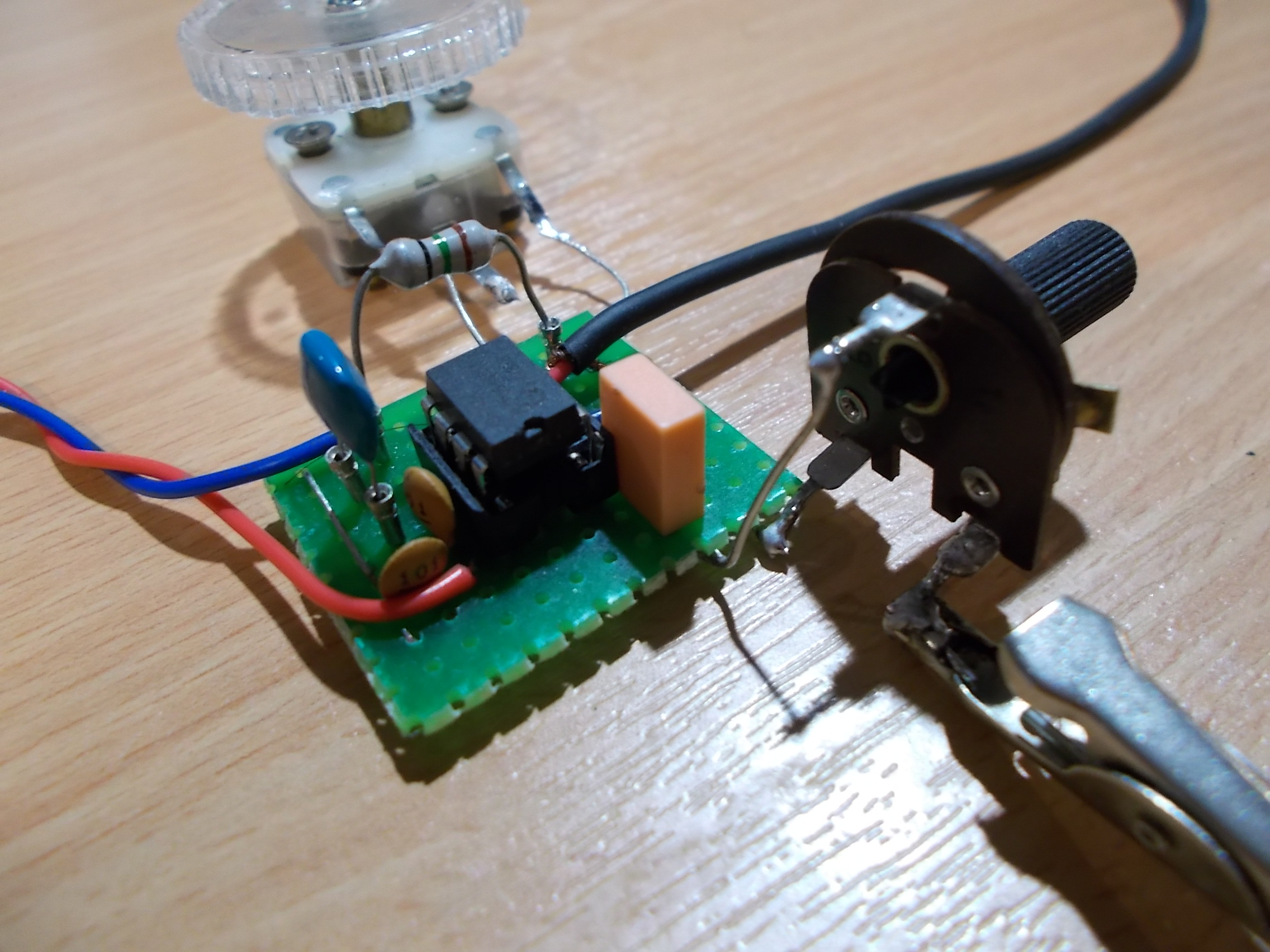

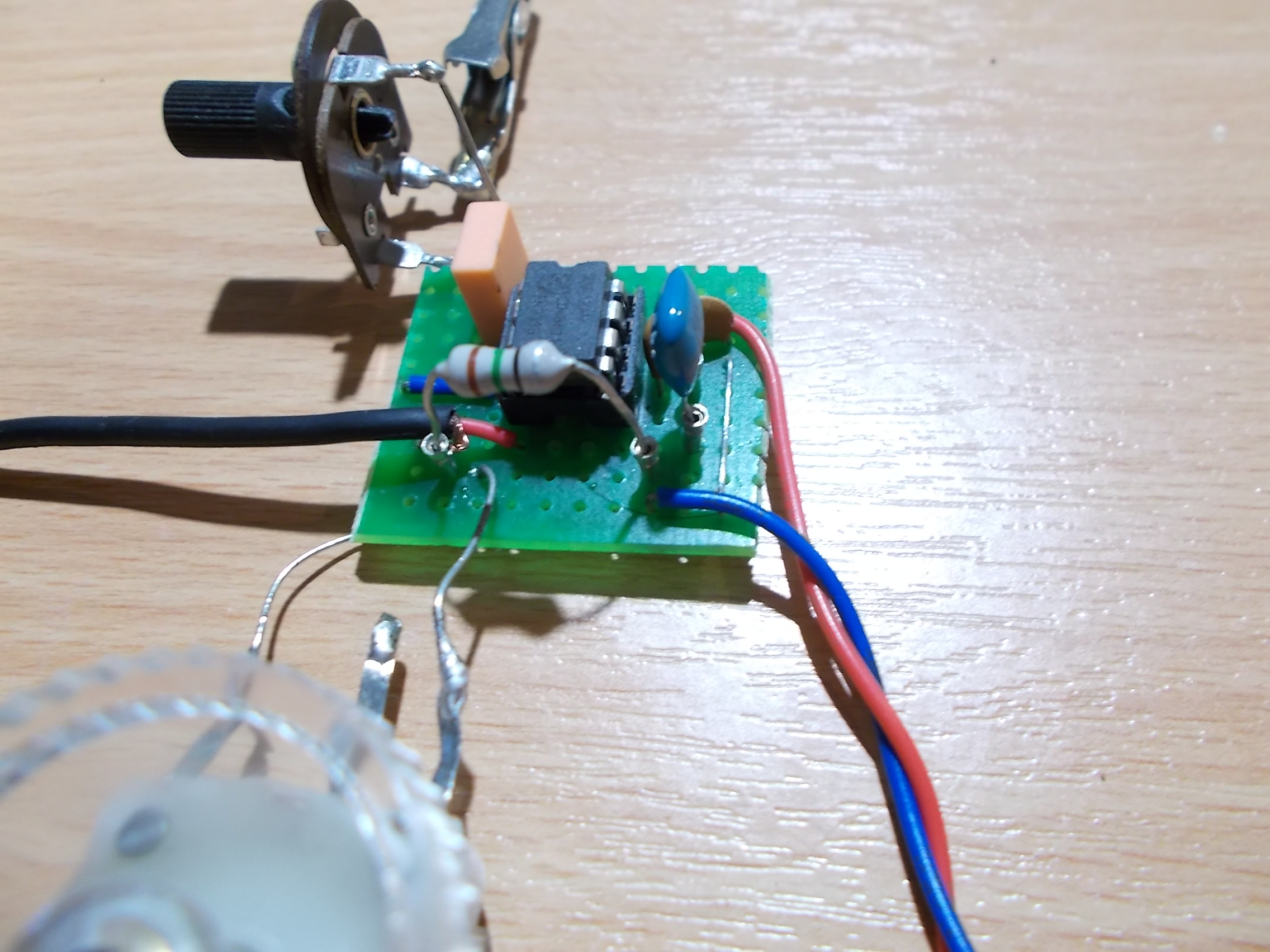

Construit  ( pour une fois ... ) sur une plaquette perforée, ce mini rx est très facile à réaliser, pas de bobinages à faire, fonctionne dés la dernière soudure.

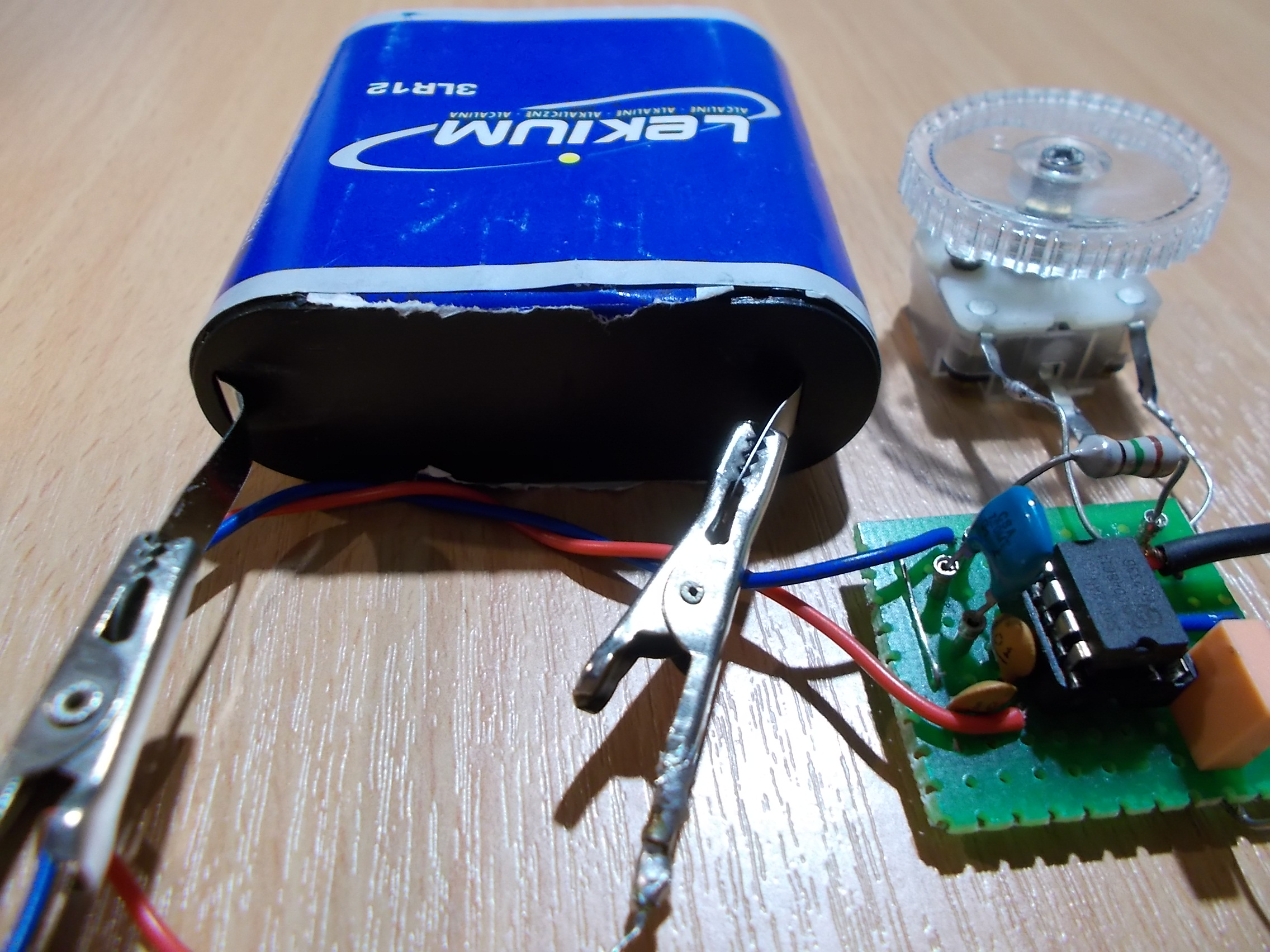

Le sa612 est alimenté directement par une pile de 4,5 v ; pas de filtre de bande mais un petit transfo genre 600/600 ou même 220V/12V adapte l'antenne à l'entrée de l'oscillateur-mélangeur ( testé mais non représenté sur la photo )


Autre solution : un résonateur céramique 455khz comme transfo, de cette manière on miniaturise le montage et ça marche nickel !


Le résonateur céramique assure une bonne stabilitée en fréquence ;  on trouve facilement le modèle pour le 80 mtrs ( 3.680 ) et 60 mtrs ( 5.5 ), pour le 40 mtrs ( 7.200 ) voir les boutiques spécialisées en qrp - par exemple hamshop.cz

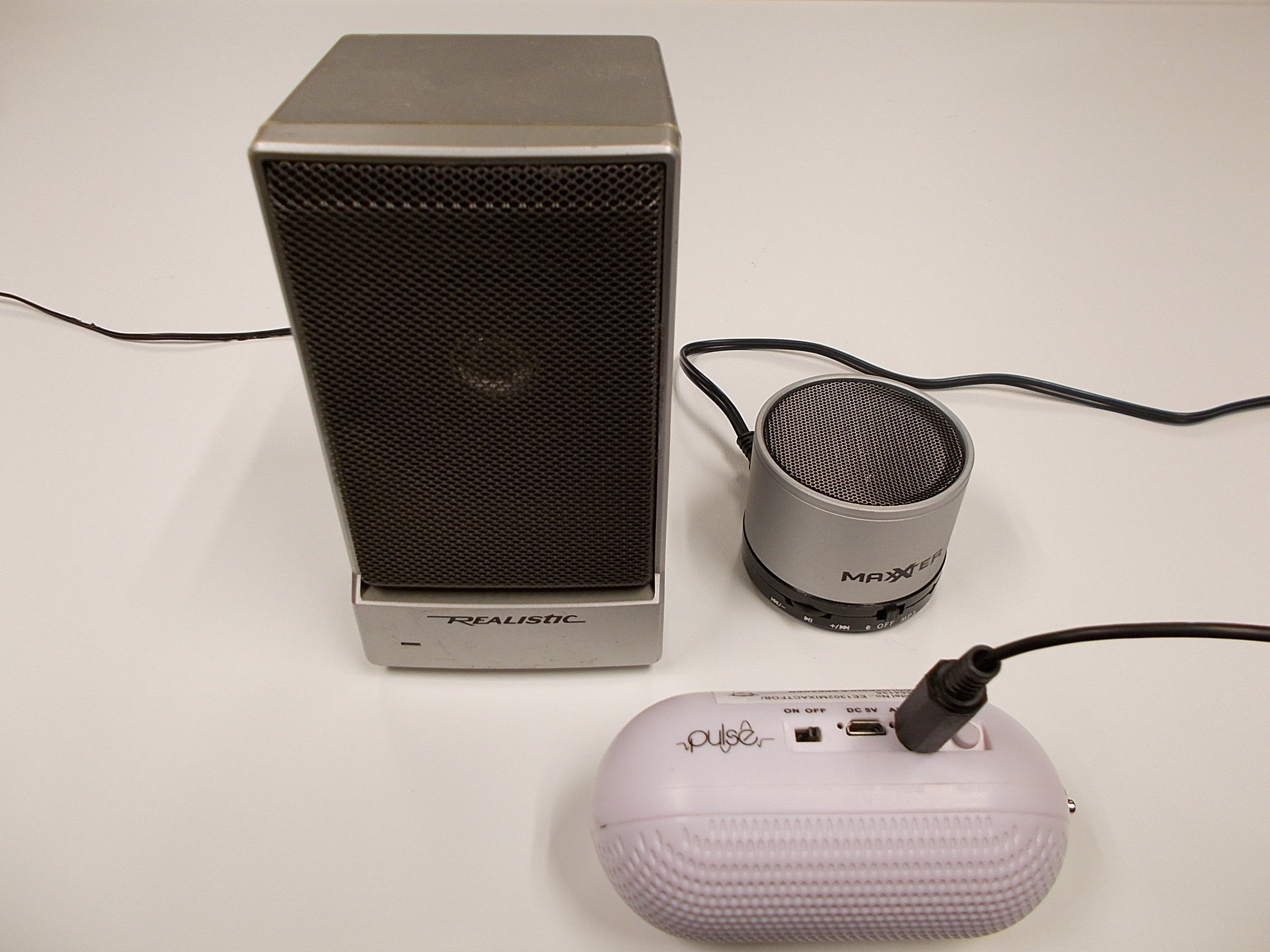

La partie bf est confiée à un haut-parleur amplifié genre informatique ( ici le très bon " réalistic ", d'un autre âge, très fiable, à piles ), mini bafle mp3 ( acheté pour quelques euros dans une solderie ), chaîne hifi, entrée carte son d'un pc - dans ce cas décodage des modes digitaux via logiciels adhoc.


Un long fil de 10 à 15 mètres  comme antenne conviendra parfaitement, il est directement raccordé à la platine sans passer par un coupleur ; un atténuateur permet d'éliminer les stations de radiodiffusion gènantes.


Pour la simplicité  l'écoute est superbe - ah le sa612 s'il n'existait pas il faudrait l'inventer ! le seul bémol est l'accord par cv qui est assez pointu et réclame de la doigtée.

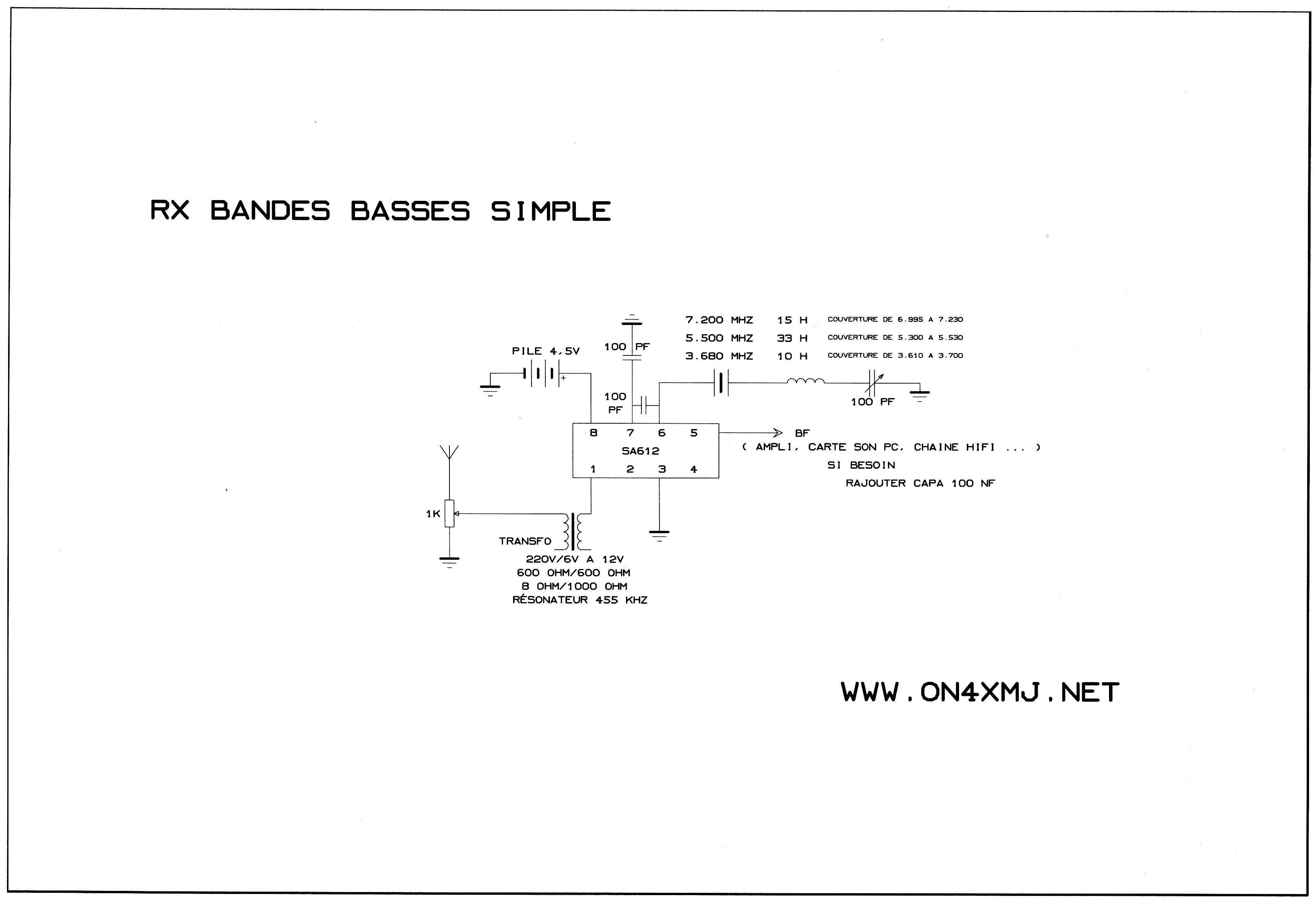

Le schéma ( taille réel en cliquant ici )
