RX Aviation

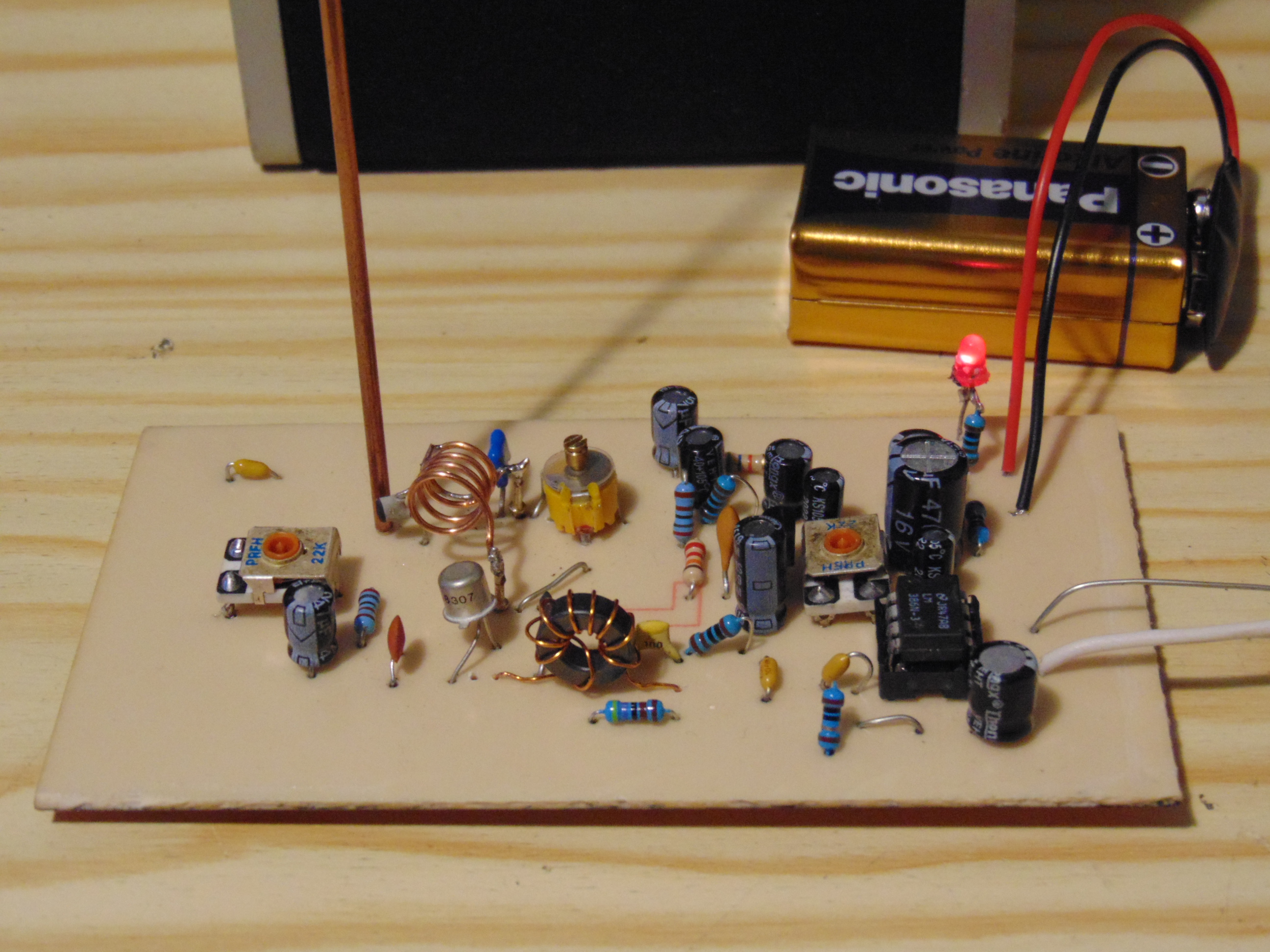

Réalisé suivant l'article de Bernard F6BCU ( https://f6bcu.monsite-orange.fr/file/9dd7292b4eecb08818b2b0ccd6e098c8.pdf ) , voici un excellent récepteur VHF, configurable pour écouter la radiodiffusion FM, l'aviation et la bande 144 mhz.

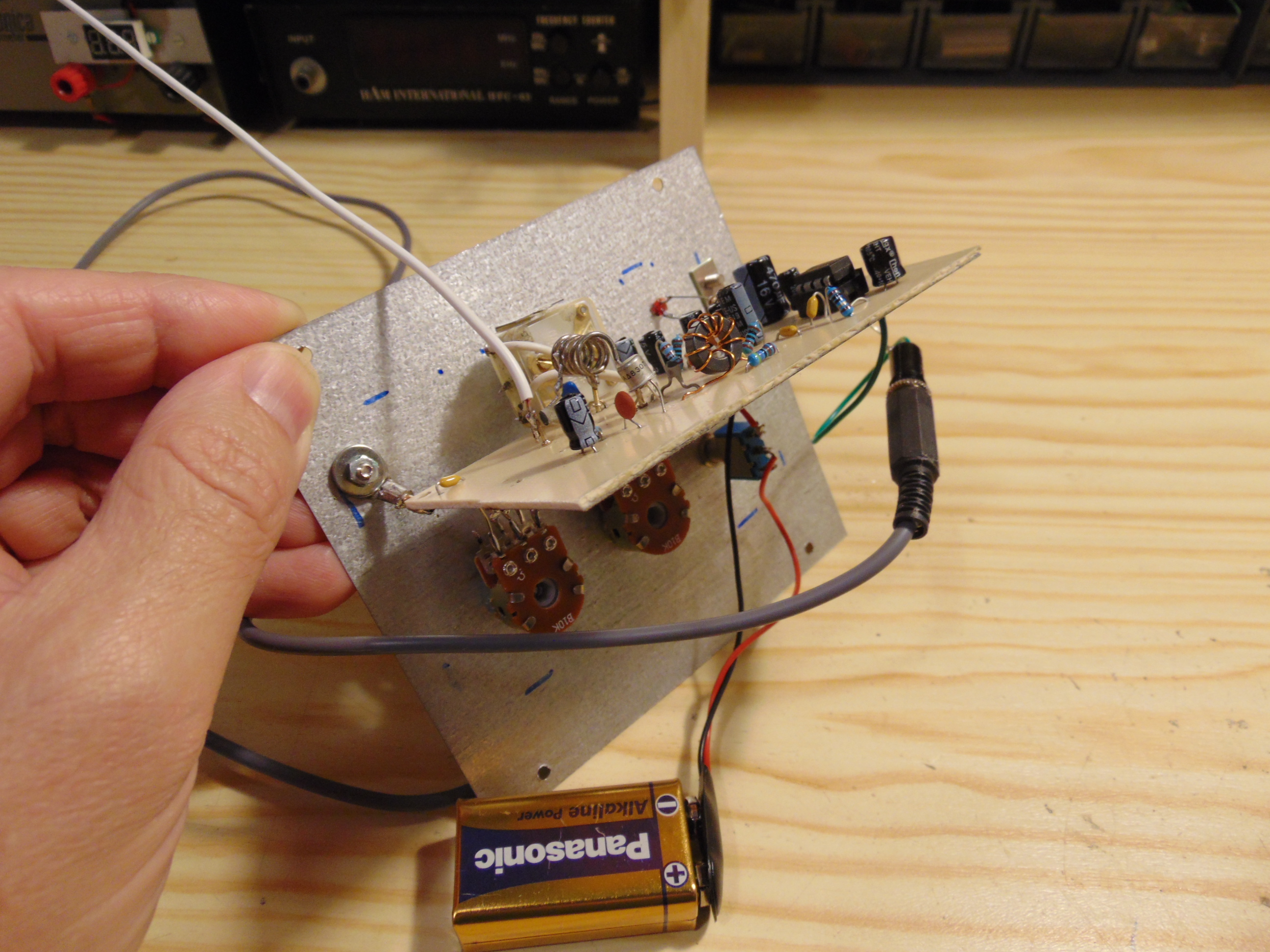

Le montage est placé sur une cloison ; cette plaque évite " l'effet mains " courant dans ce genre de récepteur et accueille les divers potentiomètres de règlages.

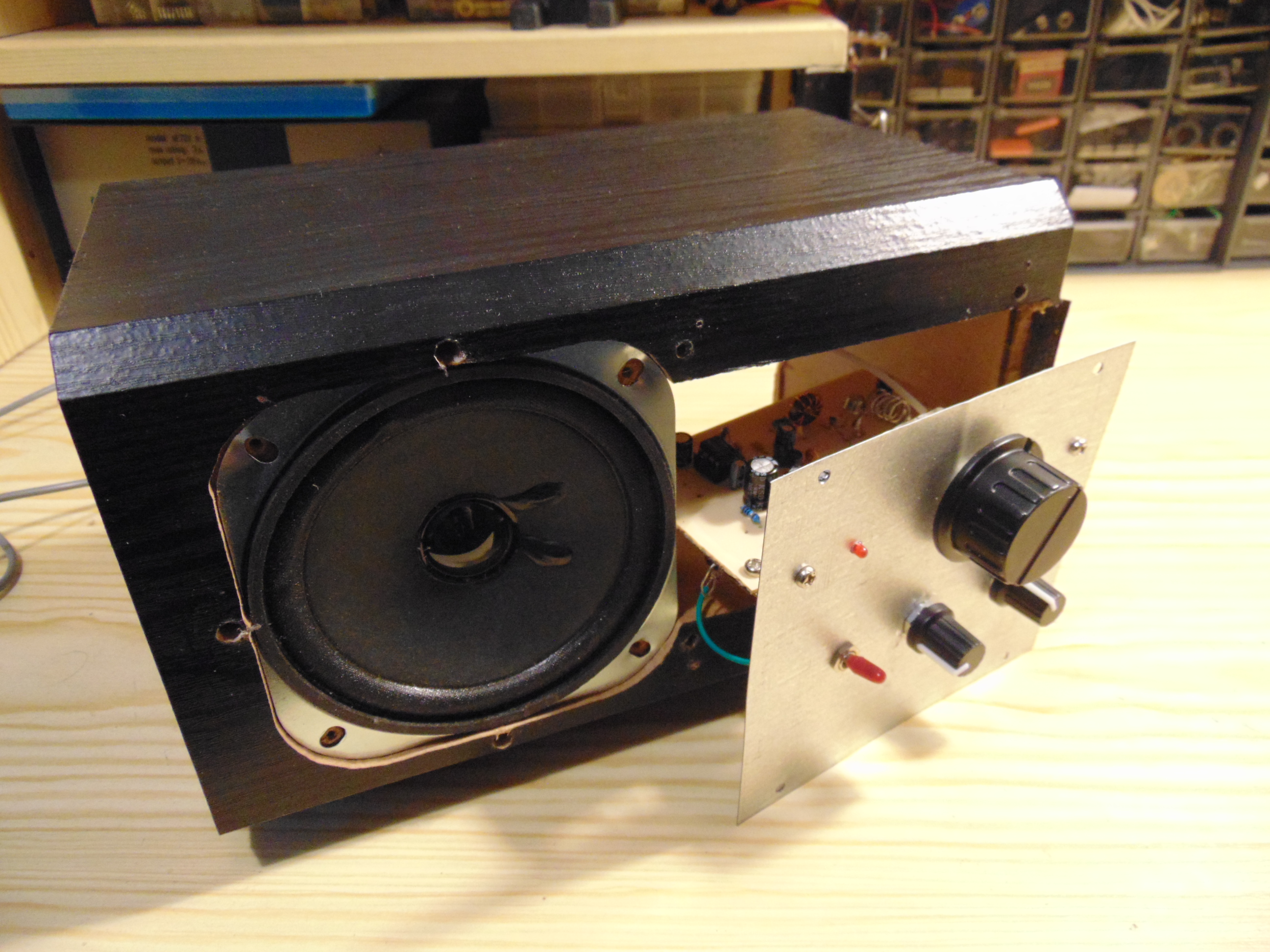

Un vieux haut-parleur de chaîne " Hifi " sert de coffret - j'ai enlevé le tweeter qui était une garniture en plastique ! et supprimé le fond de l'enceinte.

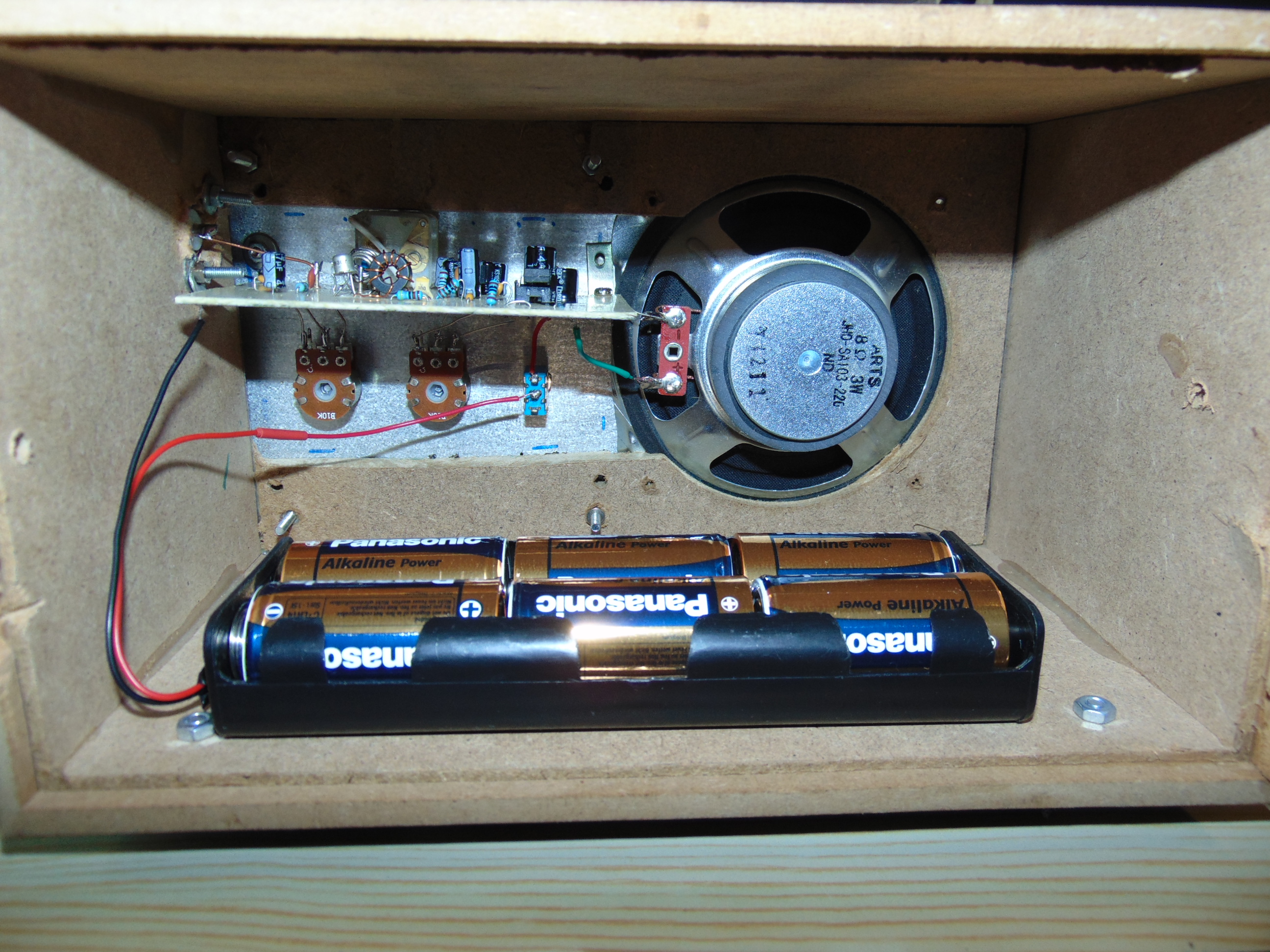

Vue de l'arrière : c'est aéré. Le gros haut-parleur donne un très bon rendu ;  grosse autonomie du récepteur avec 6 piles d'1,5v.

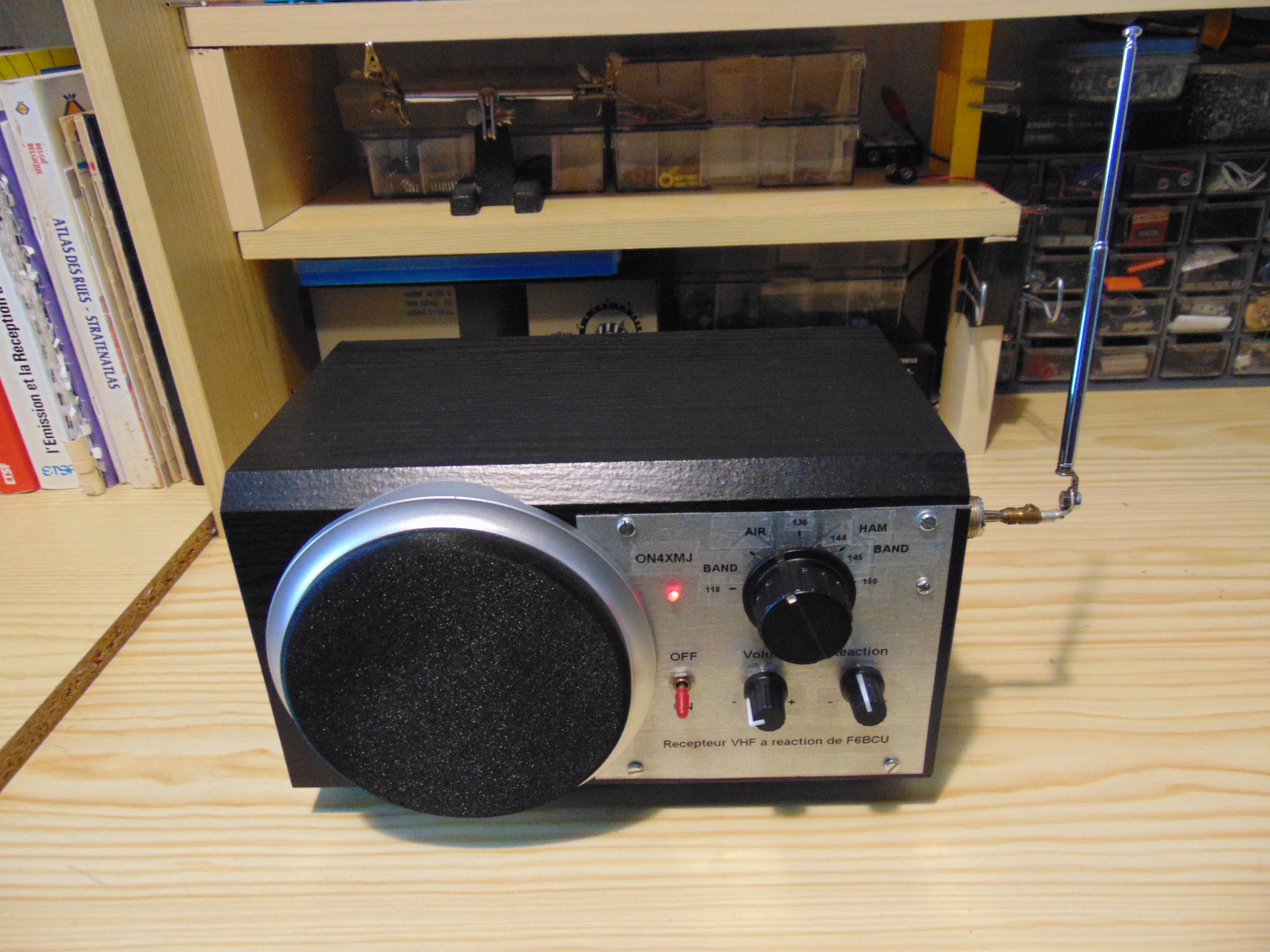

J'ai placé une prise SO239 sur le coté du boîtier. Avec - comme ici - une petite antenne téléscopique, j'entend déjà beaucoup de conversations mais avec une antenne GP ( dans le grenier ) c'est carrément extraordinaire, c'est un trafic local fou, pratiquement sans arrêt, entendu aussi des vols sur Paris, Amsterdam et Francfort. Le seul bémol est la réaction qui n'est pas bonne pour l'écoute de la bande 2 métres en FM, les règlages sont très pointus et la réception déformée - pourtant lors des premiers essais j'avais réussi à avoir la FM radiodiffusion avec une excellente qualitée, il faut dire que c'est de la  FM large.
