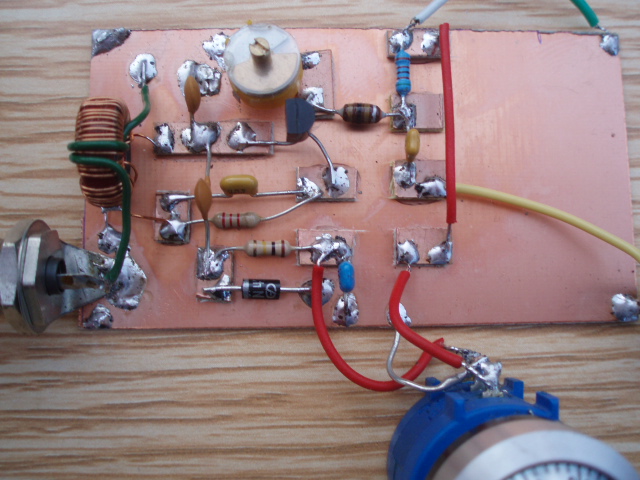

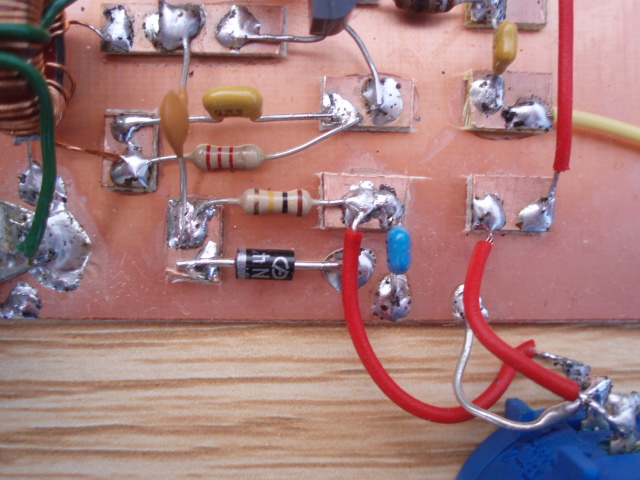

RX 80 mtrsAprès le 40 mtrs, voiçi la platine pour le 80 mtrs, rx à réaction de Roger G3XBM ; il fonctionne aussi très bien mais le gros reproche est la difficultée de synthoniser les stations avec le cv.
Il suffit de remplacer le cv par un pot multitours et diode varicap - en fait ici une " bête " diode 1n4001 ; la variation en fréquence est de 150 khz, il doit être possible de couvrir plus, essayez d'autres diodes.

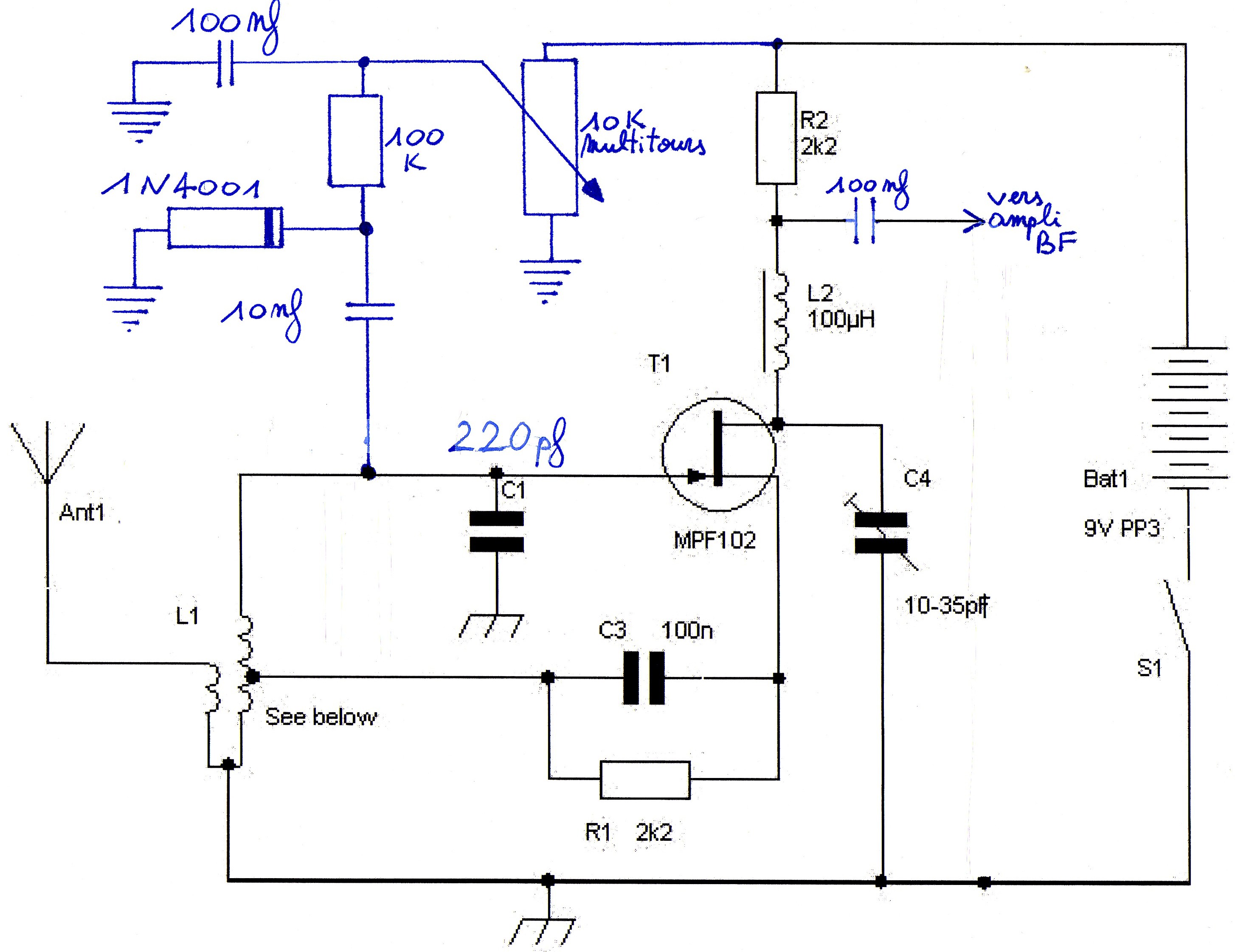

Le schéma de Roger avec les modifications en bleu. Attention, la valeur de 220pf du circuit accordé est une indication, essayez un peu plus ou un peu moins au cas où vous n'êtes pas dans le 80 mtrs. ( cliquer ici pour le schéma en taille réél , taille : 2909 pixels x 2243 pixels , poid : 578 Ko )
