LRX 40 mtrs " Pixie "

Ayant réalisé un pixie, petit émetteur cw à rx dsb, et étonné de ses performances,  j'ai pensé à en faire un petit rx d'appoint, couvrant le 40 mtrs, de 7.000 à 7.200 ; adaptation pour d'autres bandes possible, il suffit de changer le circuit accordé et le fitre de bande.

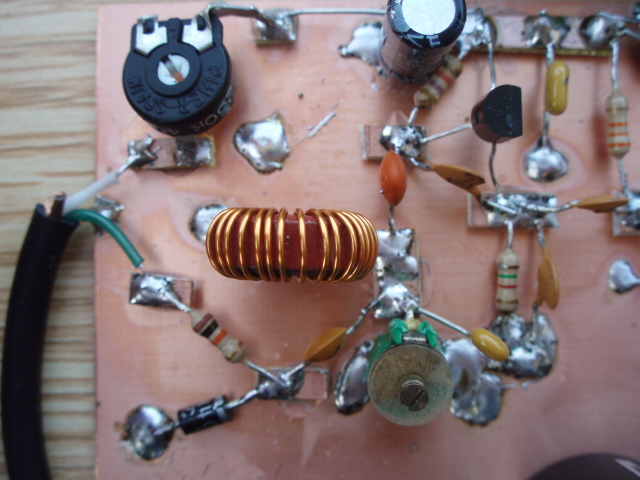

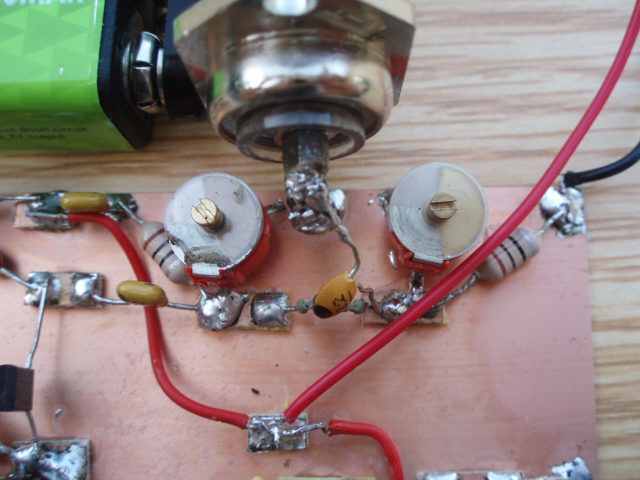

A la place du quartz, un circuit accordé, capa + bobine ; pour l'accord, pas de cv ( trop pointu ) mais un ensemble diode et pot multitours.


Indispensable sur le pixie, le fitre de bande ! vous pouvez toujours essayer sans, mais de mon coté c'est infernal, c'est fou ce que ce rx ramasse comme signaux divers ; avec le fitre, plus de problème.

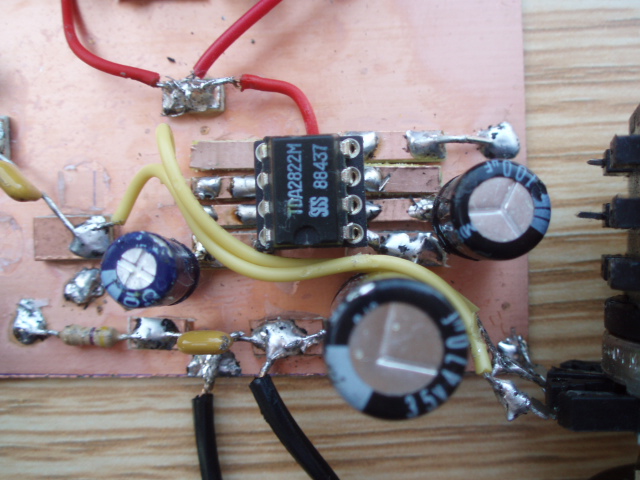

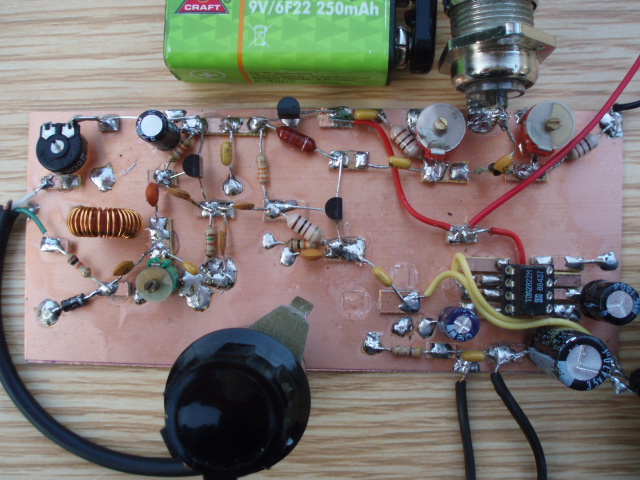

Comme ampli bf,à  la place du lm386, j'ai utilisé un tda2822m, que je trouve un peu plus puissant ( sur le schéma j'ai laissé le lm386 ; le tda2822m est décrit sur ce site, rubrique divers ).

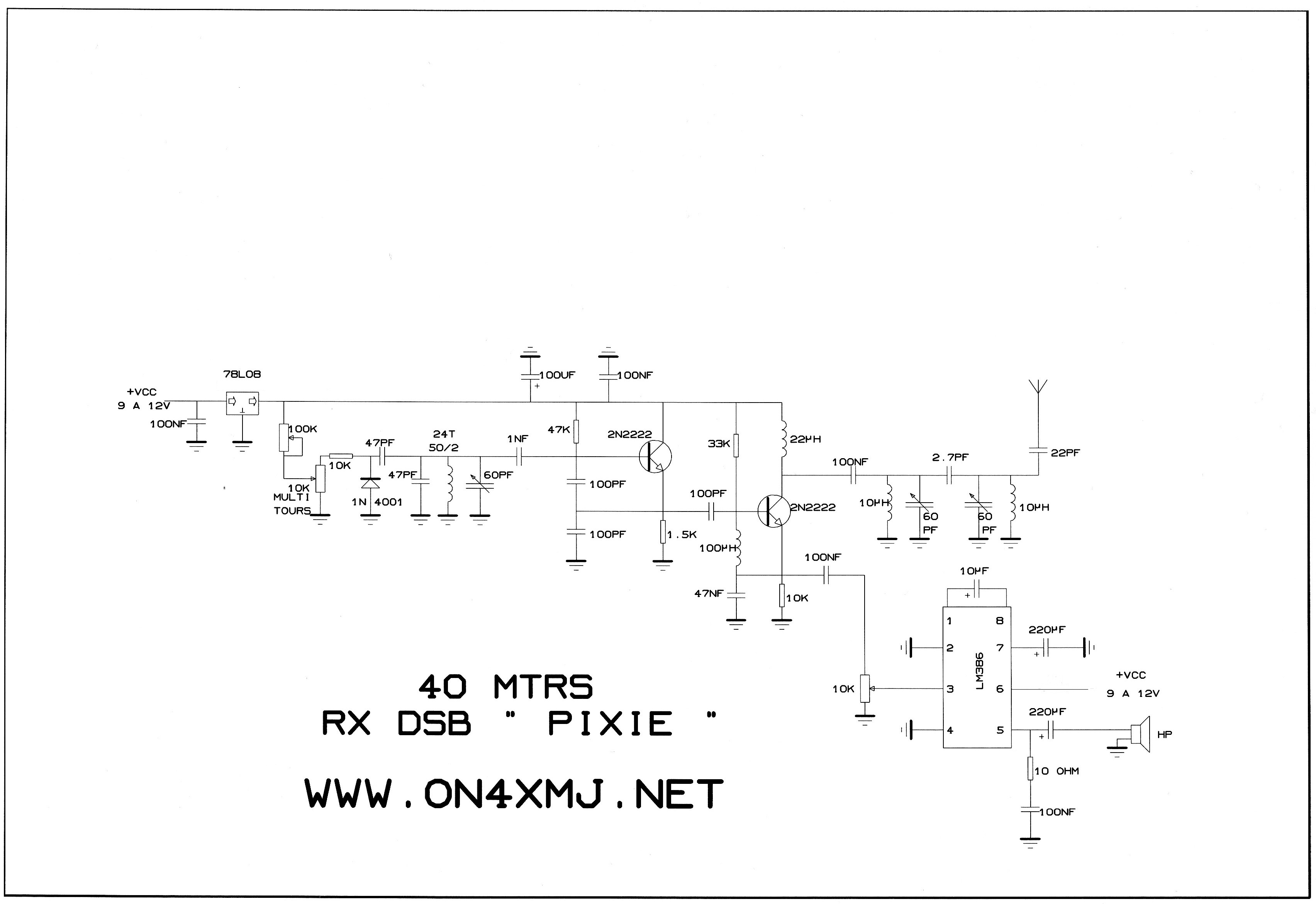

Le schéma. ( cliquer ici pour le voir en taille réel )
