Conçu par Luc, F6BQU ( http://lpistor.chez-alice.fr/rx3bds.htm
), voiçi son excellent rx 3 bandes, platine à laquelle je rajouterai un
tx cw pour en faire un véritable trx 80 - 40 - 20 mtrs qrpp.

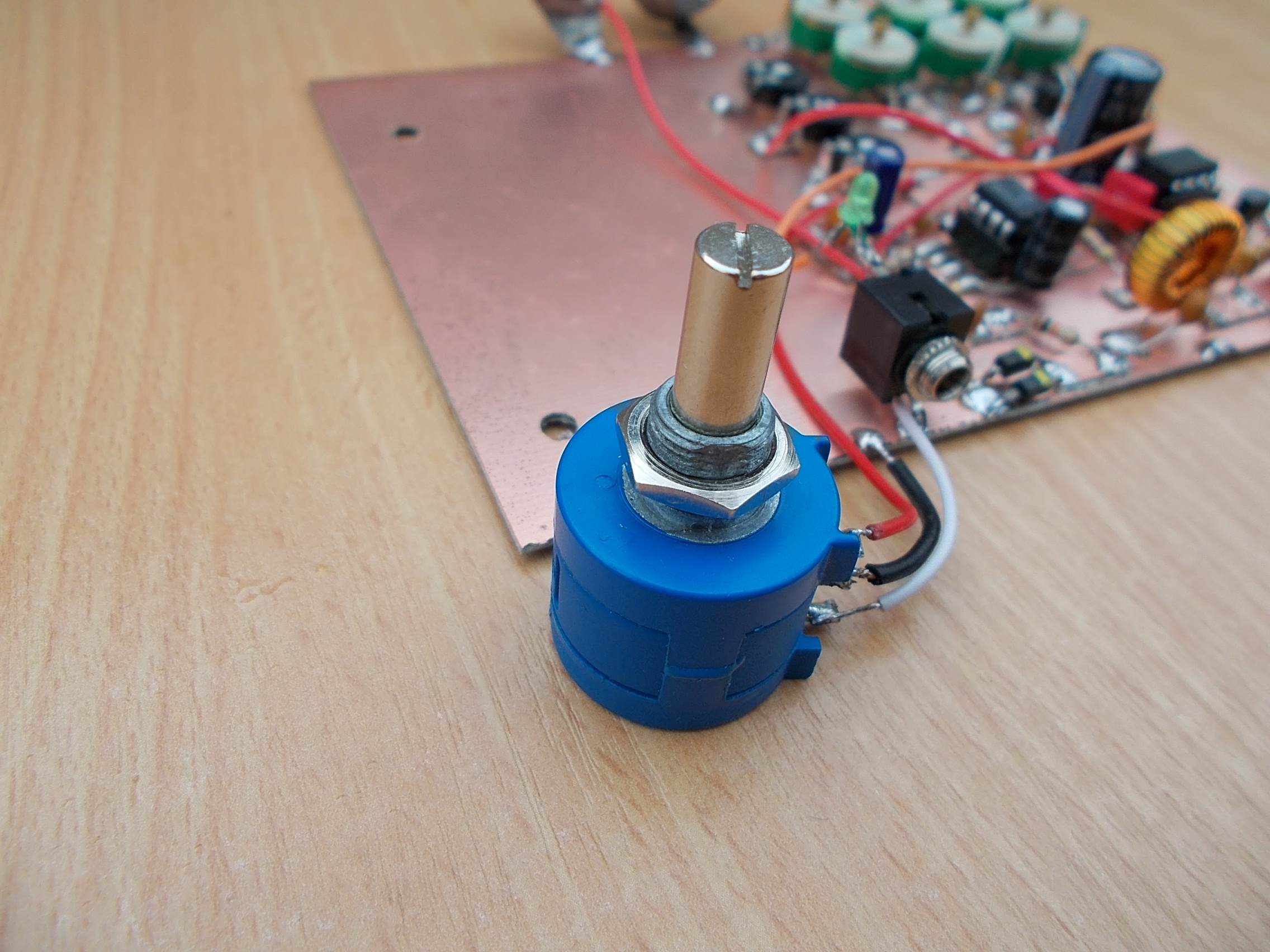

Synthonisation avec un pot multitours, à la place des 2 pots normaux comme sur le schéma de Luc, améliore grandement le confort.

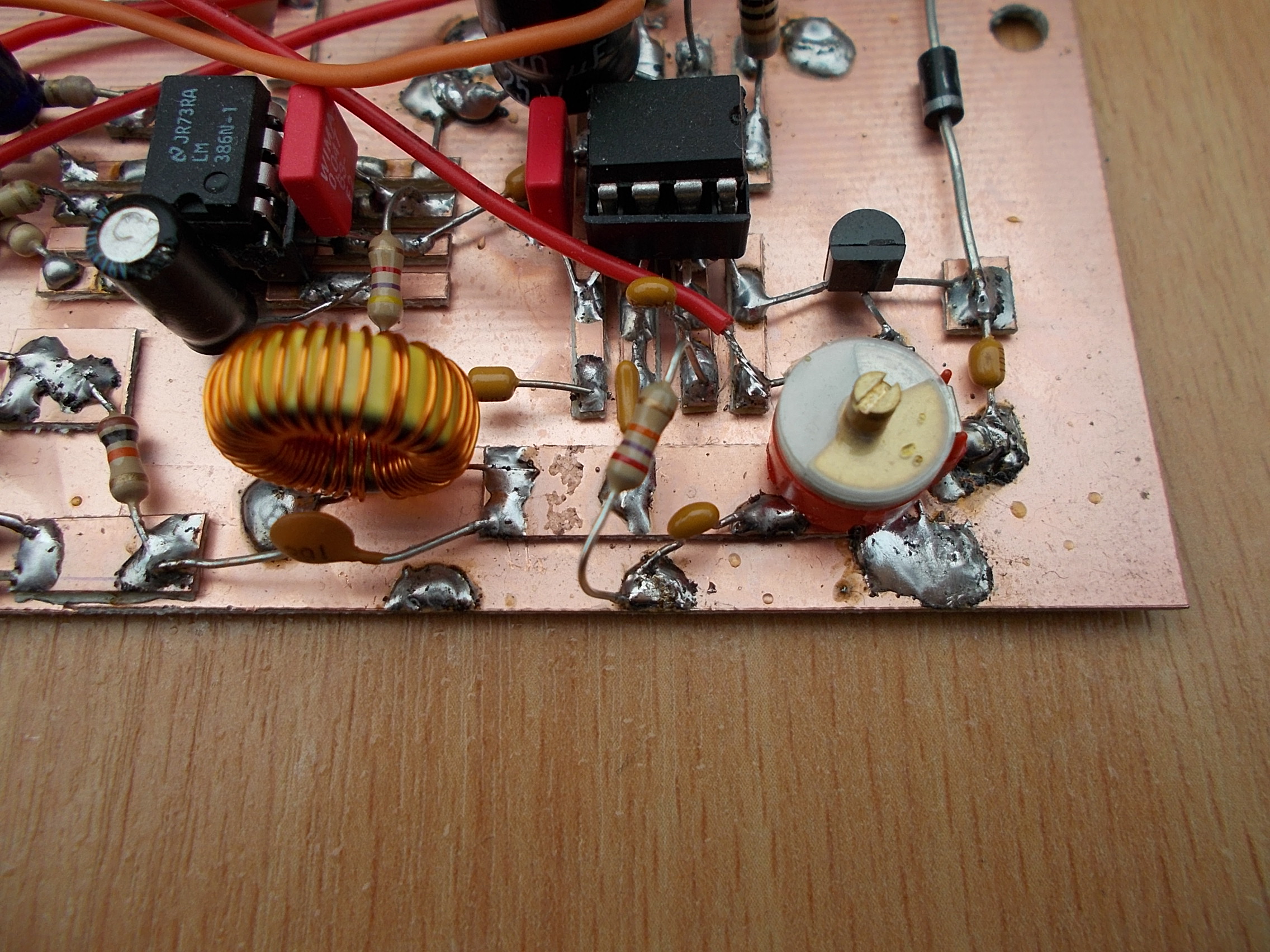

L'ajout
d'une résistance au SA612 ( patte 7 ) améliore spectaculairement la
réception sur 40 mtrs, indispensable ! ( aussi faire la modif pour le
bf245 ).

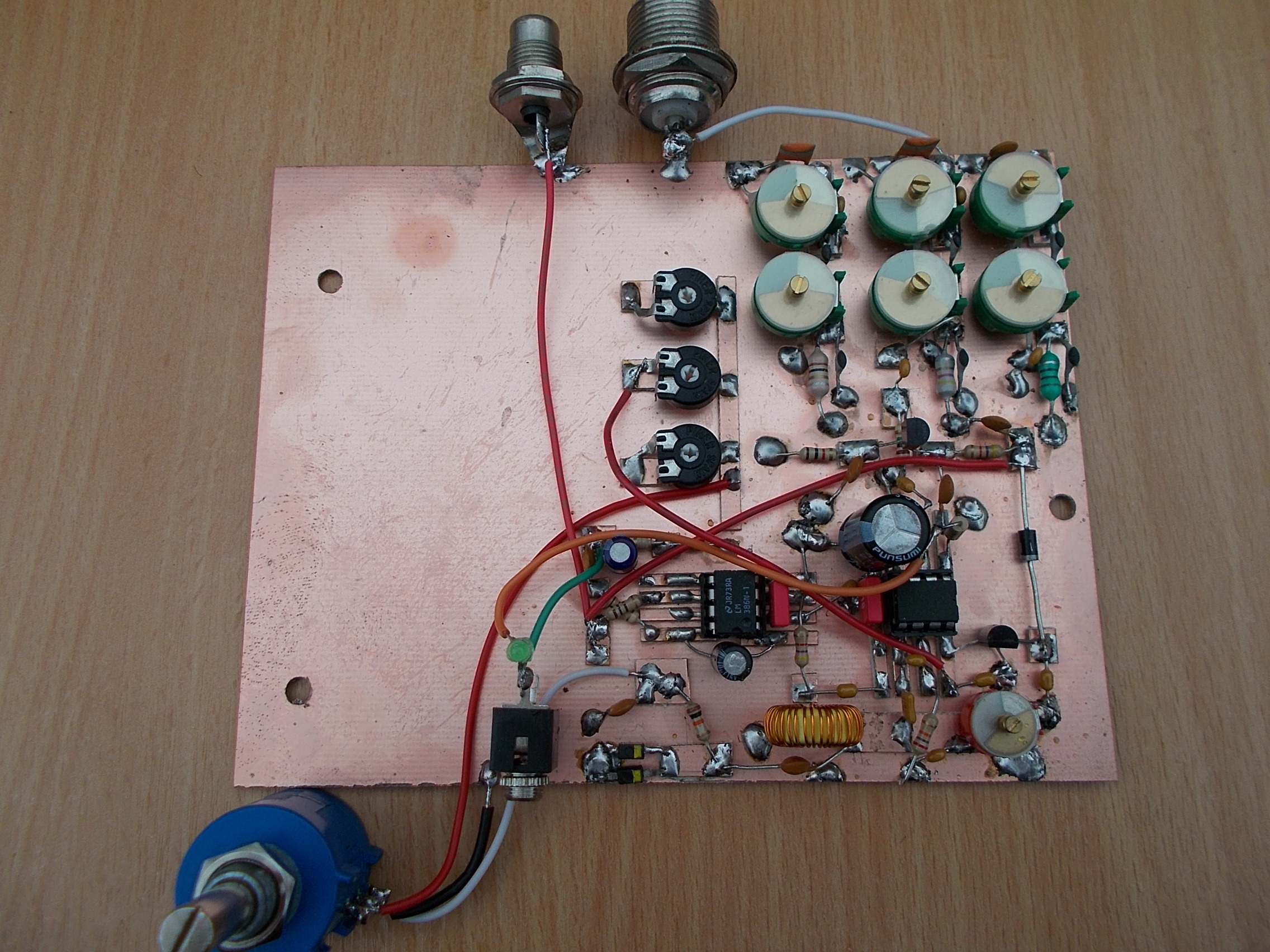

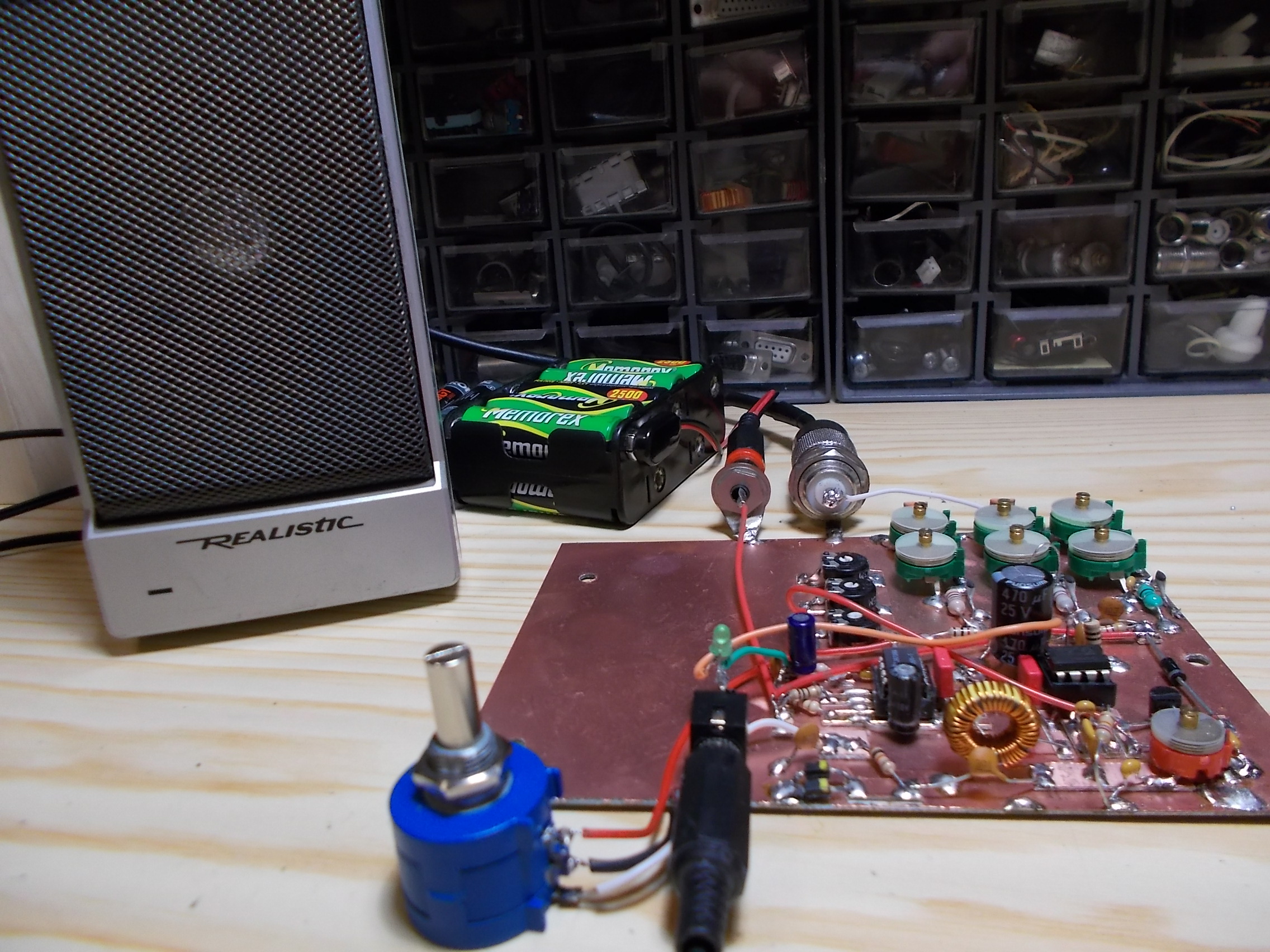

La
platine est juste cablée pour 40 mtrs, pour un premier essai ; c'est
excellent ! une petite vidéo pour vous en rendre compte. - - - > https://www.youtube.com/watch?v=Dr2x7T8XCPY

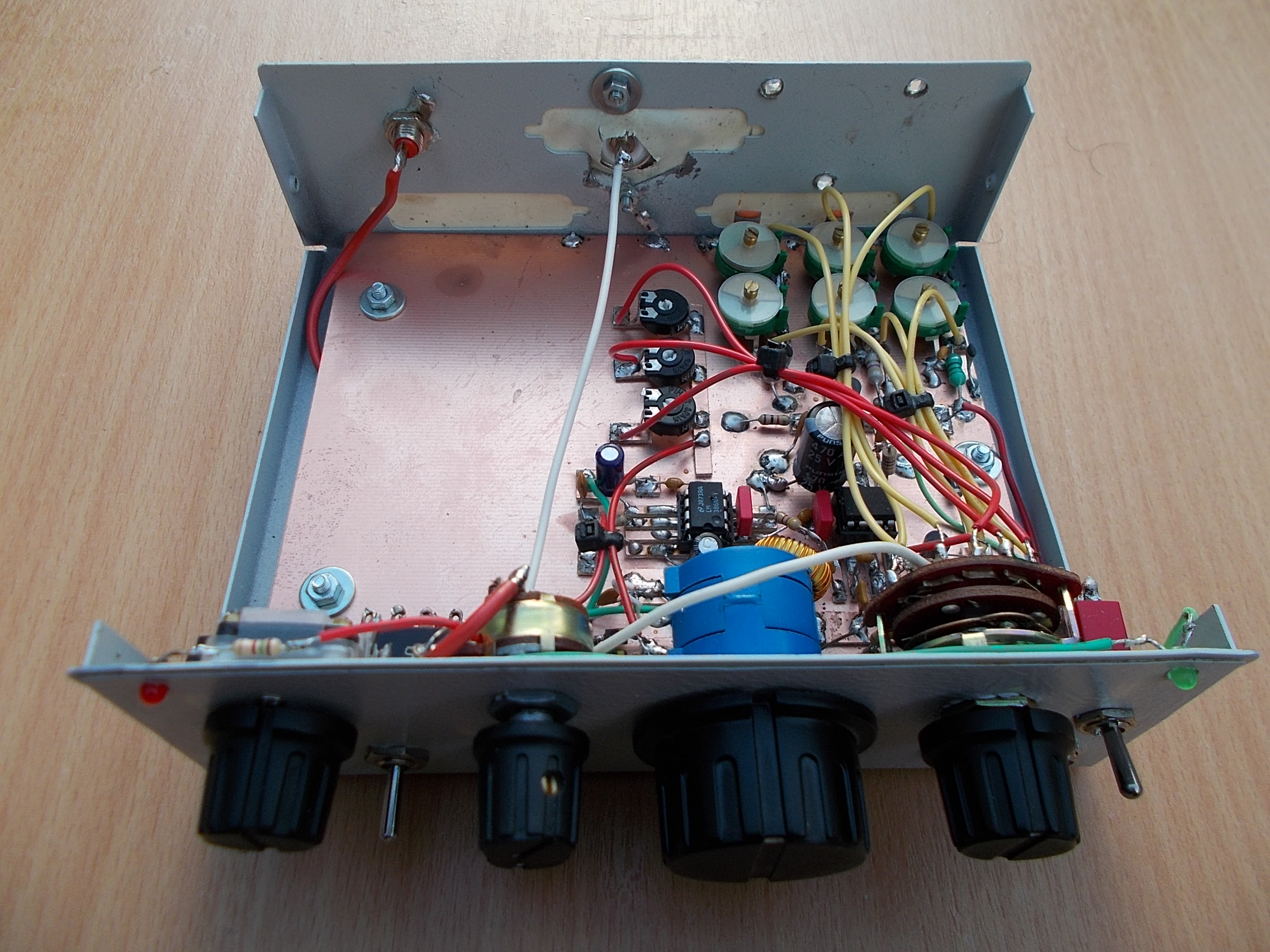

Dans
son coffret, cablage réalisé, il manque juste encore le support pour la
pile de 9v et la sérigraphie de la face avant ; la moitié gauche
de la platine recevra le tx, objet d'un autre article.

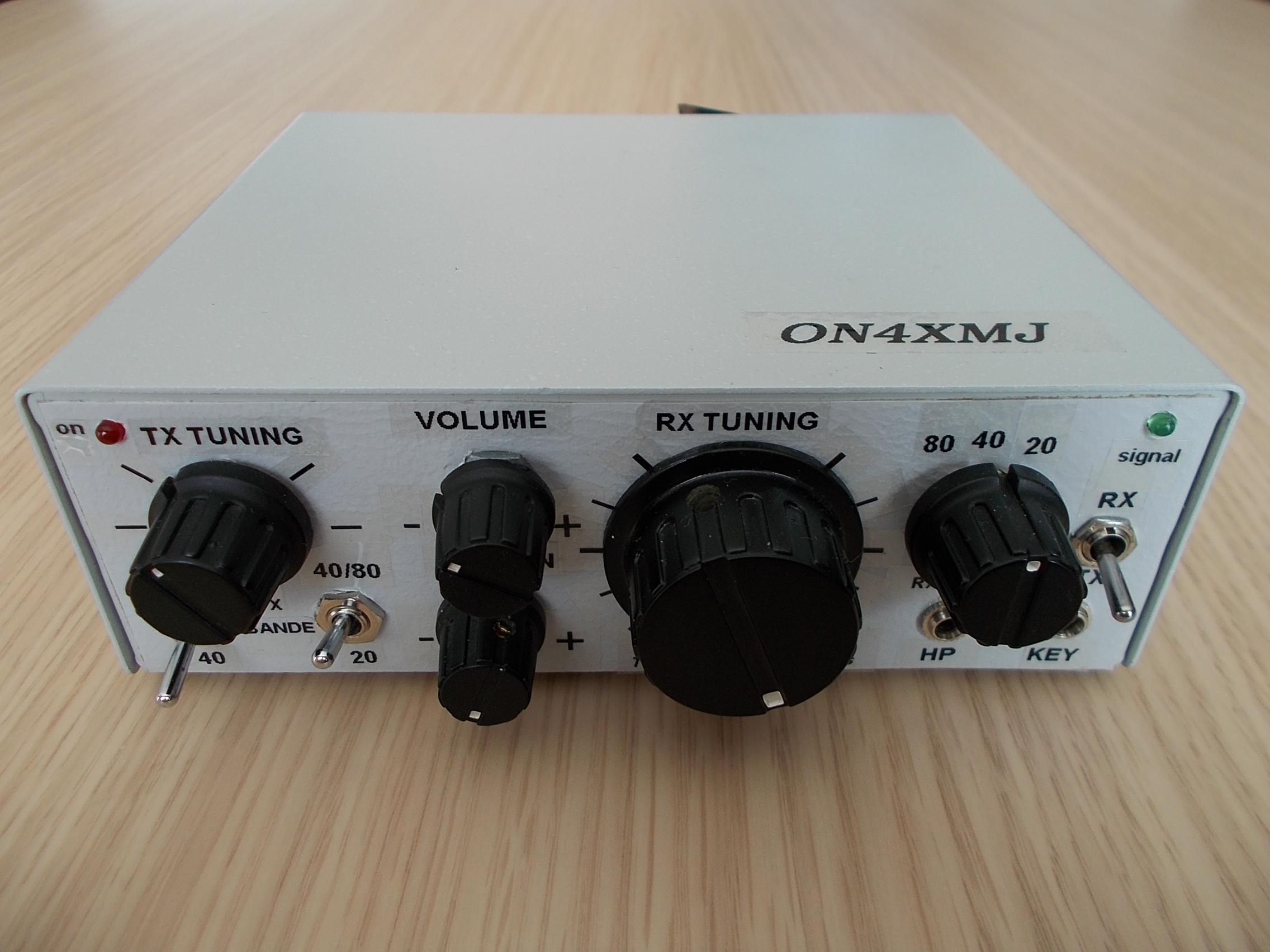

Ici
il est terminé ! les commandes pour le tx sont déjà là mais il reste
l'implantation des composants sur la platine, prochain article rubrique
" montages émetteurs "
