Ringo Ranger 2 mtrsConstruite pendant une réunion du radio-club ON5MTE, voiçi une antenne vhf 2 X 5/8, connue sous le nom de " Ringo Ranger ".

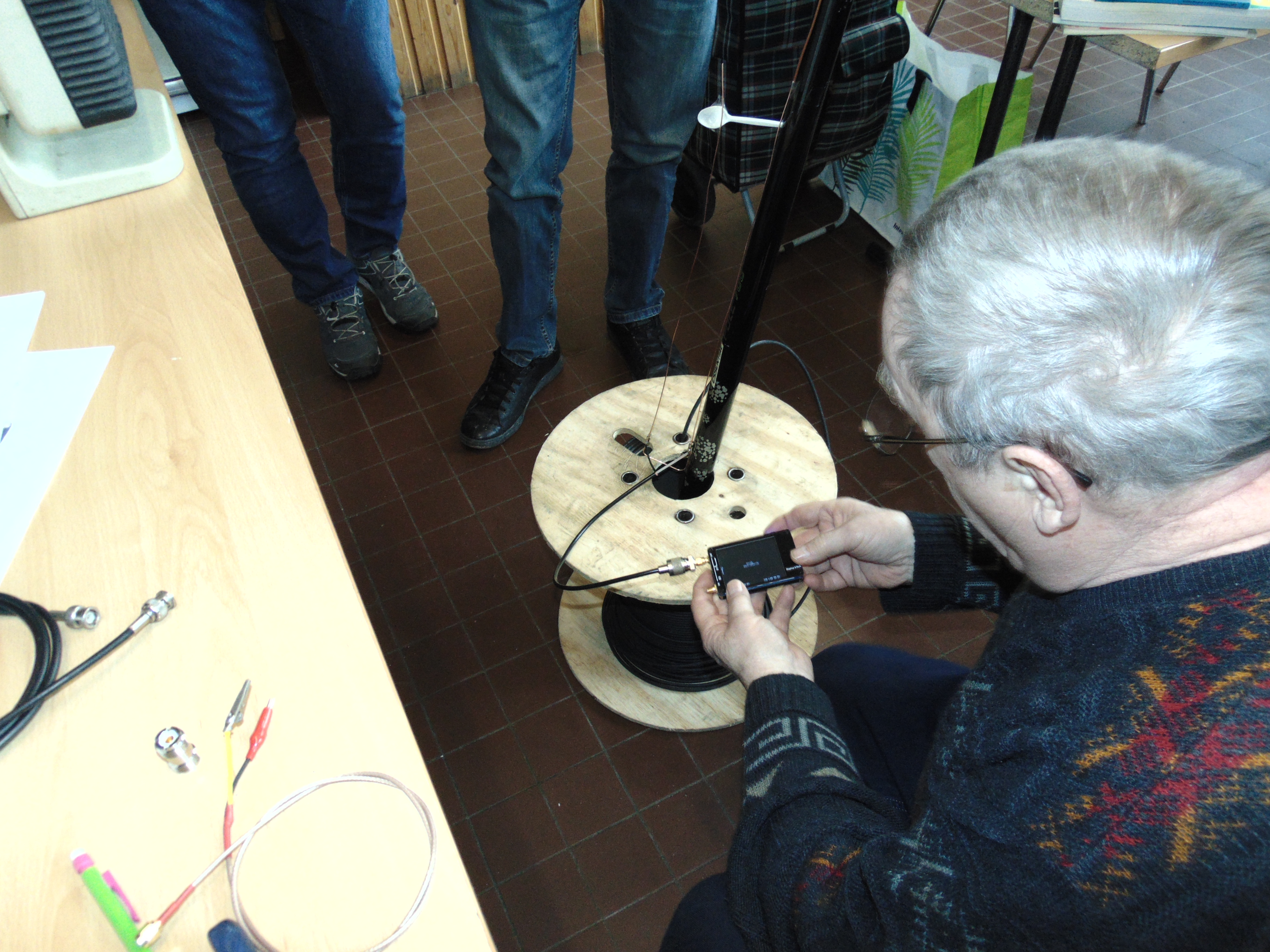

En respectant les cotes on tombe pile sur une résonnance à 145 mhz, mesure effectuée par Jacques ON4LGD et son mini vna - remarquez la cuillère en plastique faisant office d'écarteur ...

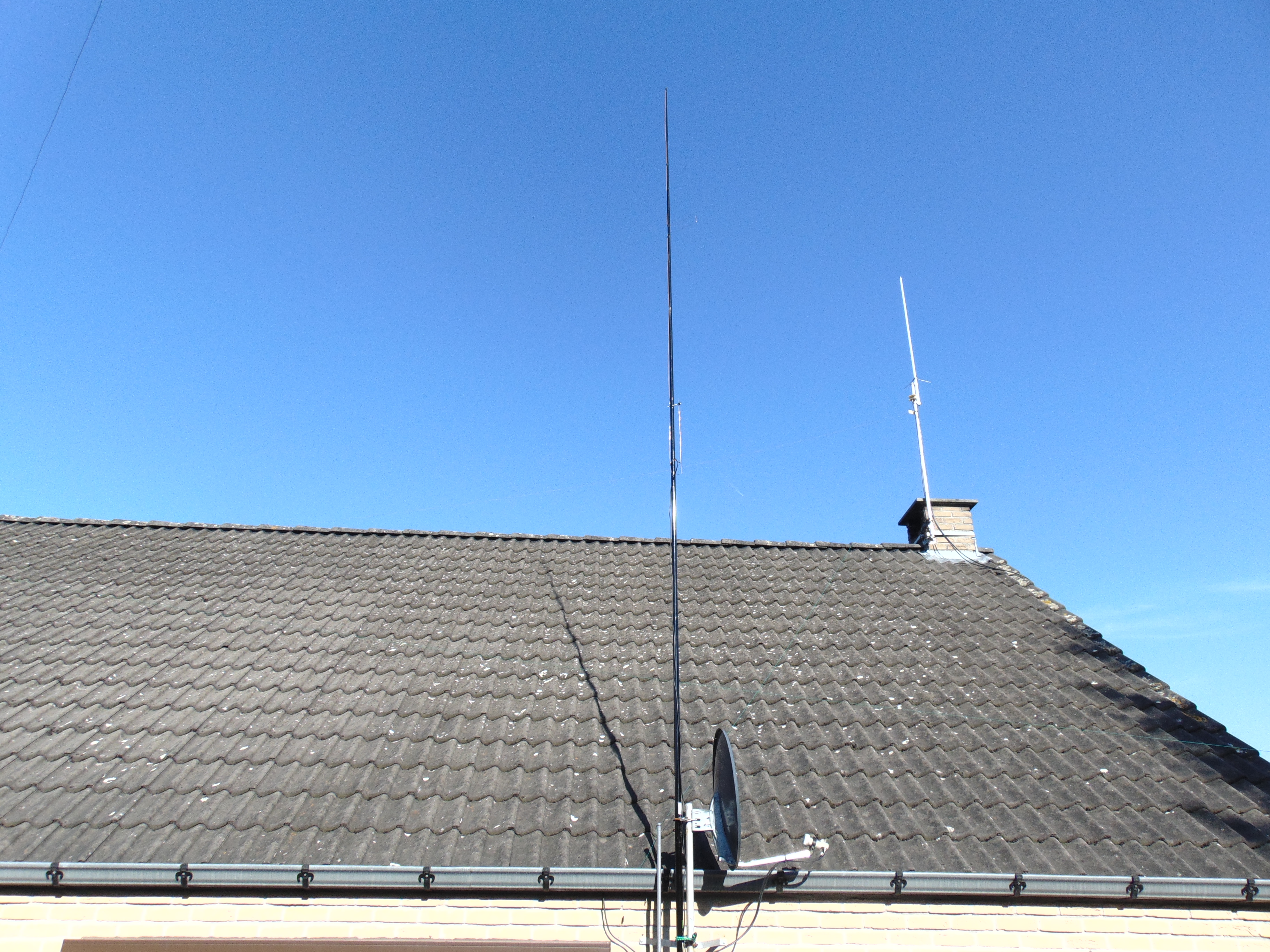

L'antenne à mon qra ; au premier plan le stub d'adaptation pour le réglage du TOS.

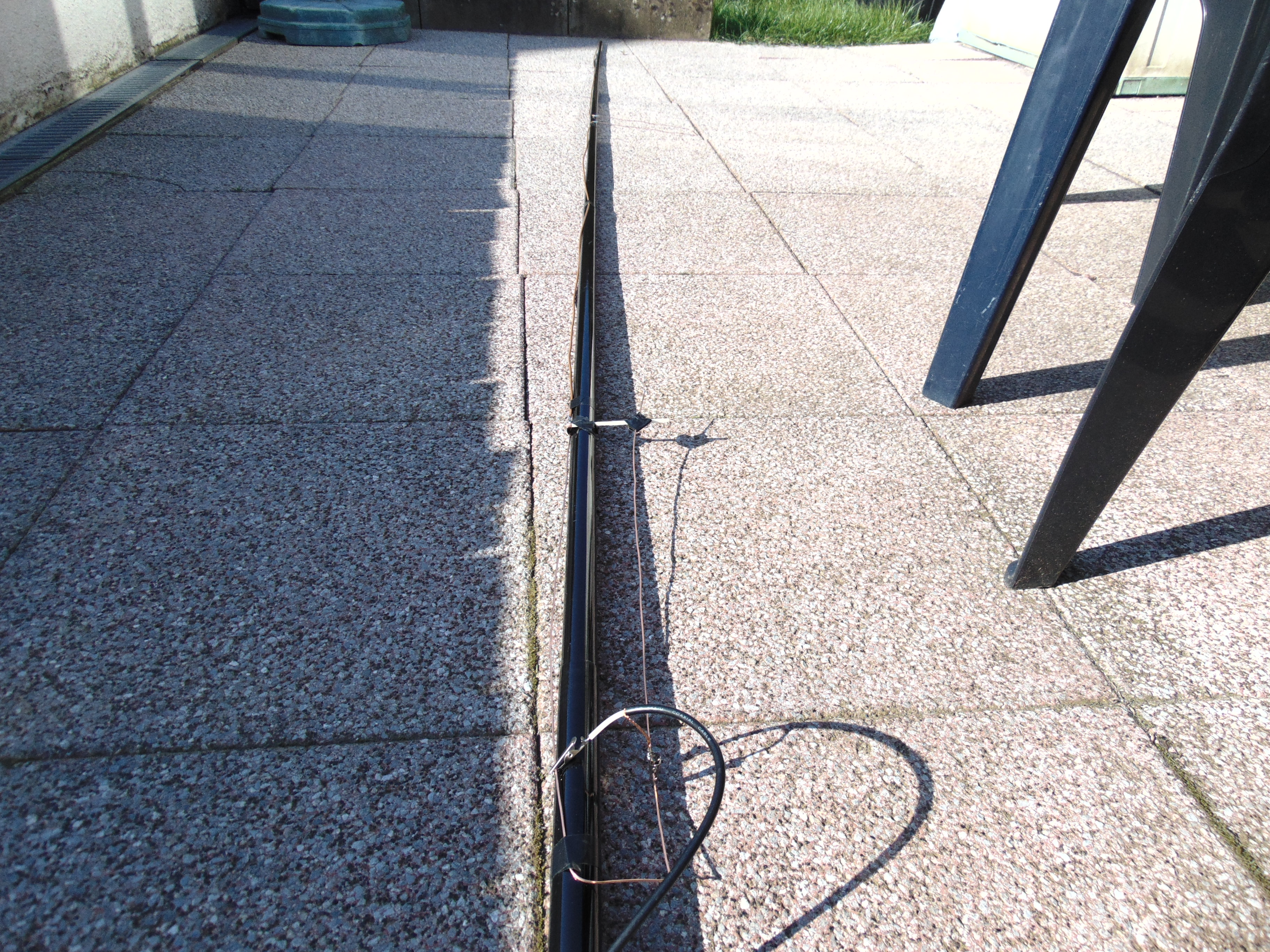

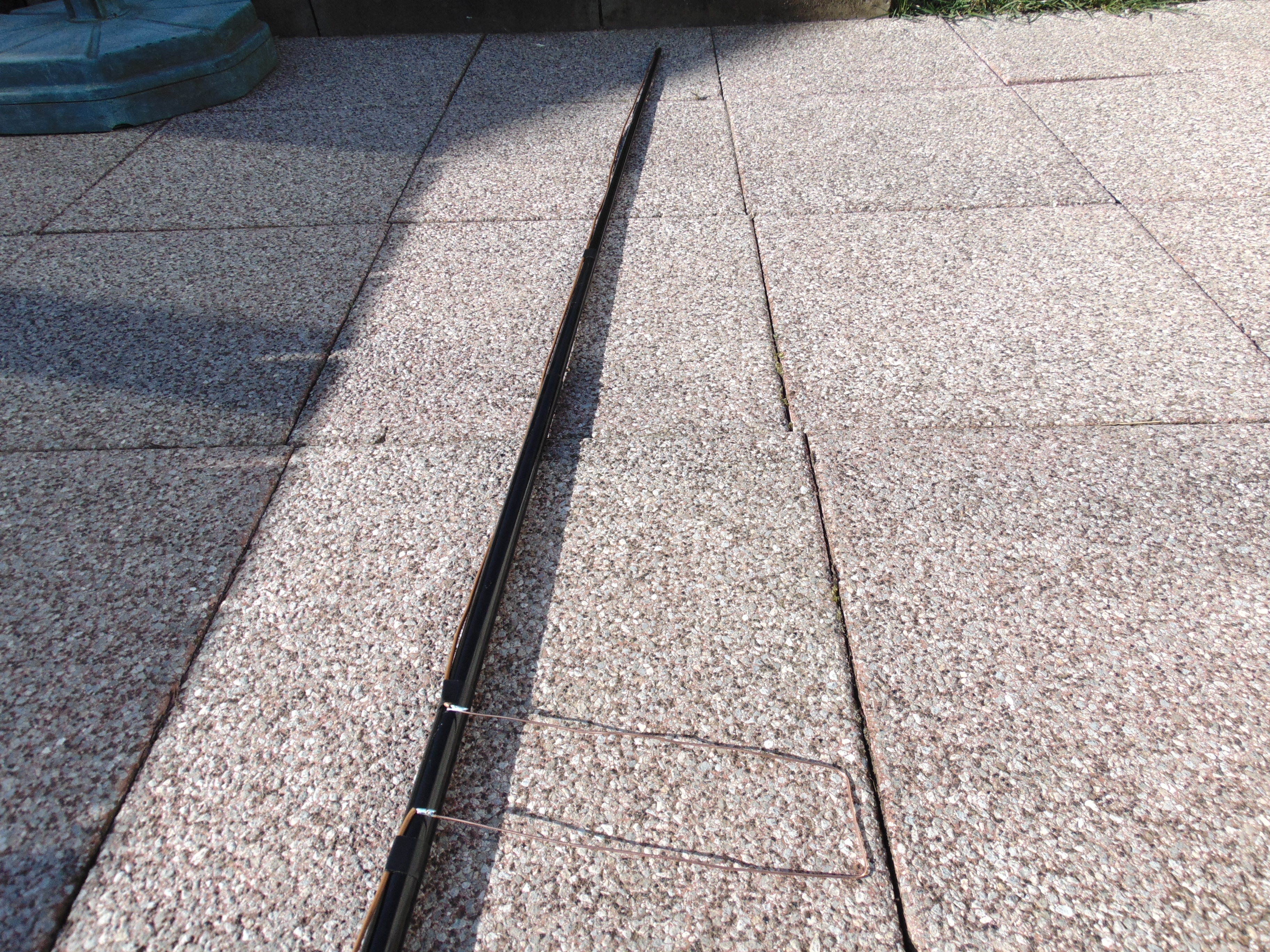

Gros plan sur " l'épingle à cheveux " mettant en phase les 2 éléments 5/8 d'onde.

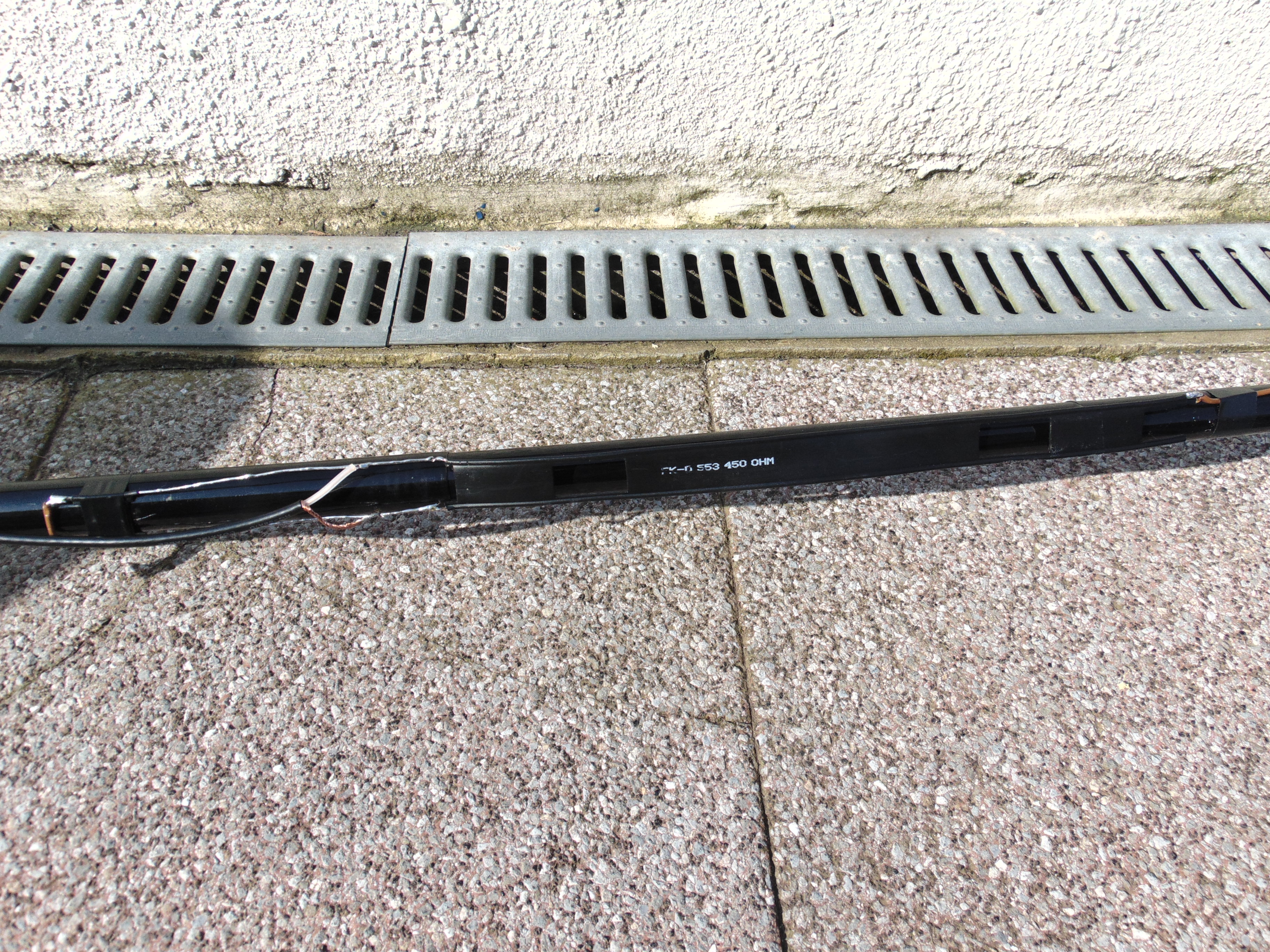

On peut remplacer le stub d'adaptation filaire par un morceau de twin 450 ohms de même longueur, le ROS obtenu est de 1,1.
Les essais : l'antenne est placée moins haute que la 5/8 sur la cheminée et pourtant les signaux sont plus fort autant en rx qu'en tx - il faut dire que le gain est là, on donne généralement 4,5 db pour ce genre d'aérien.

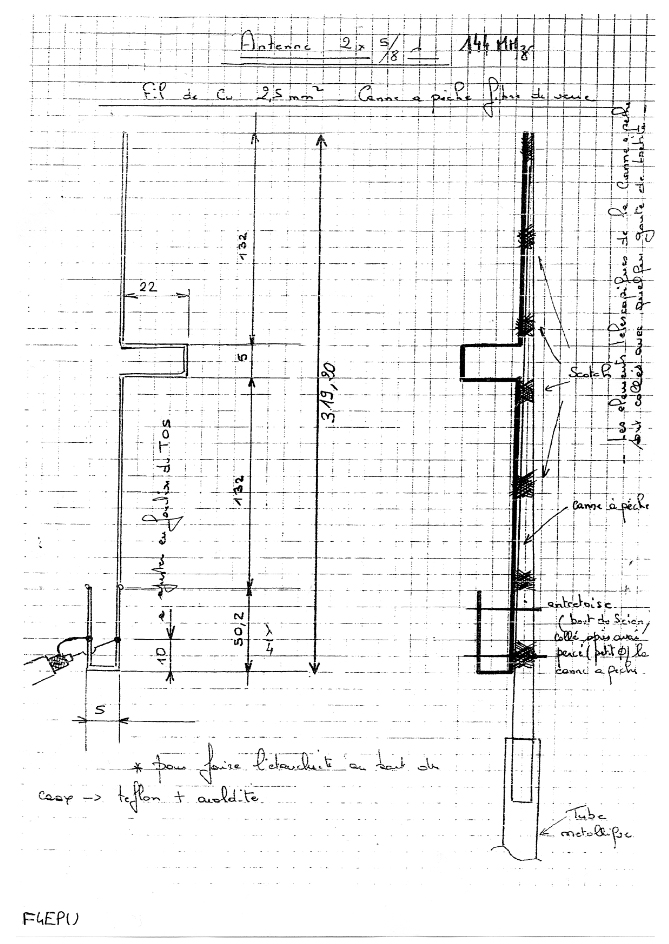

Le schéma reçu de David F4EPU. Peu couteuse, facile à faire, vous pouvez utiliser d'autres matériaux ( tubes pvc, tubes alu ... ) pour la réaliser, le fontionnement est garanti pour le trafic en 2 mtrs.
