 Le Marvel

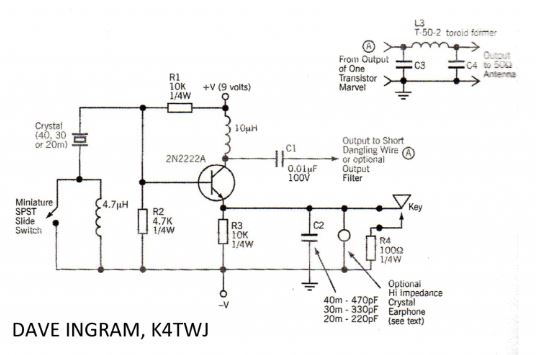

Basé sur le schéma de Dave K4TWJ, quelques modifications ont été nécessaires pour le faire fonctionner correctement.

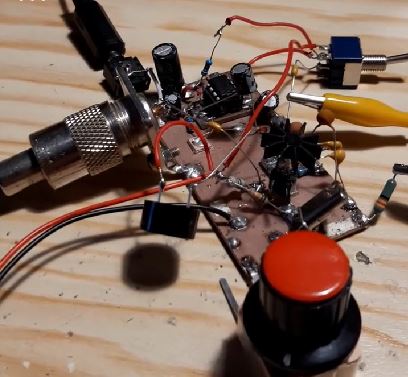

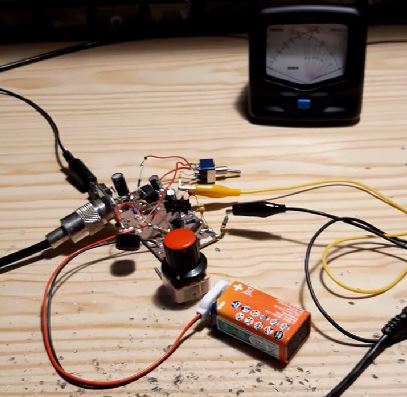

Le premier prototype ( affreux ! ) ; le tx ne sortait quasi rien, remplacement de la résistance de 100 ohms ( dans la ligne de la pioche ) par une inductance de 33 µH, résultat : 0.5w avec une pile de 9v, 1w sous 12v.


En réception, l'écoute se fait avec des écouteurs hautes impédances ; malheureusement on n'entend rien, enfin si mais c'est très très faible, indécodable, le problème est réglé en ajoutant un LM386. Validation du montage par un premier qso avec Peter G0GYY https://www.youtube.com/watch?v=ZaWfWHT8lJM

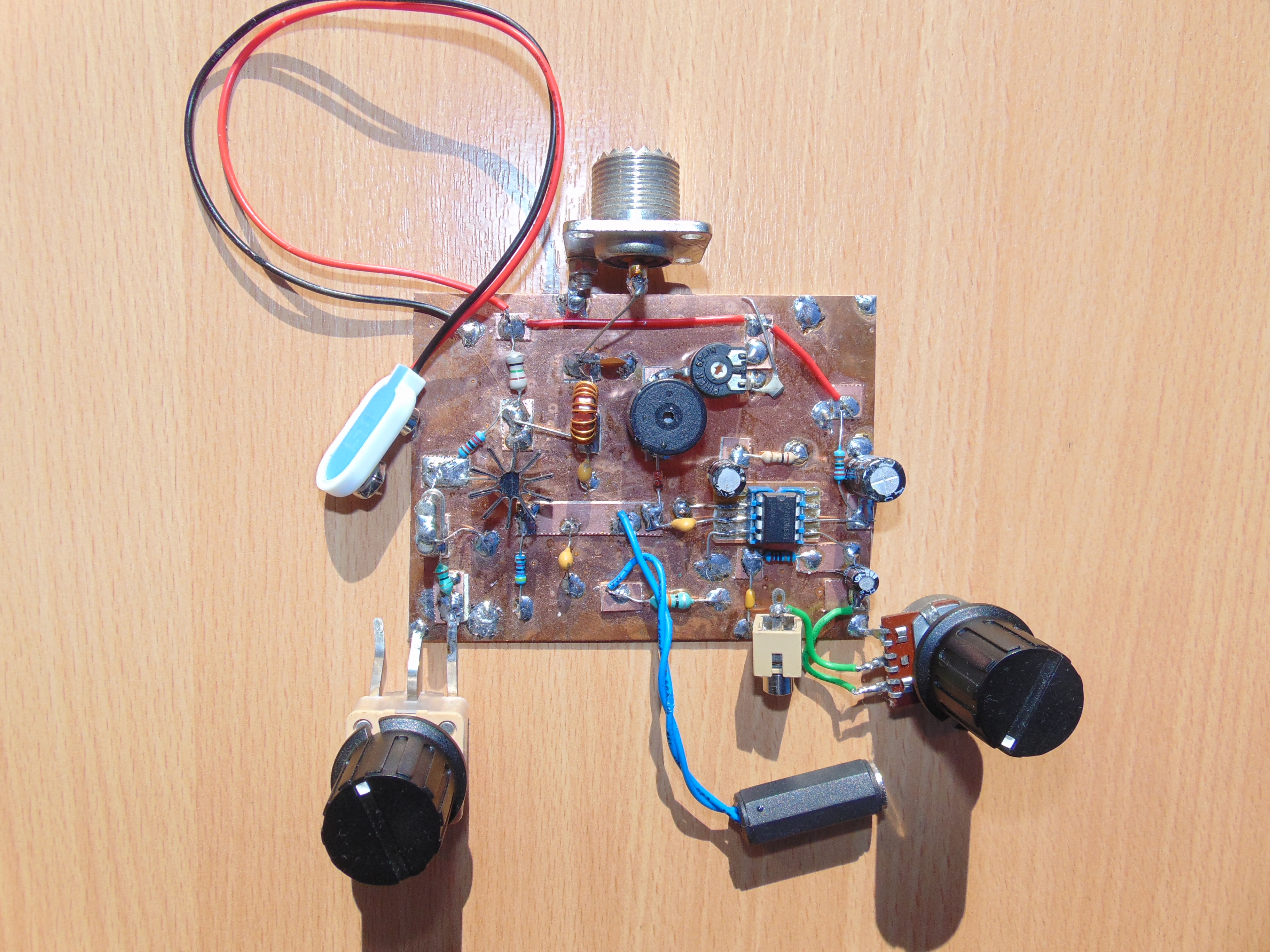

La deuxième platine ( plus propre que la première ), il manque le filtre passe-bas car tore en approvisionnement.

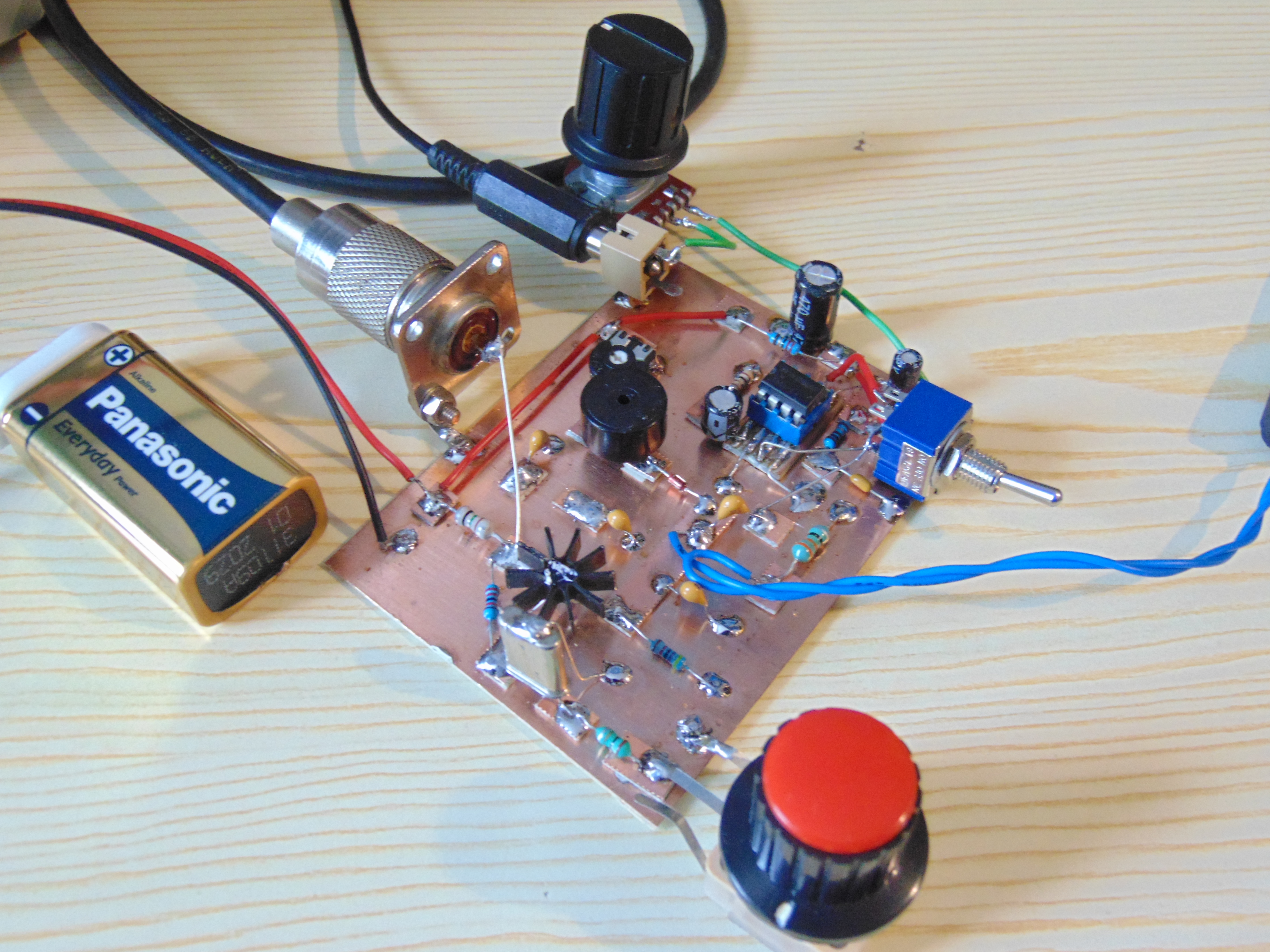

Quelques corrections mineures et voilà la dernière version prête à fonctionner.

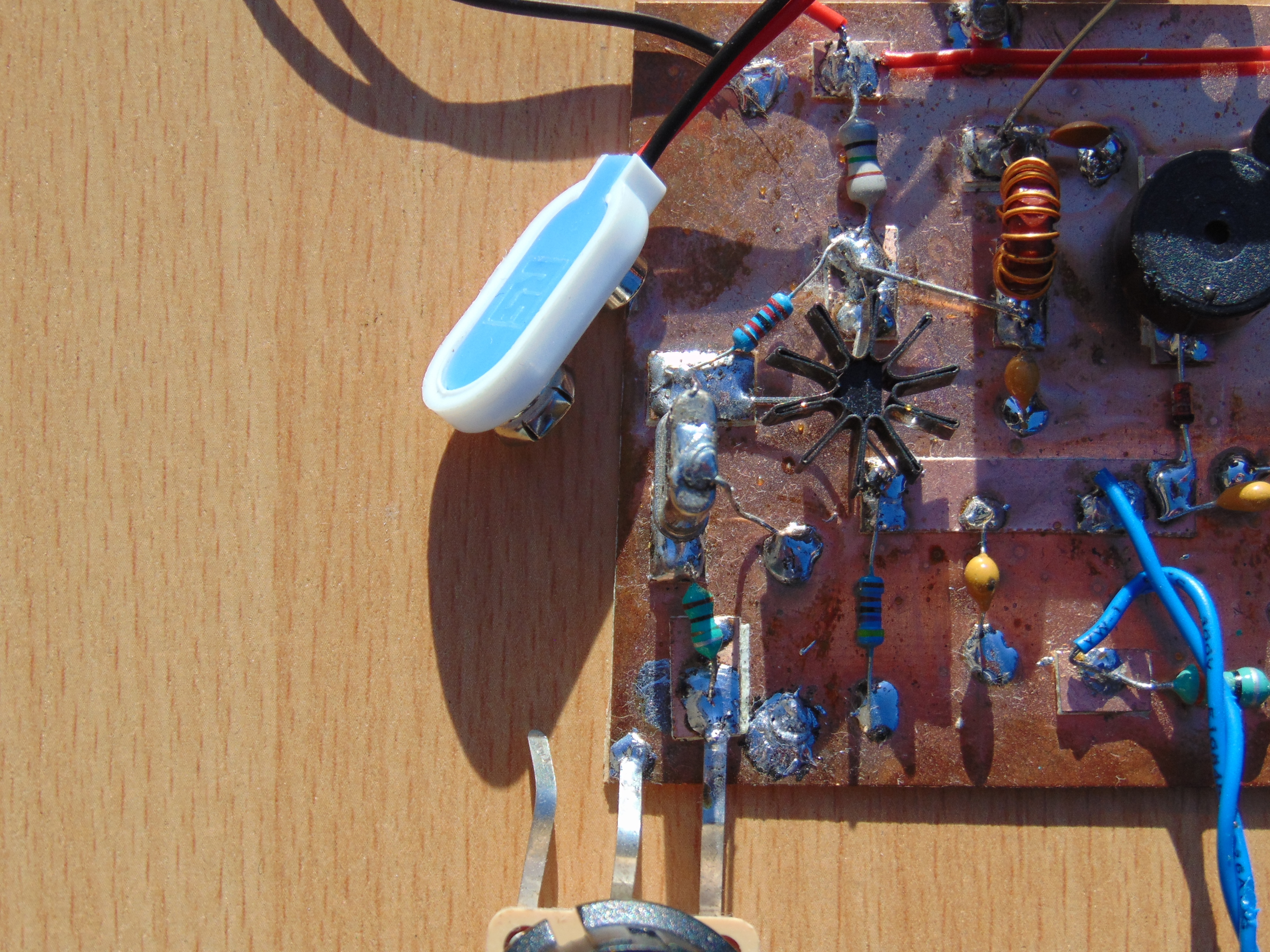

Détail sur l'oscillateur ( 2N2222, essayez d'autres transistors, de types NPN ) ; l'excursion en fréquence va de 7.027 à 7.031 mhz.

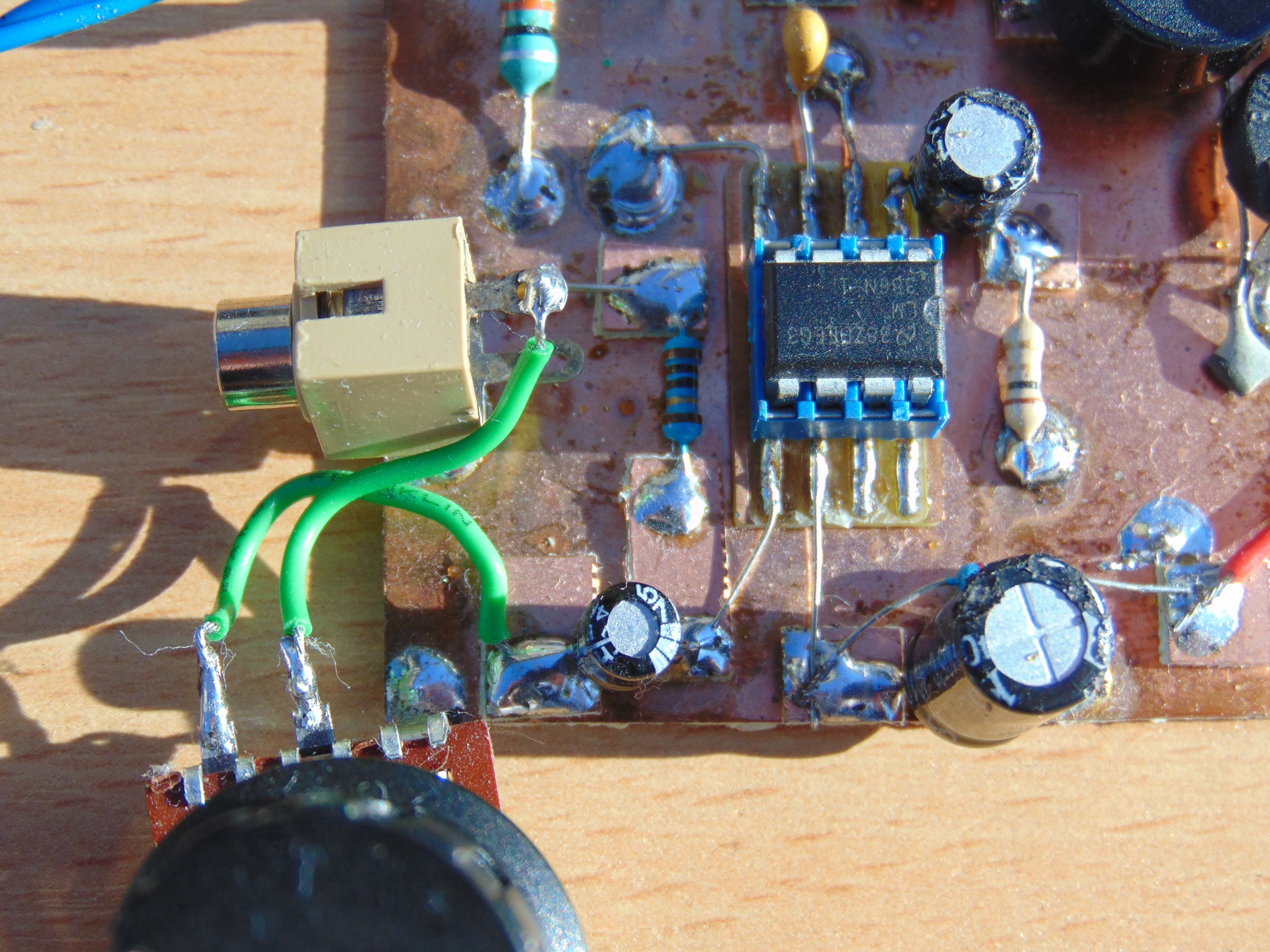

Le LM386 est boosté grâce à sa patte 1 mise à la masse via une capa de 100 µF et une résistance de quelques ohms ; attention ! un pot de volume est absolument indispensable, la BF est très forte et risque de vous " niquer " les oreilles.

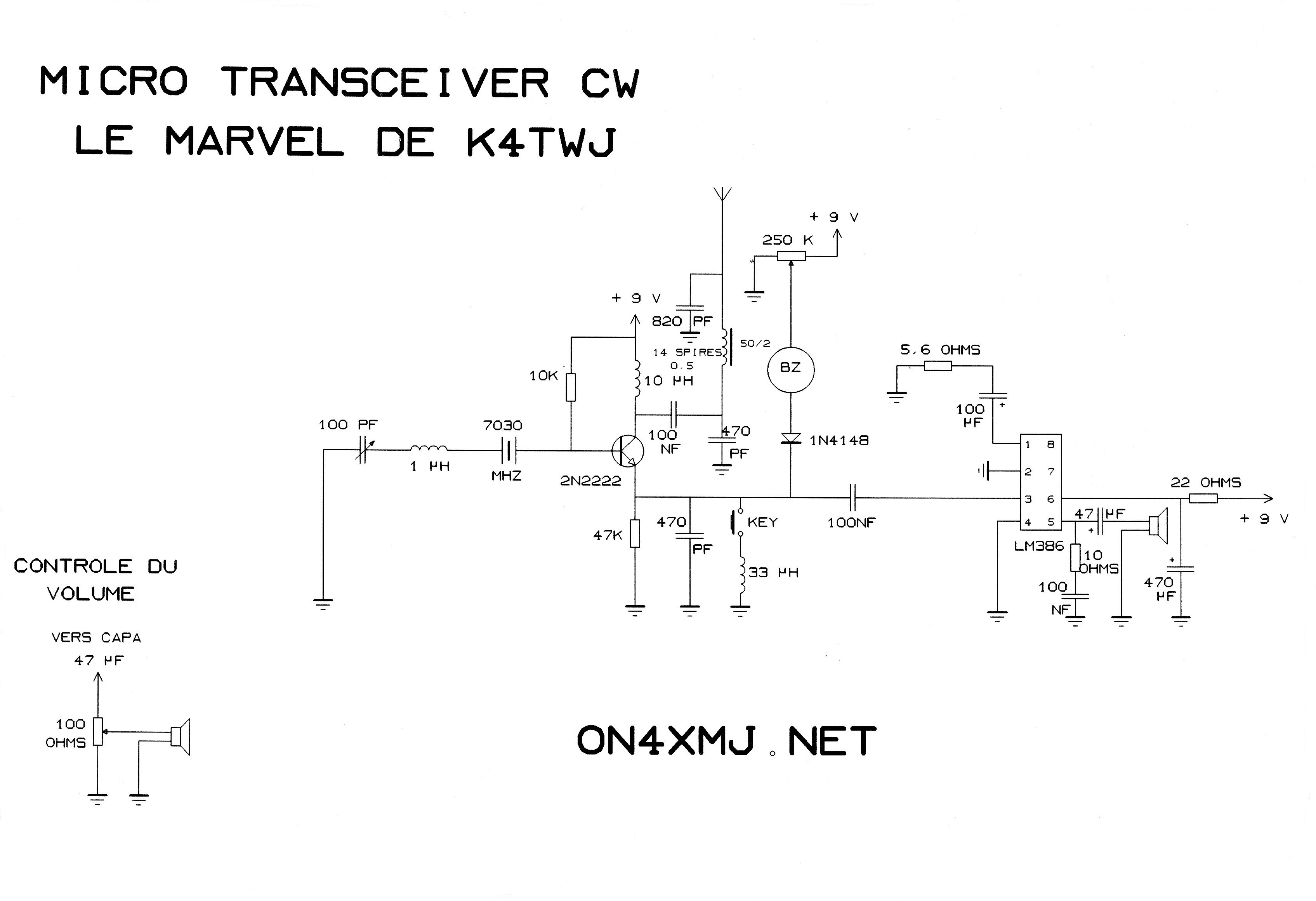

Le shéma - taille réel disponible ici
