 Keyer électronique

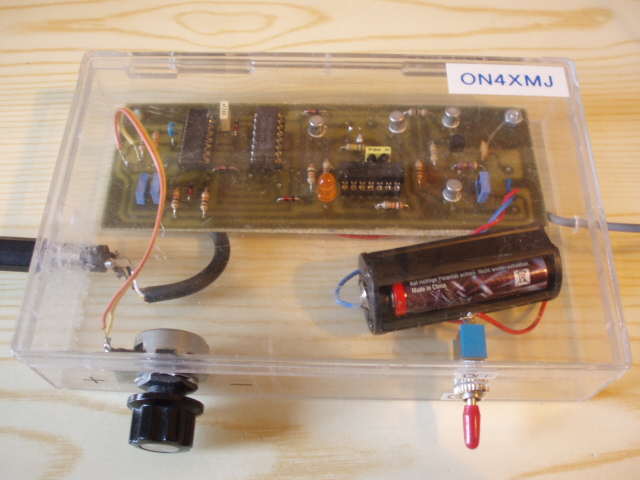

Mon premier " keyer ", réalisé avec des circuits cmos, il fontionne dés la dernière soudure, rien à programmer comme avec un microcontroleur, mais la platine est plus grande avec plus de composants, ah ! rétro quand tu nous tiens !


Le schéma et les explications de F6CRP, Denis ; article publié dans la défunte revue " Mégahertz ".

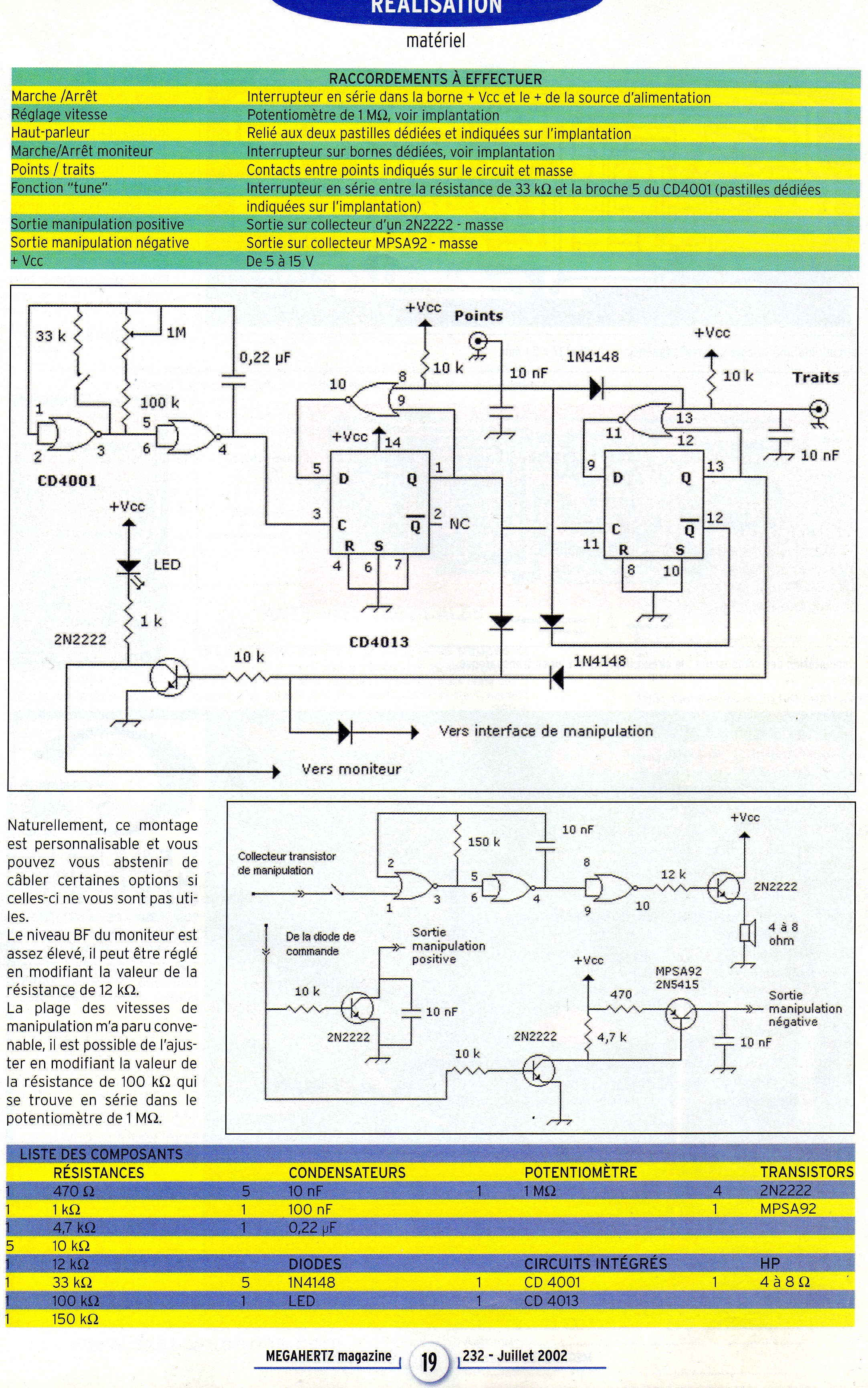

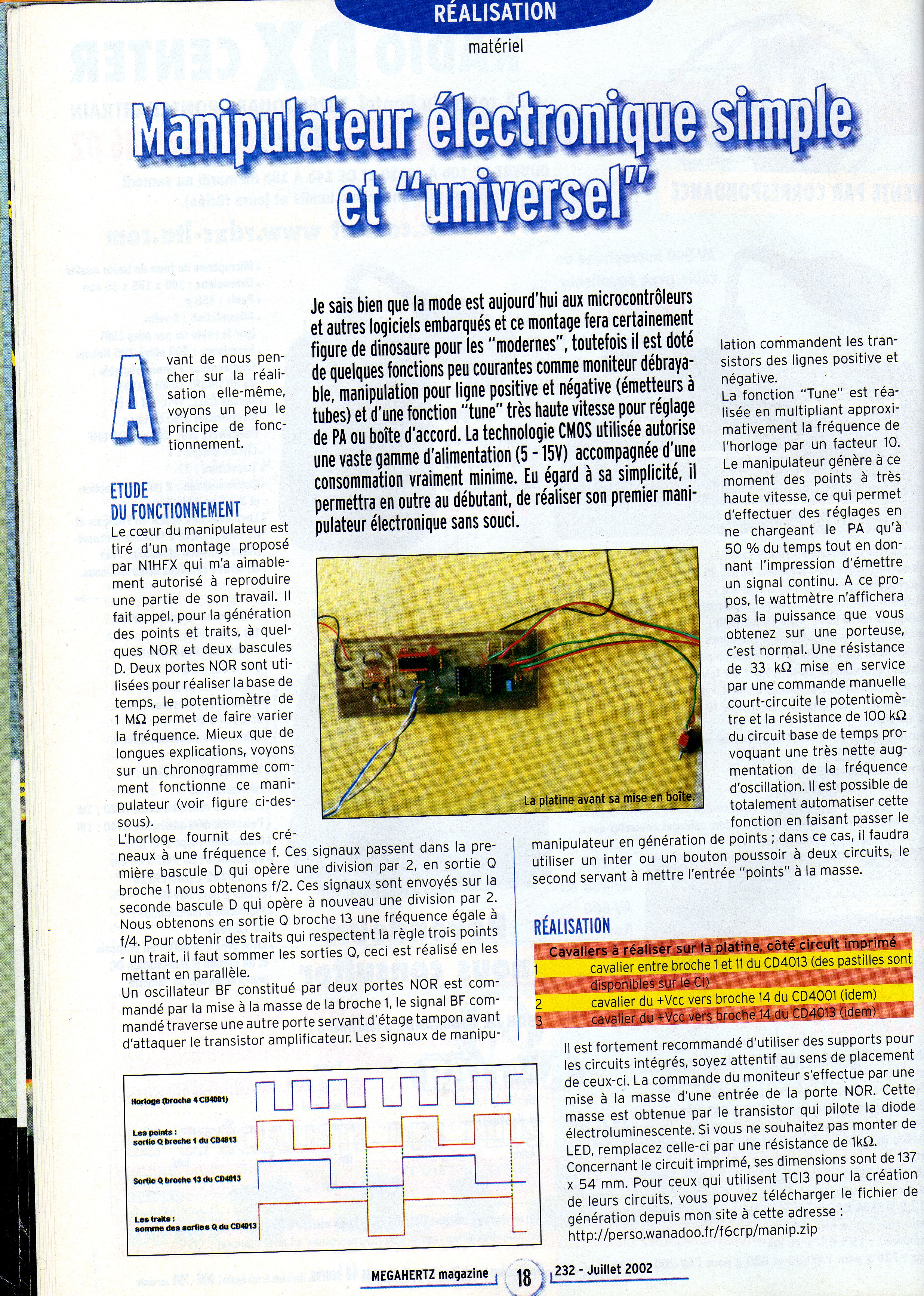

Page 1 ( 2472 x 3467 pixels - 3,47 mo )

Page 2 ( 2166 x 3462 pixels - 2,65 mo )

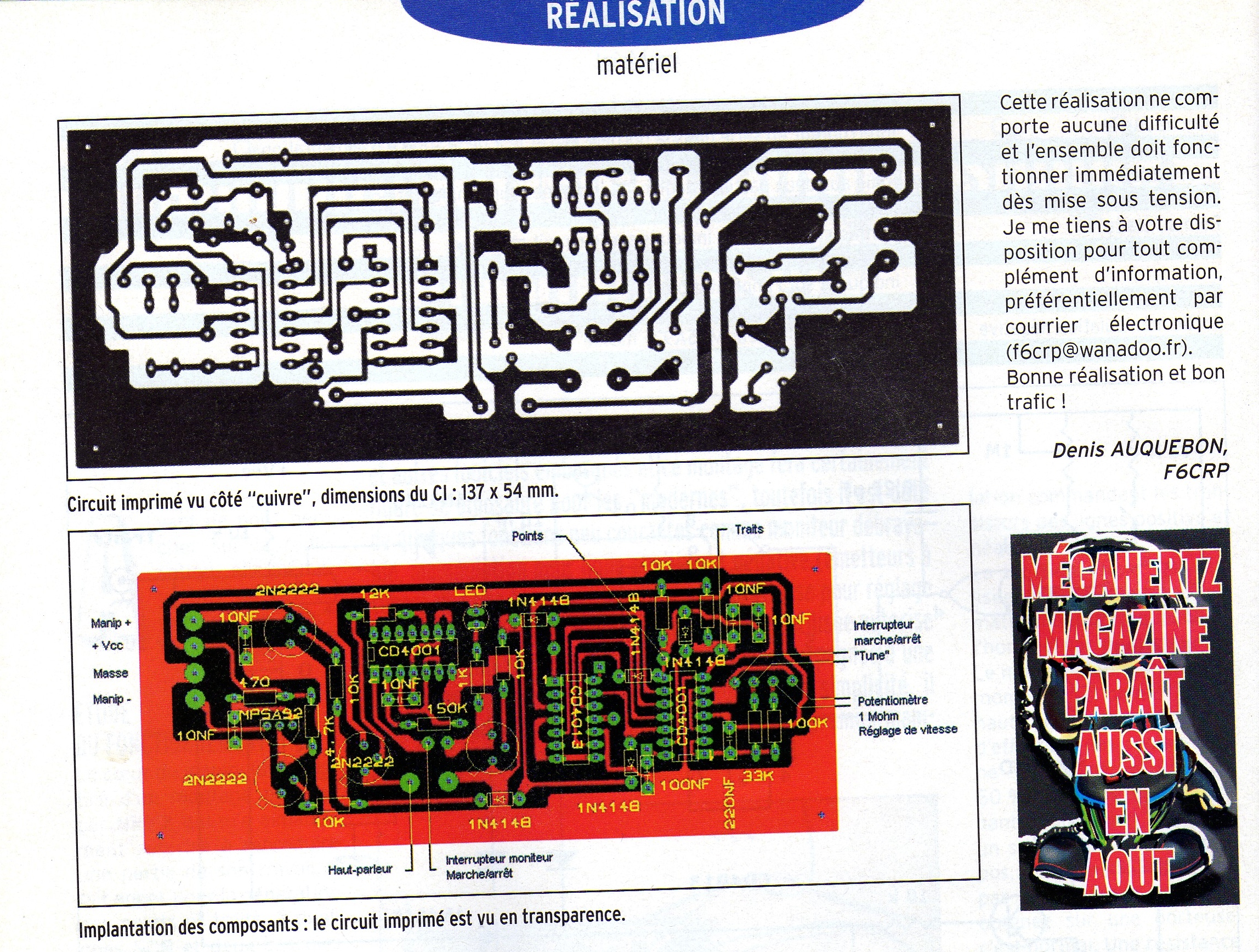

Page 3 ( 2296 x 1736 pixels - 2,82 mo )
