 Dipole raccourci 20 mtr

Ce dipole 14 mhz  raccourci est issu de la yagi 2 éléments raccourcie de KJ5VW ; je n'ai simplement réalisé que le dipole de la yagi.
Montage avec des morceaux de canne à pêche, l'ensemble est donc trés léger et résistant ; la partie électrique est en fil d'électricien monobrin, attaché avec des " coleçons ".

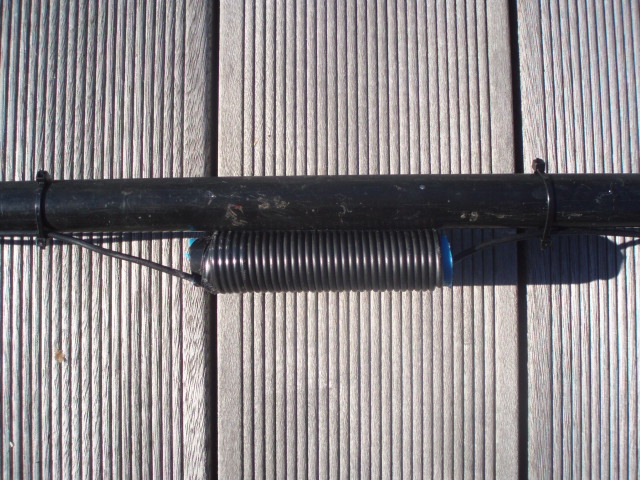

Pour chaque brin c'est un fil de 2,4 m coupé par une self ( 32 spires jointives sur tube plastique diam 22 mm ) - comme d'habitude prévoir un peu plus long, c'est plus facile de couper du fil que d'en rajouter ...
Pas de balun, j'ai simplement raccordé la masse du coax sur un brin et l'âme du coax sur l'autre brin.

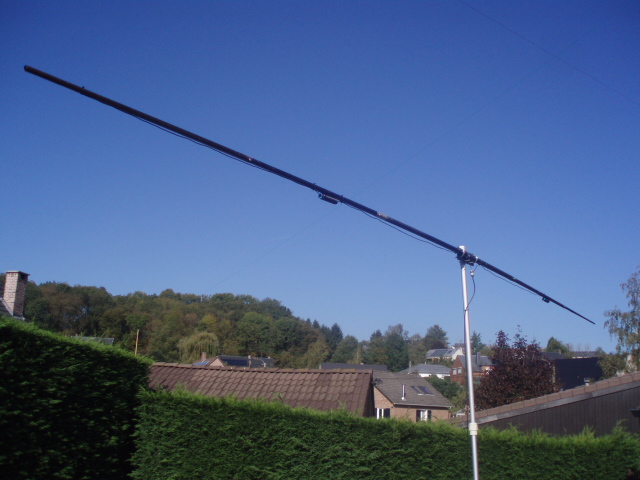

J'ai testé l'antenne à 3 m du sol ; tos parfait sur la moitiée de la bande 20 m, et quelques qso's effectués facilement avec le IC703 et 5w, en télégraphie. J'ai été surpris des rapports envoyés par mes correspondants, je n'ai pas su comparer avec la fuchs ou un dipole full size mais à mon avis ce dipole raccourci  fonctionne très bien, pourquoi ne pas essayer sur le même principe une verticale raccourcie ( avec un ou plusieurs radians à 45° ) ? pour le portable, les petits jardins ...
