Dipole 80 mtr raccourci

Dans un des derniers numéros de la défunte revue " Mégahertz ", F5OCU, Daniel, décrit un dipole raccourci pour le 80 m. Je l'ai testé, mon avis est que cet aérien pour petit jardin fonctionne très bien.
Le dipole fait 2 x 11 mètres, chaque brin coupé en son milieu par une self ; la self : fil électricien monobrin 1,5 carré, avec sa gaine en plastique, 42 spires jointives sur mandrin plastique diamètre 50 mm.
Pour ce dernier, on trouve du tuyau de ce diamètre dans les bons magasins de bricolage ou dans les magasins vendant des piscines ; pour ma part, récup cartouche de silicone, le diamètre est quasi de 50 mm ( 49 mm ).
Pour la règler, coupez petit à petit l'extrémité des brins ; j'ai obtenu 80 khz de bande passante - soit toute la portion cw du 80 m - avec un TOS max de 1,5 ( 1,1 sur 3.560 ).

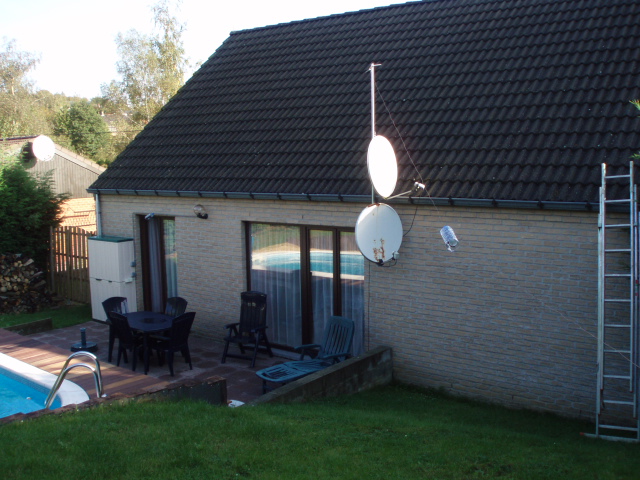

Les premiers essais : dipole en V inversé ( au dessus des paraboles ), un brin vers l'échelle, un autre vers la gauche de la maison ( on distingue mal le fil mais bien les selfs, dans les bouteilles en plastique ).
Malgrés ce dégagement très défavorable, j'ai pu faire quelques qso's ( l'emplacement définitif de l'antenne est plus haut, sur le pignon de la maison ).

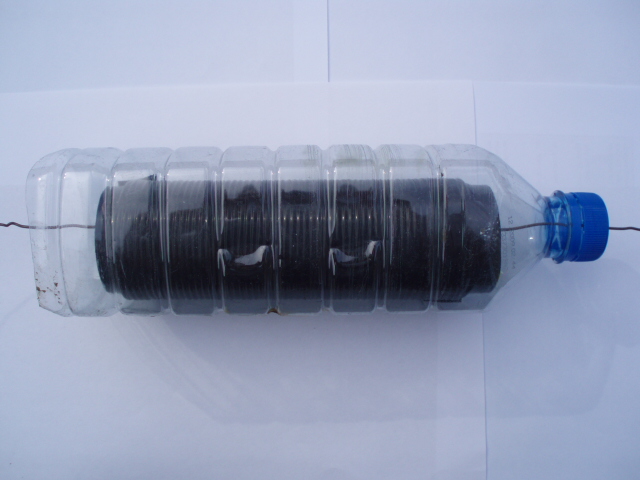

Détail d'une self enfermée dans une bouteille en plastique ; le fond est découpé, le bouchon percé d'un trou du diamètre du fil.
Attention ! Daniel m'a signalé qu'il n'était pas nécessaire d'enfermer les selfs dans une boîte ou une bouteille en plastique, il suffit d'utiliser du fil d'électricien de couleur noir car résistant très bien aux UV et de laisser la self à l'air libre ; son antenne résiste ainssi depuis 10 ans sans aucuns soucis ! il ne remplace que le fil en nylon qui sert à tendre ce dipole - effectivement pour ma part j'utilise de la cordelette de maçon que je dois aussi remplacer de temps en temps car victime de l'humidité, des intempéries ...
Article original de Daniel, F5OCU, cliquez sur les liens
