 Dipole 40 mtr raccourci

Pour les vacances, petit jardin, portable, ... , voici un dipole raccourci pour le 40 mtrs, idée de F8CED Cyrille.

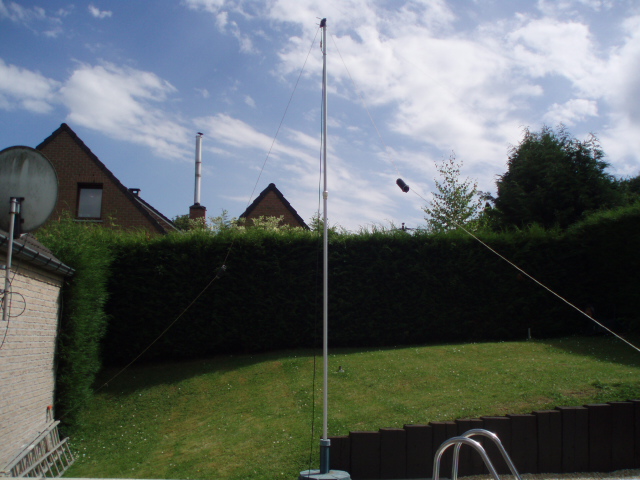

Construit la veille de partir en vacances, au cas où je ne pourrais pas tendre mon long fil de 20 mtrs, ce dipole est deux fois moins encombrant que le full size . Faute de temps pour le tester, je n'ai fais que règler l'antenne, en V inversé et à 4 mrts du sol : j'ai obtenu un tos inférieur à 1.5



Dimensions : une longueur de 2,55 mtrs, une self, suivi d'une autre longueur de 2,55 mtrs - même chose pour l'autre coté.

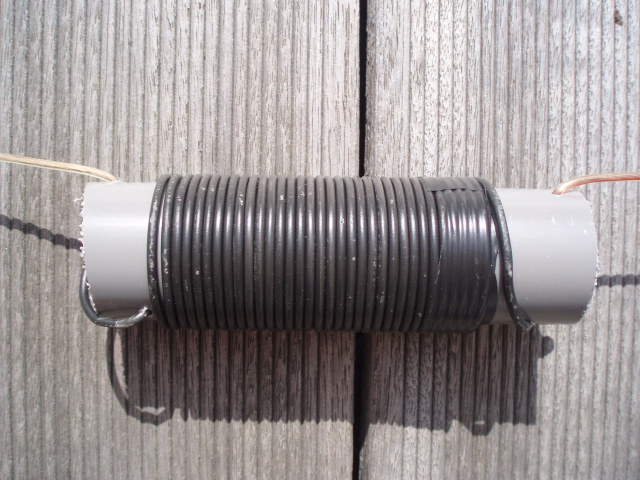

La self : 34 tours fil électricien 1mm avec sa gaine plastique, sur un tube pvc diam 40 mm, le tout - si possible - alimenté par un balun 1/1; à essayer aussi ( je ne l'ai pas fait ) une verticale en mettant le brin rayonnant sur une canne à pêche, et un ou plusieurs radiants, raccourcis ou non.
