Coupleur antenne FuchsPour antenne " Fuchs " - ou autre antenne haute impédance, ce petit coupleur qrp vous permettra d'utiliser votre long fil sur plusieurs bandes.
A la place d'une bobine fixe ( réfèrence Luc F6BQU ), c'est une inductance variable, réalisée avec un batonnet de ferrite et commuté par un rotacteur à 12 positions.

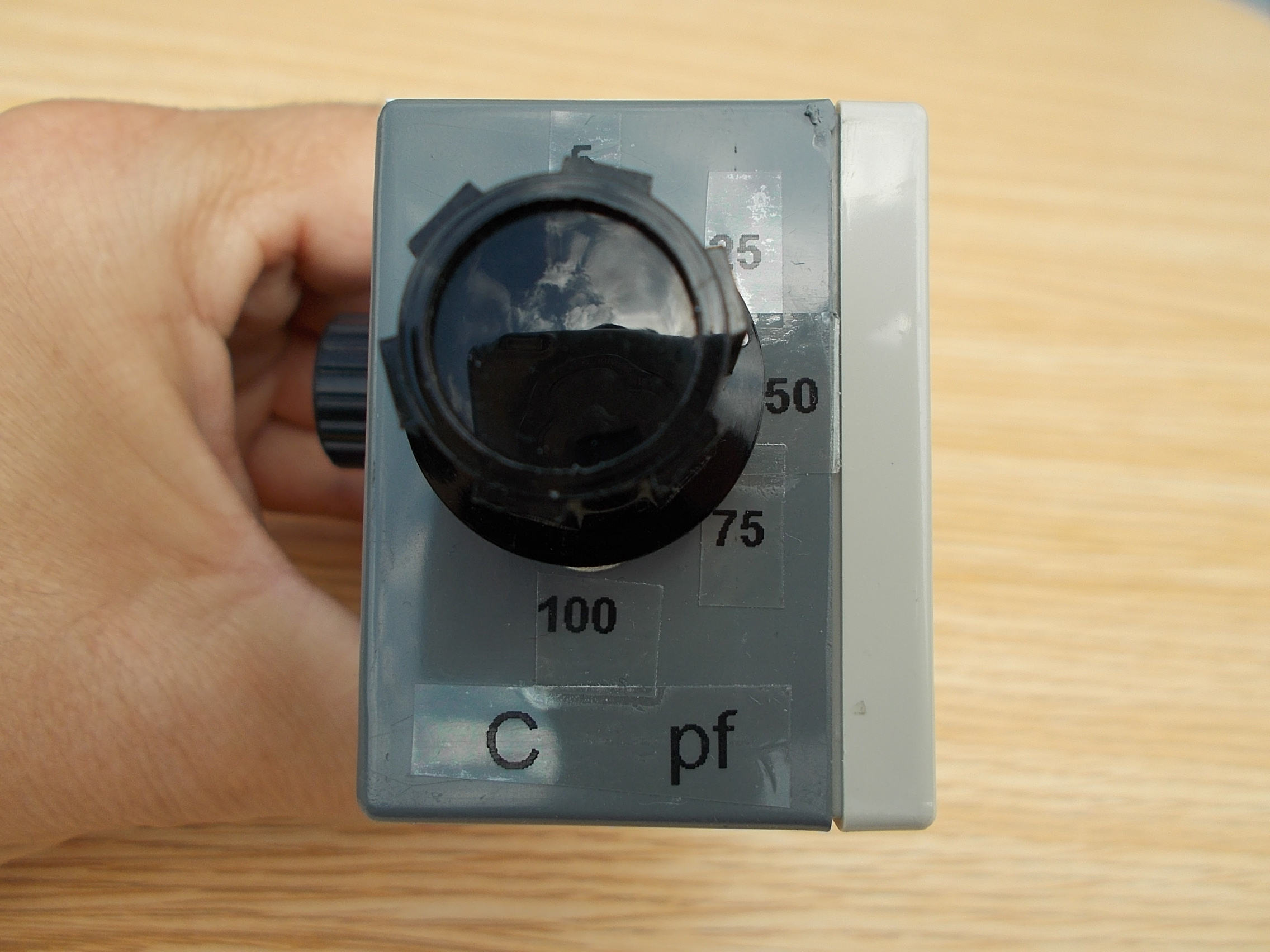

Un condensateur de 100 pf est suffisant pour avoir un accord parfait

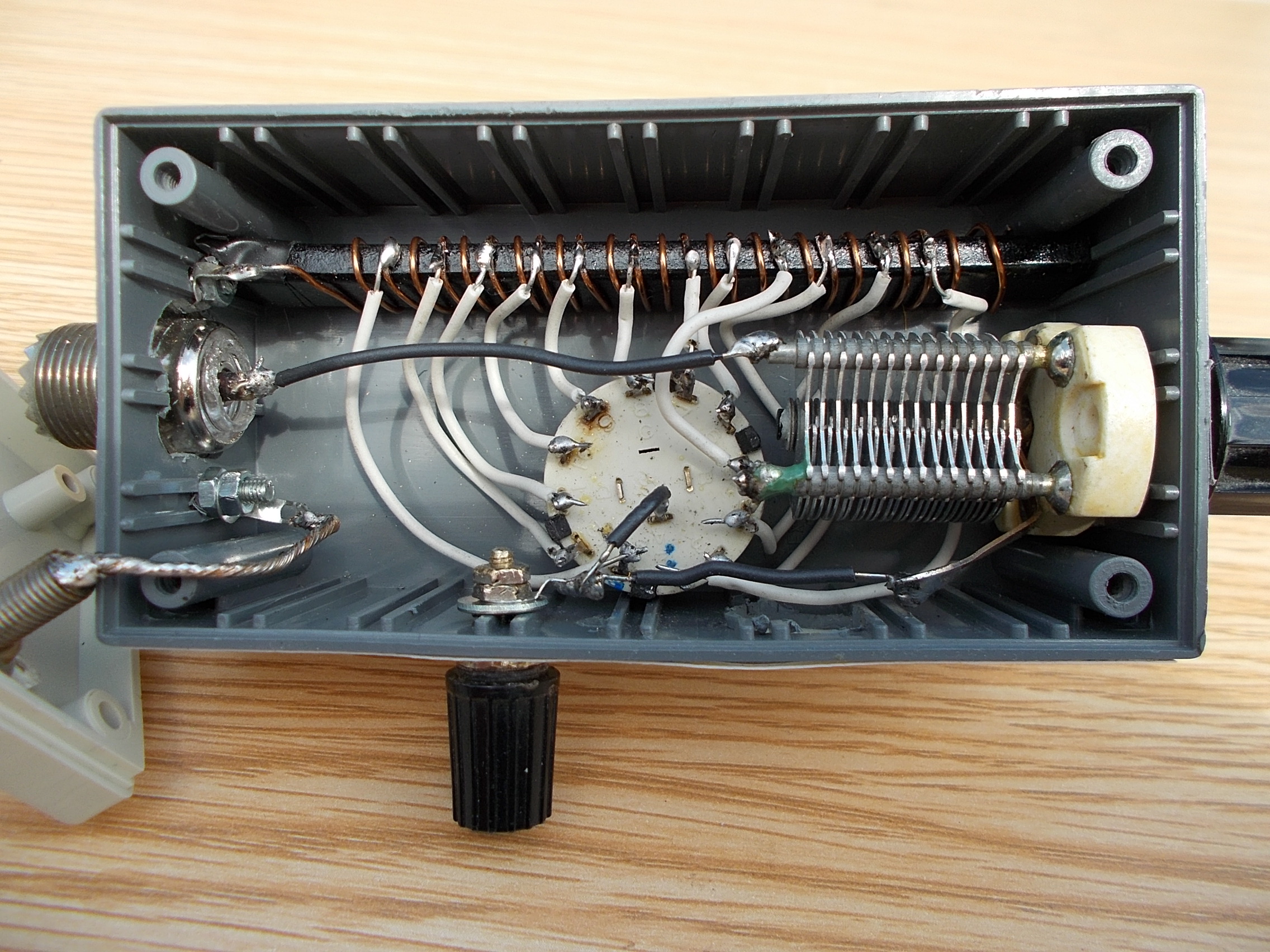

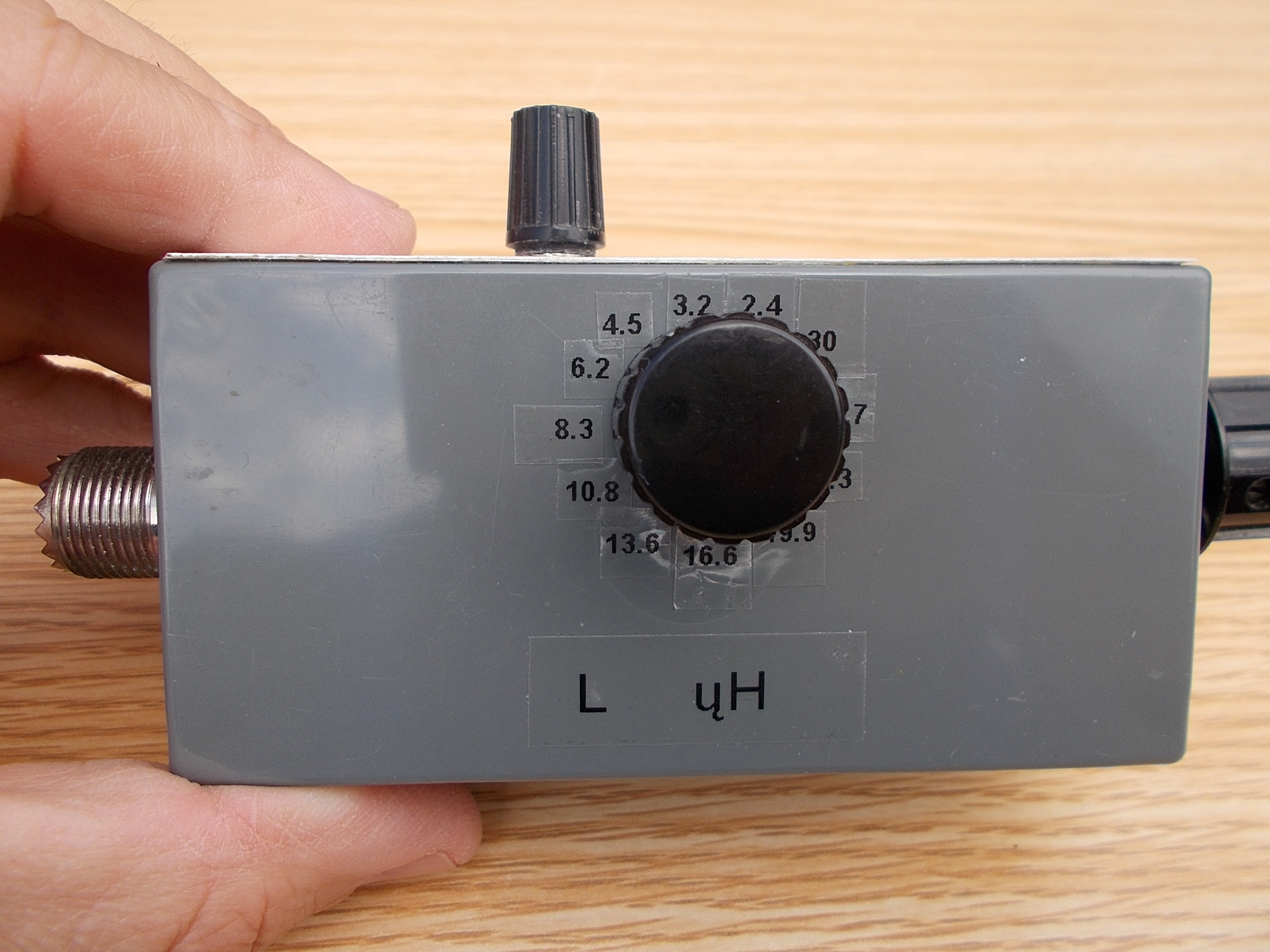

L'inductance : 26 spires fil émailé 0,8 sur batonnet de ferrite, prise toutes les 2 spires ; valeurs de 2,4 à 30 µH. J'ai poussé le jeu jusqu'à coupler une antenne téléscopique de 1,5 mtrs, un fil de 7 mtrs sur une canne à pêche, le coupleur rattrape tout généralement 1/1 de tos !

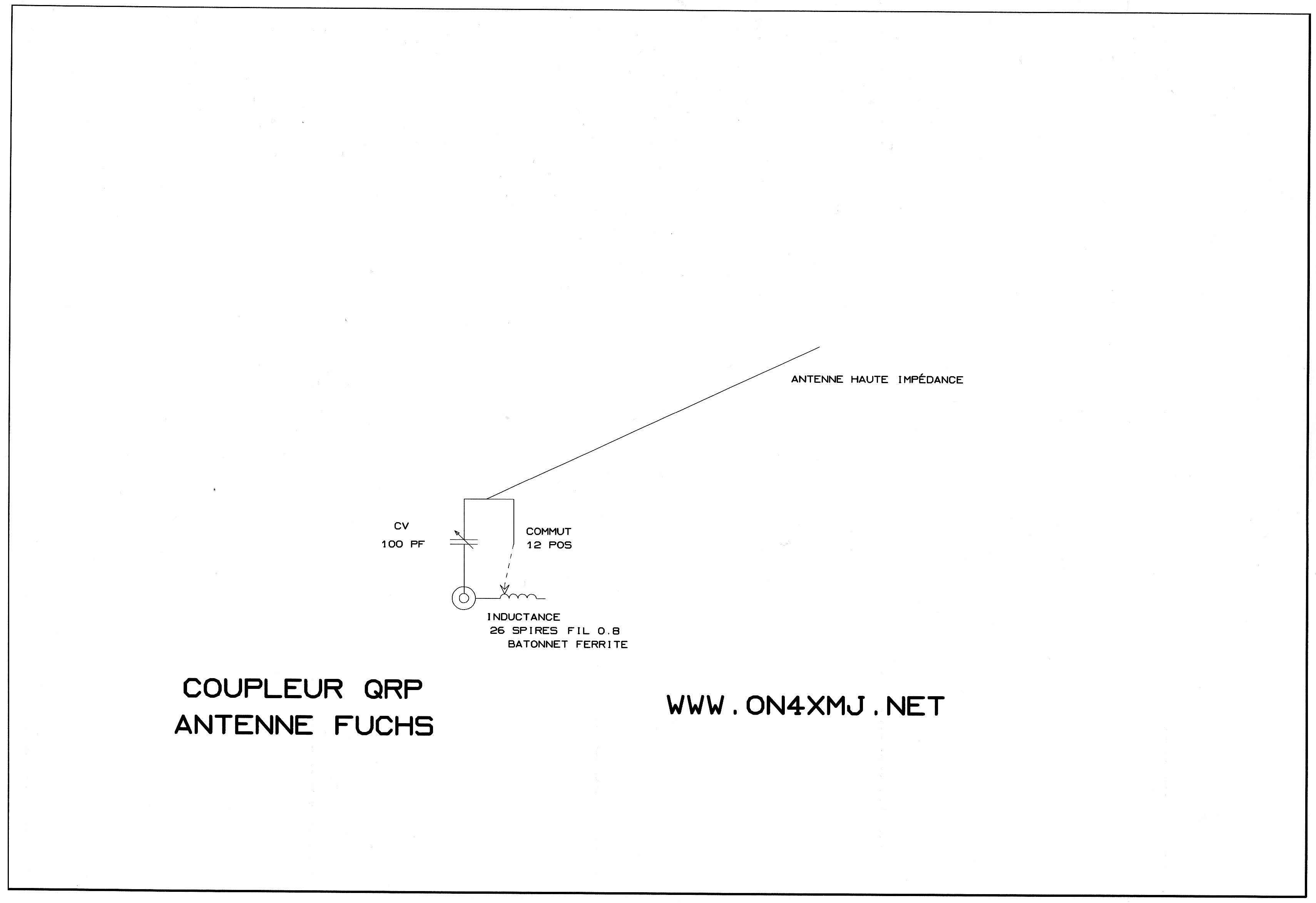

Le schéma - cliquer ici pour la taille réel - 3419 pixels sur 2345 pixels - 255 Ko
