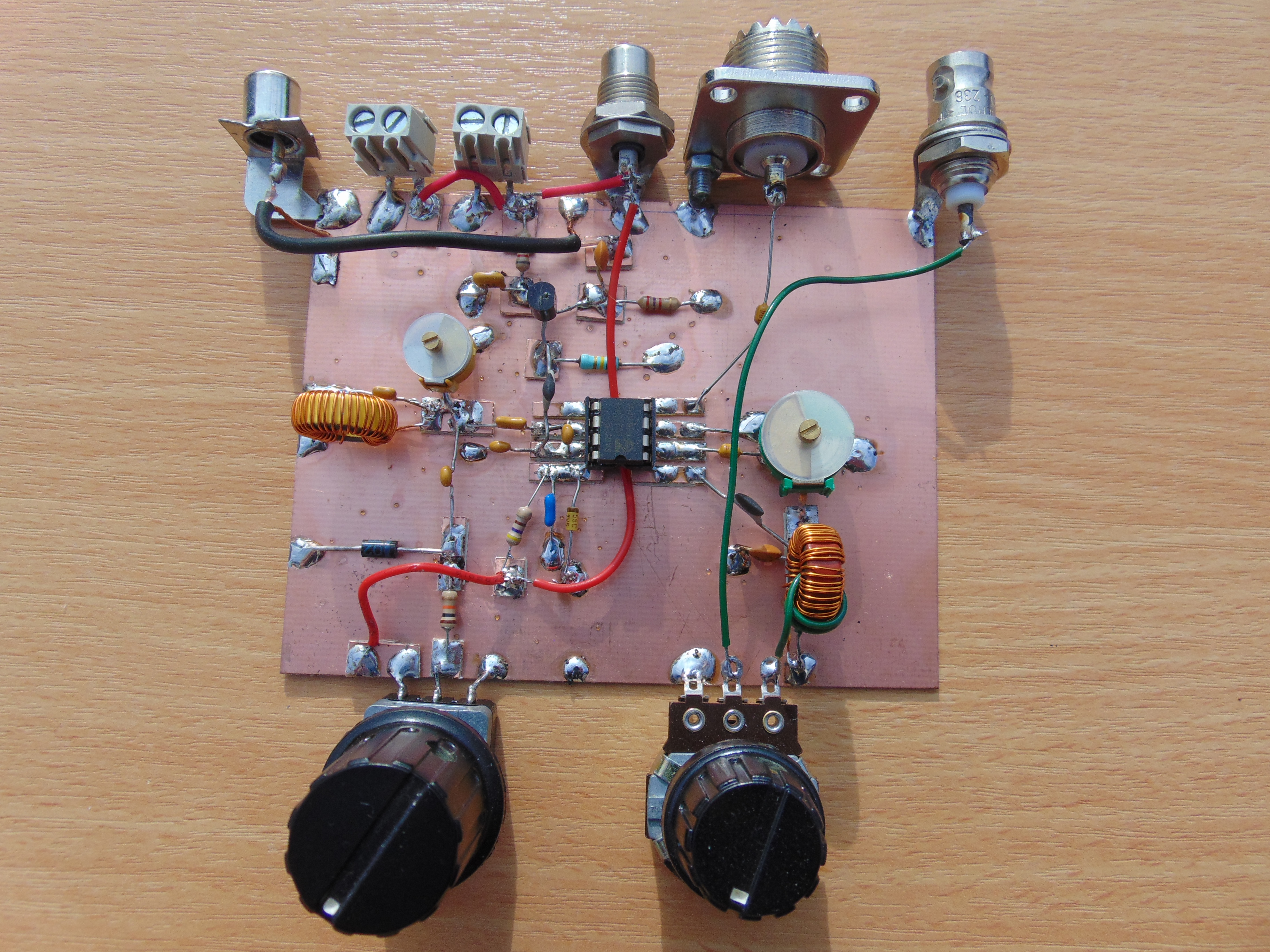

Convertisseur 80 mtrs auto-radio 2Deuxième version du convertisseur 80 mtrs AM vers autoradio, la couverture en fréquence est étendue - vue générale de la platine.

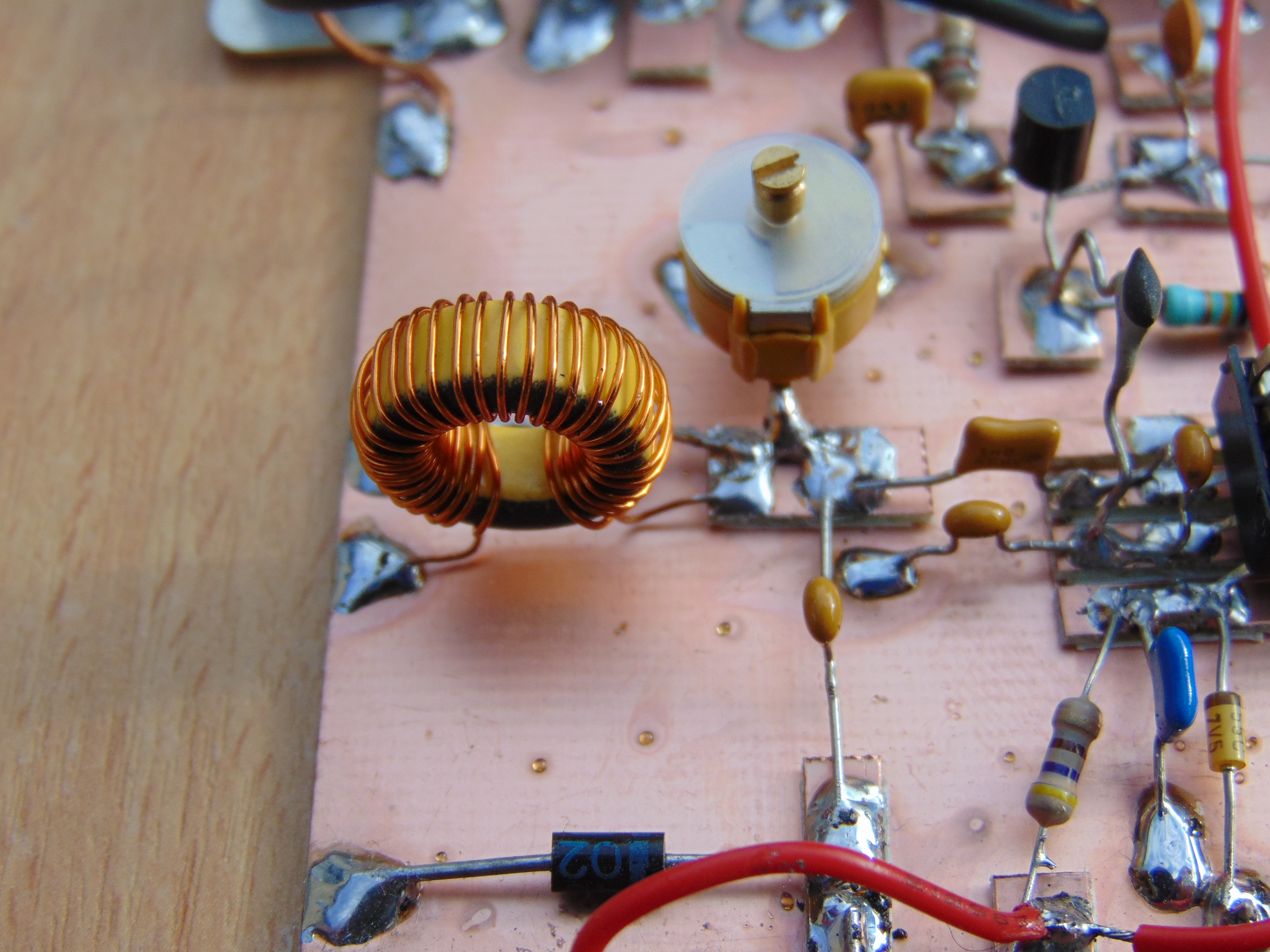

Plus de quartz mais un circuit accordé qui permet de couvrir de 3.585 à 3.715, incluant les principales fréquences pour le trafic en AM.

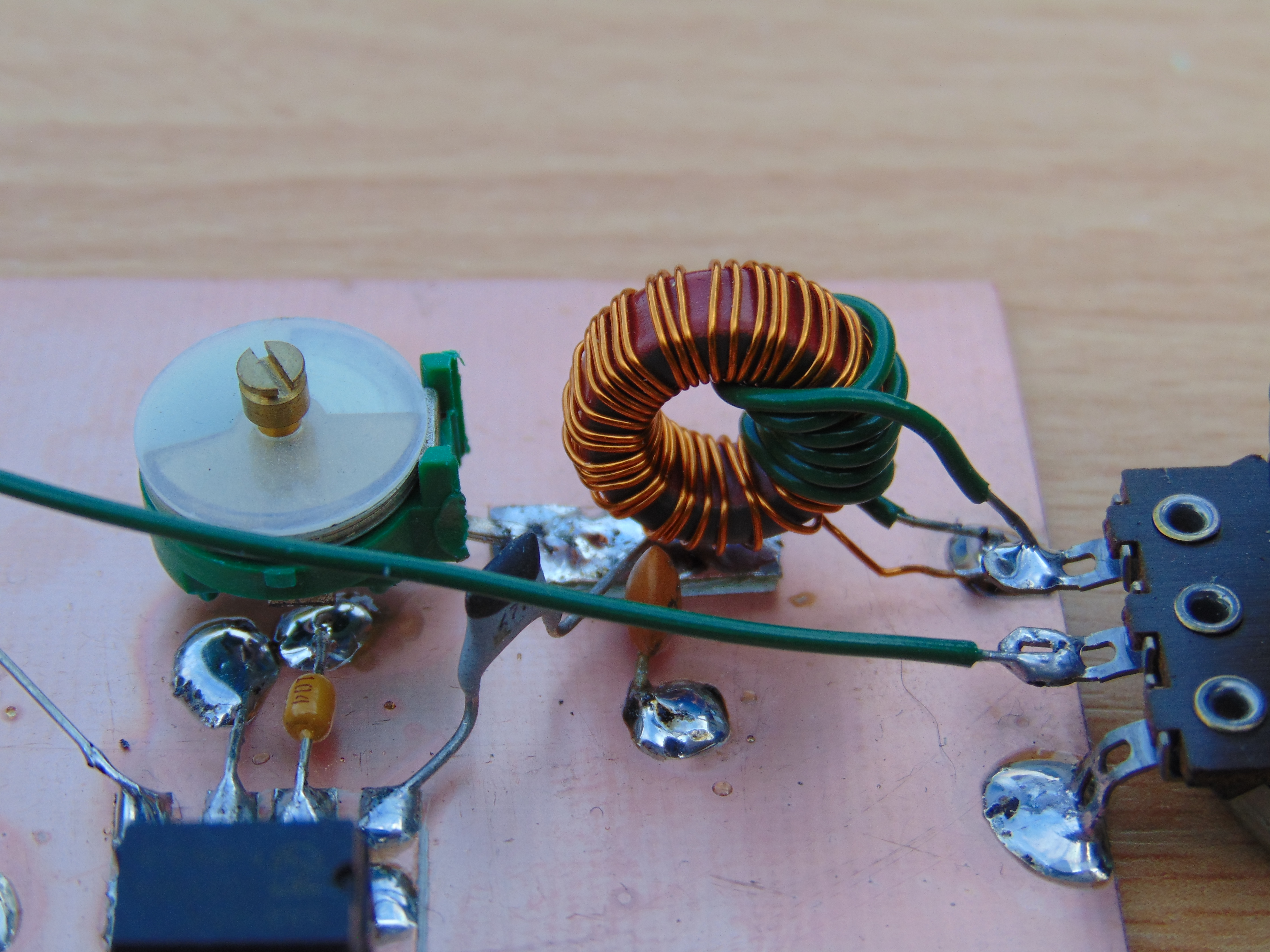

On garde le filtre d'entrée à une cellule, ici complété par un potentiomètre faisant office d'atténuateur.

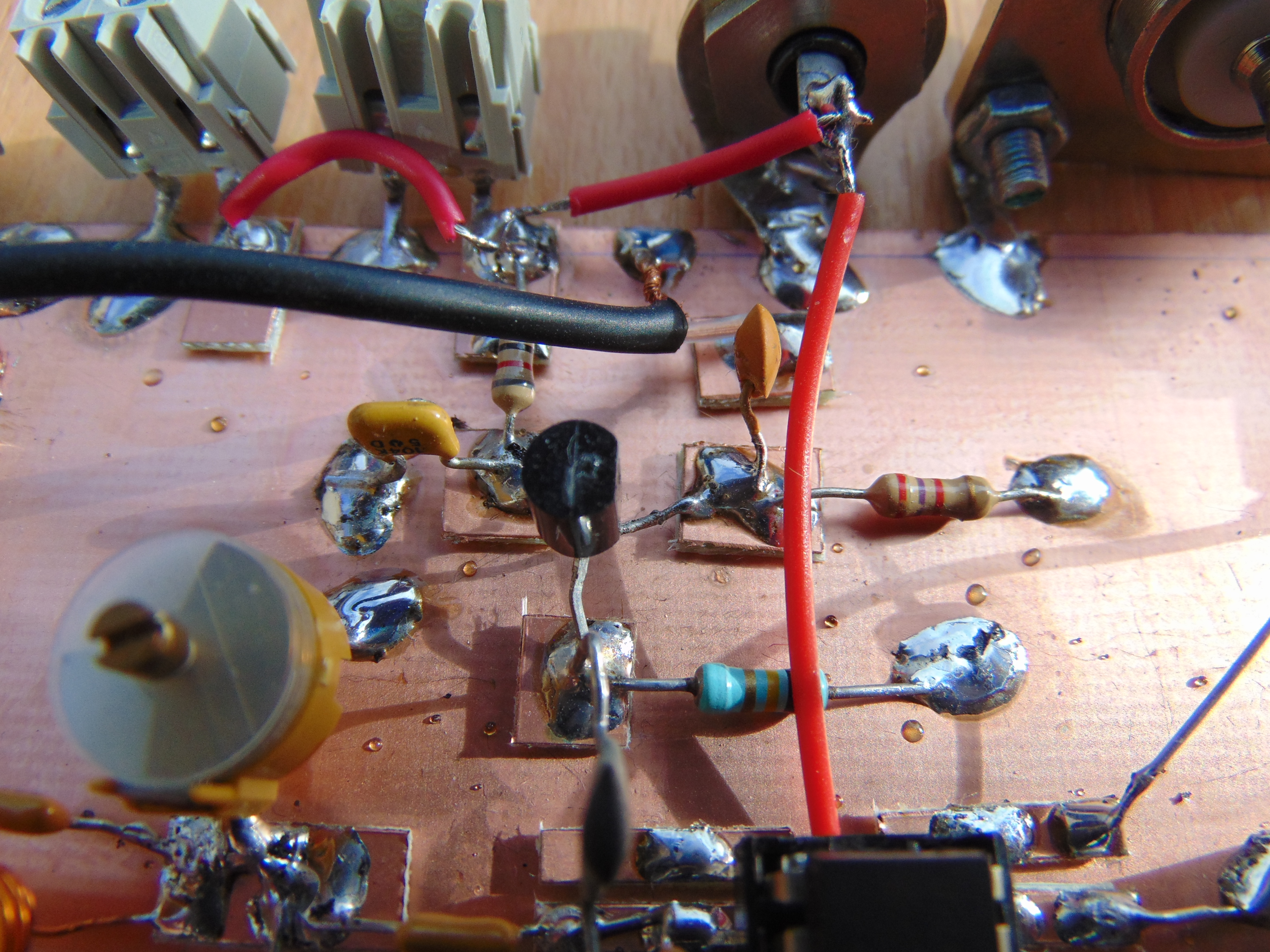

Un étage tampon ( bf245 ) a été rajouté permettant le branchement d'un fréquencemètre.

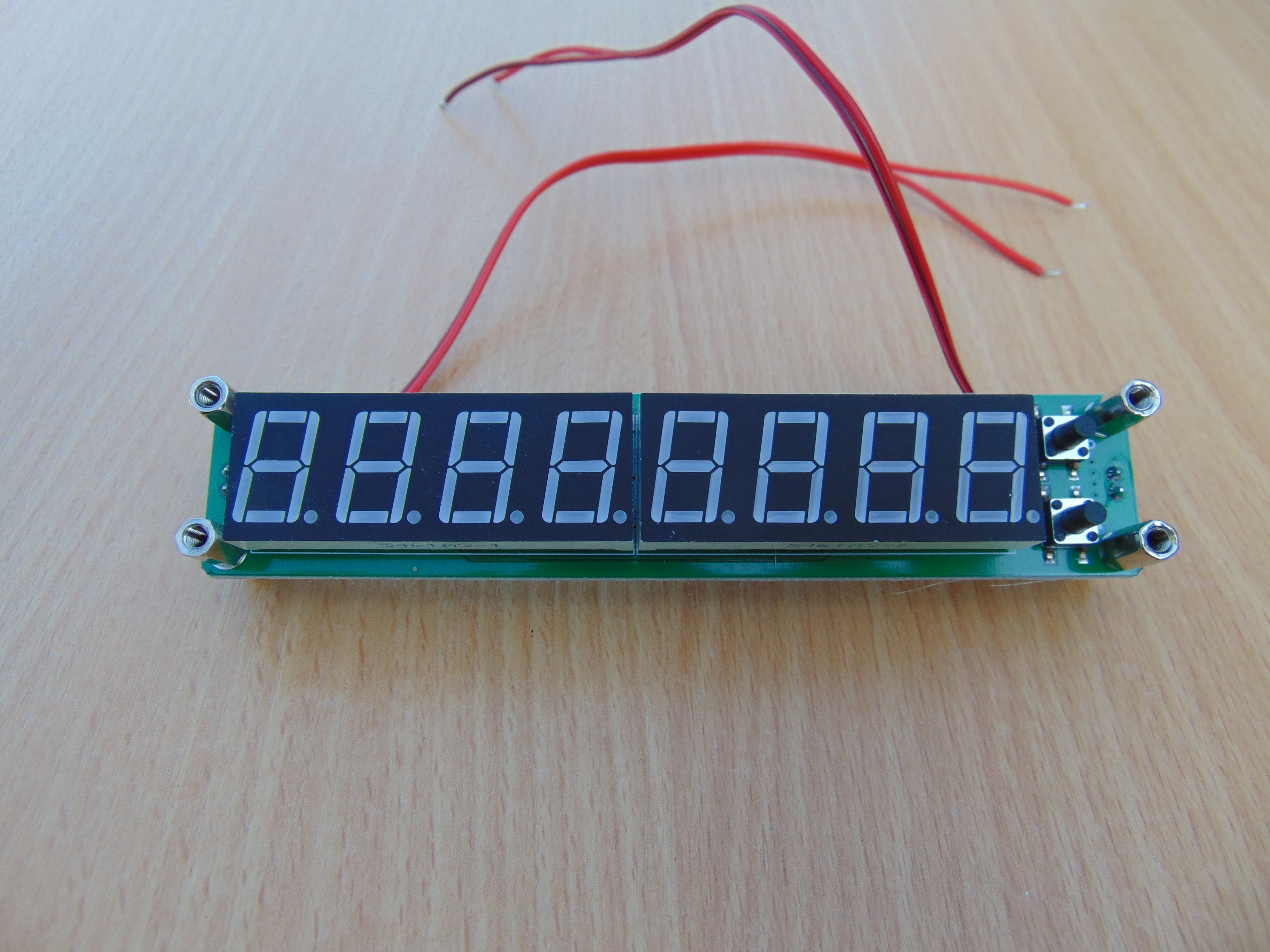

Le fréquencemètre : acheté sur le net pour quelques euros ( Aliexpress ), il peut fonctionner avec n'importe quel FI, le règlage est facile avec 2 boutons poussoir.

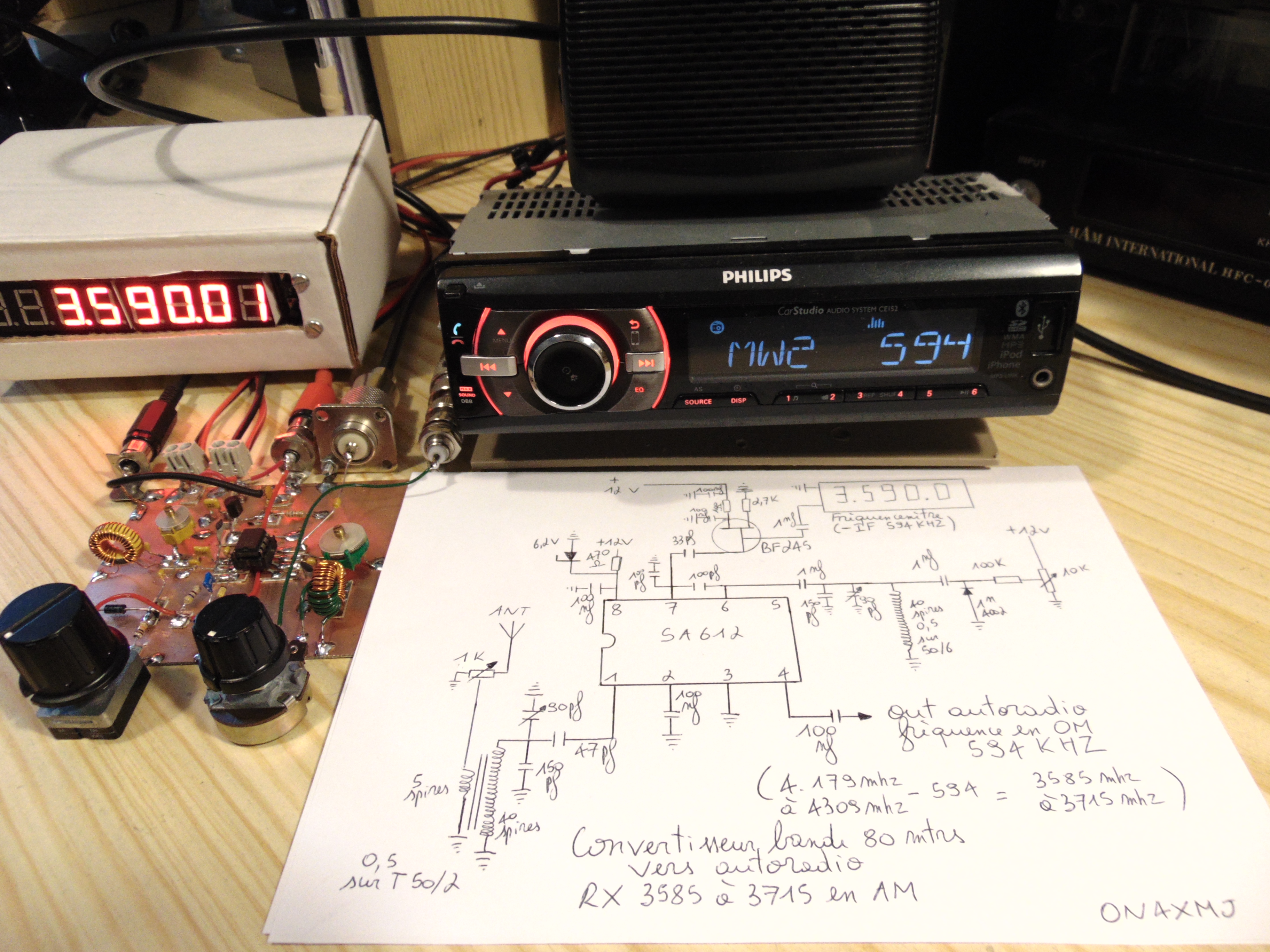

L'ensemble pour essais avec l'autoradio ( le fréquencemètre est provisoirement monté dans une petite boîte en carton ). Si présence d' une station de radiodiffusion, du qrm ... sur 594 khz, essayez une autre moyenne fréquence - un peu plus bas ou plus haut. Il faudra alors adapter la fréquence de l'oscillateur local pour retrouver la bonne portion de bande 80 mtrs
