 Convertisseur 80 mtrs auto-radio

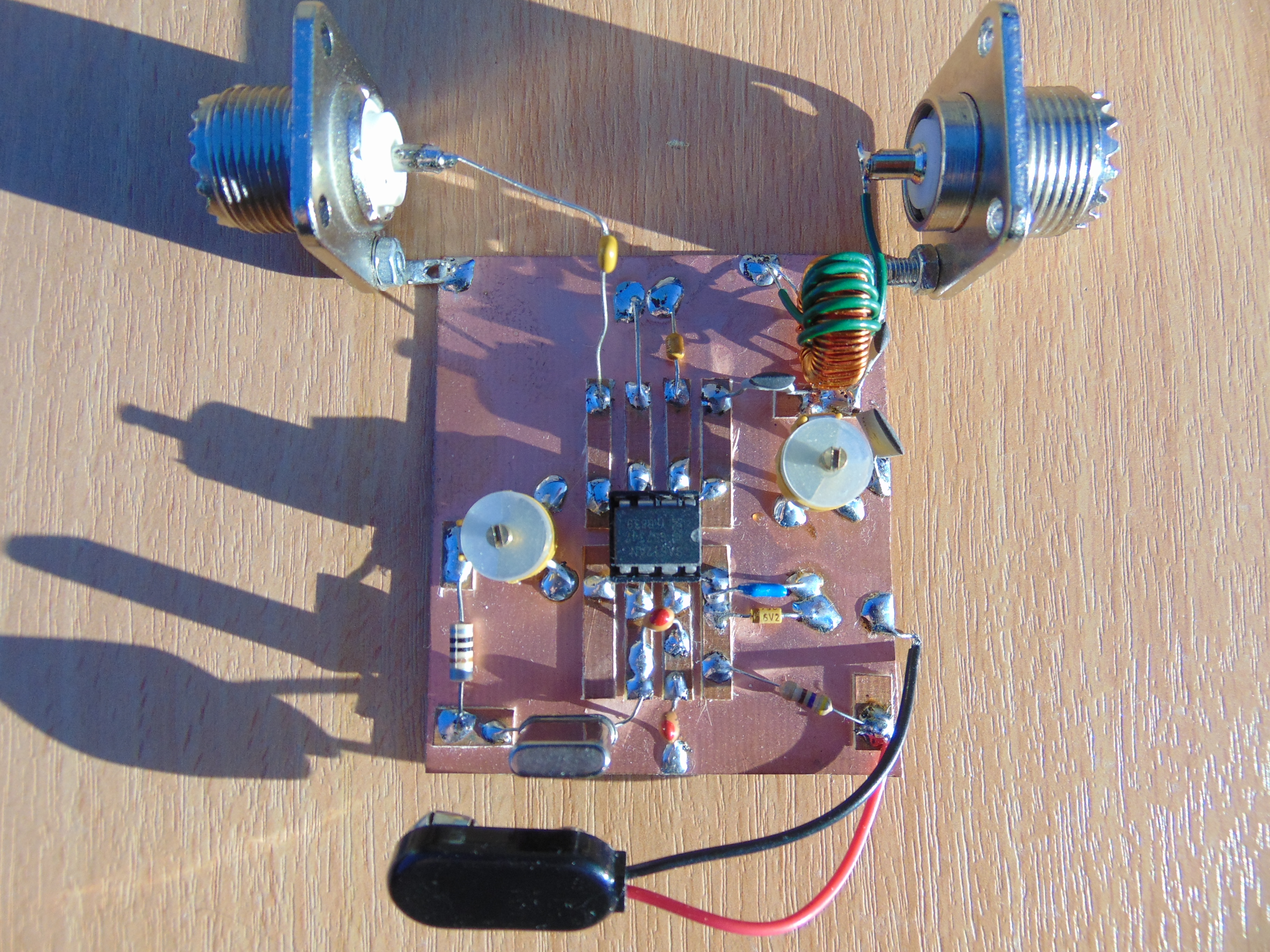

Ce convertisseur permet l'écoute de qso's en français, sur 3.600 mhz en AM, avec un autoradio.


Le principe : la radio règlée sur 594 khz, est la FI ; l'oscillateur avec 1 quartz de 4.194 mhz, on travaille en infradyne, soit 4.194 - 594 = 3.600 mhz.

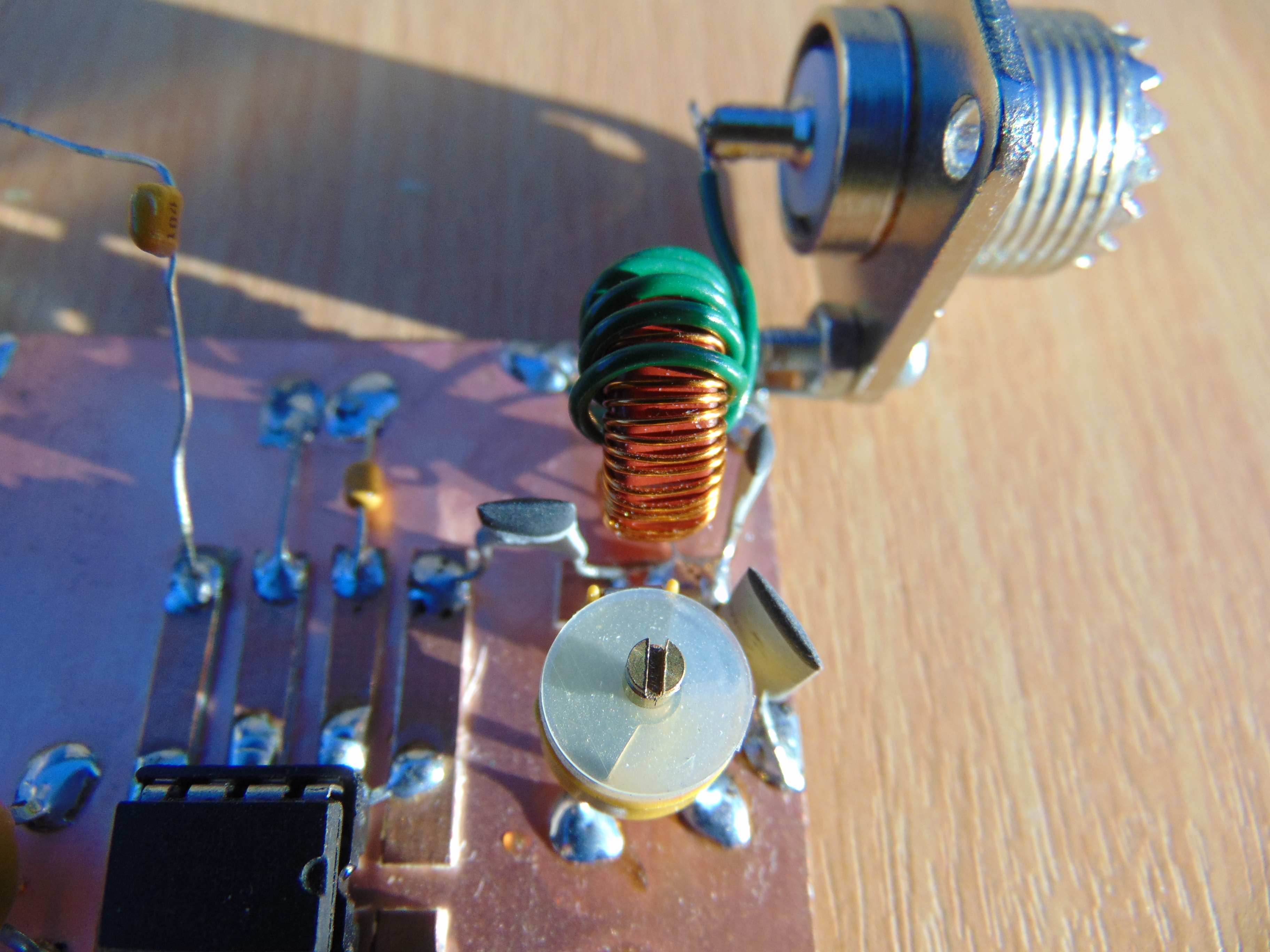

Le filtre de bande simple, tout à fait suffisant pour ce montage.

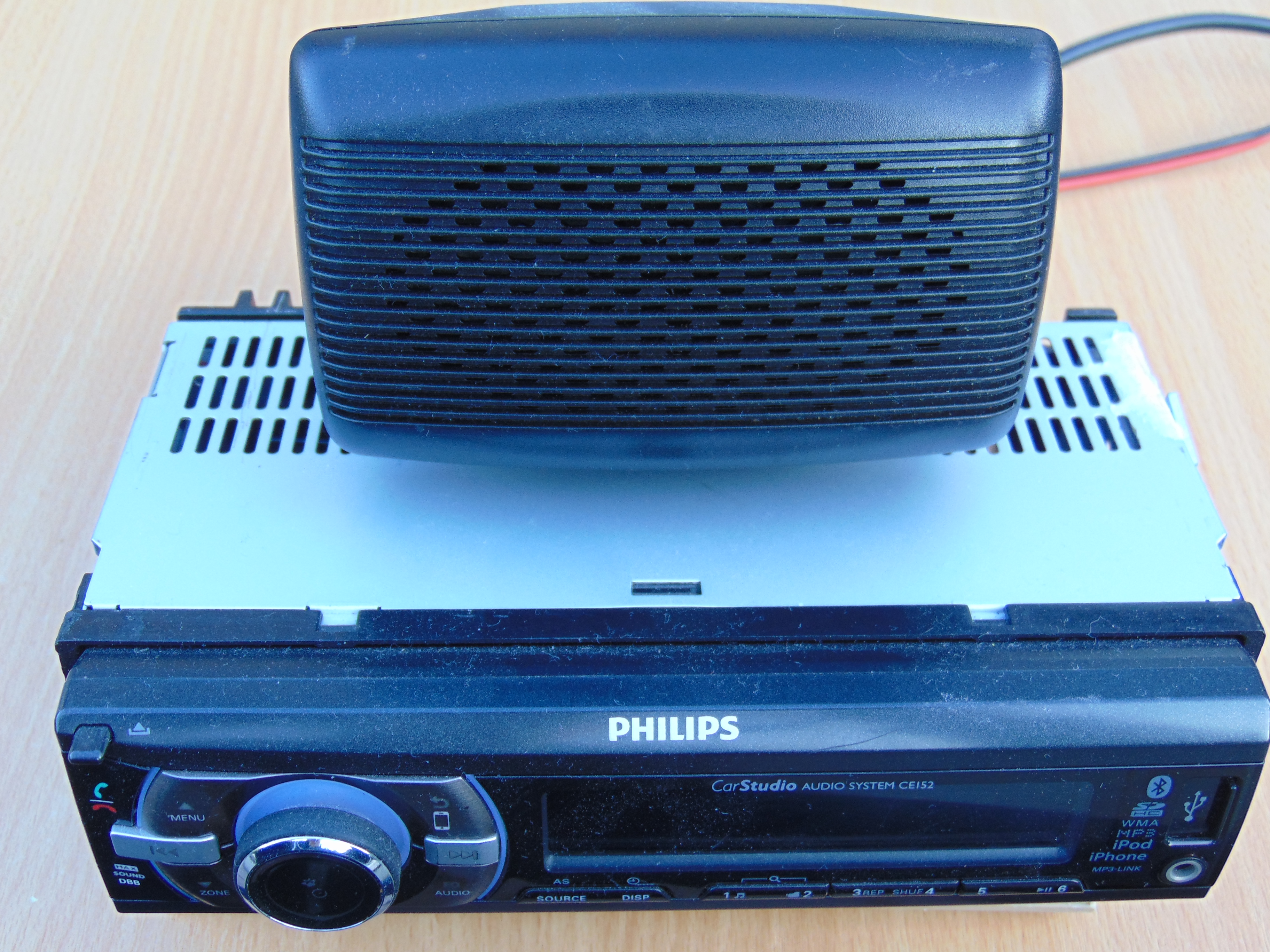

Avec l'arrivée de la dab+, on va jetter par tonnes des radios, autoradios, ... car non compatible, autant en faire quelque chose. Ici un gros HP est fixé l'autoradio.

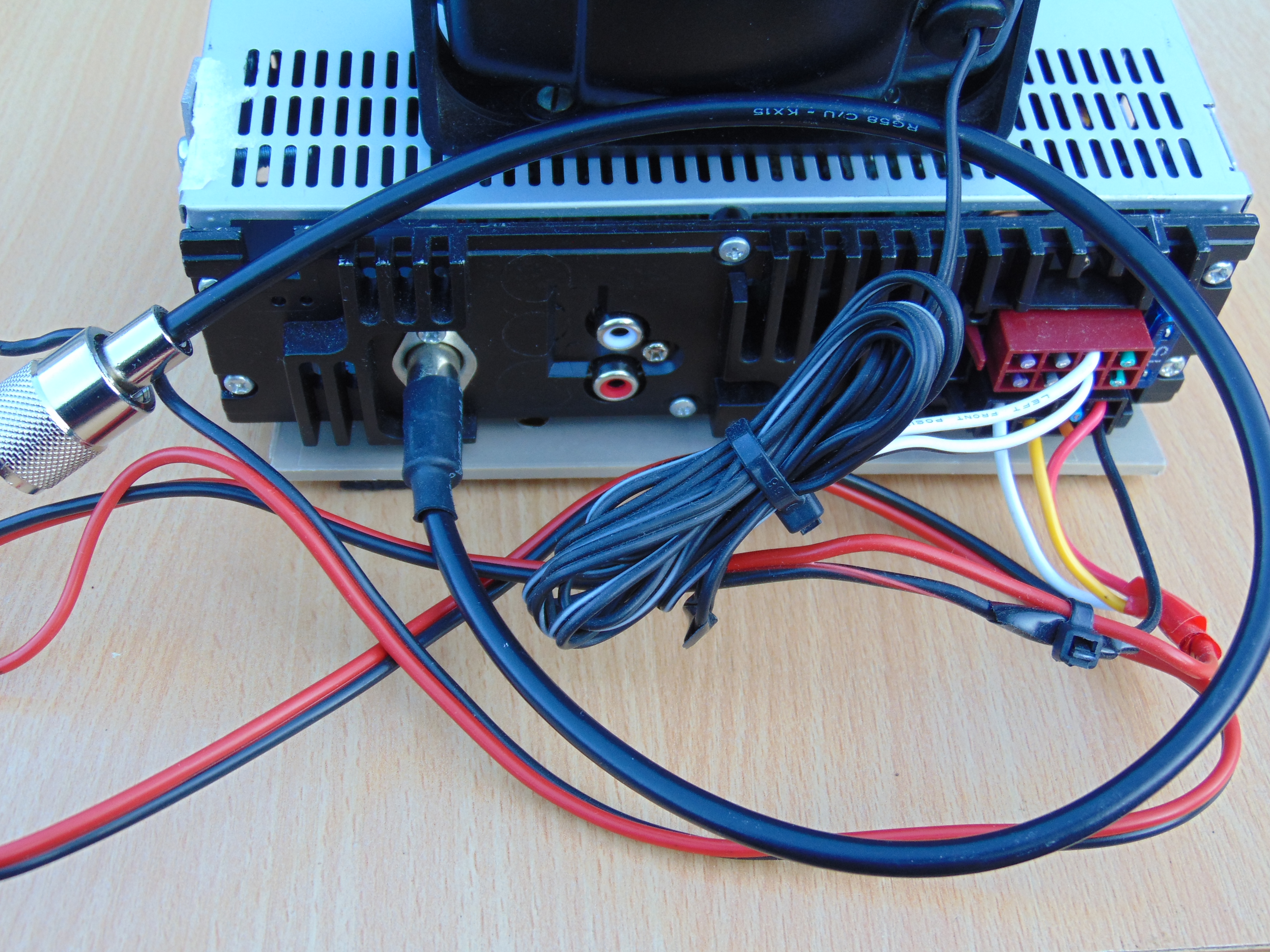

Pratique pour dans un shack : alim en 13.8v, prise antenne - le cable avec la fiche d'antenne est dispo dans les autos-centers, soudez une PL en extrémité.

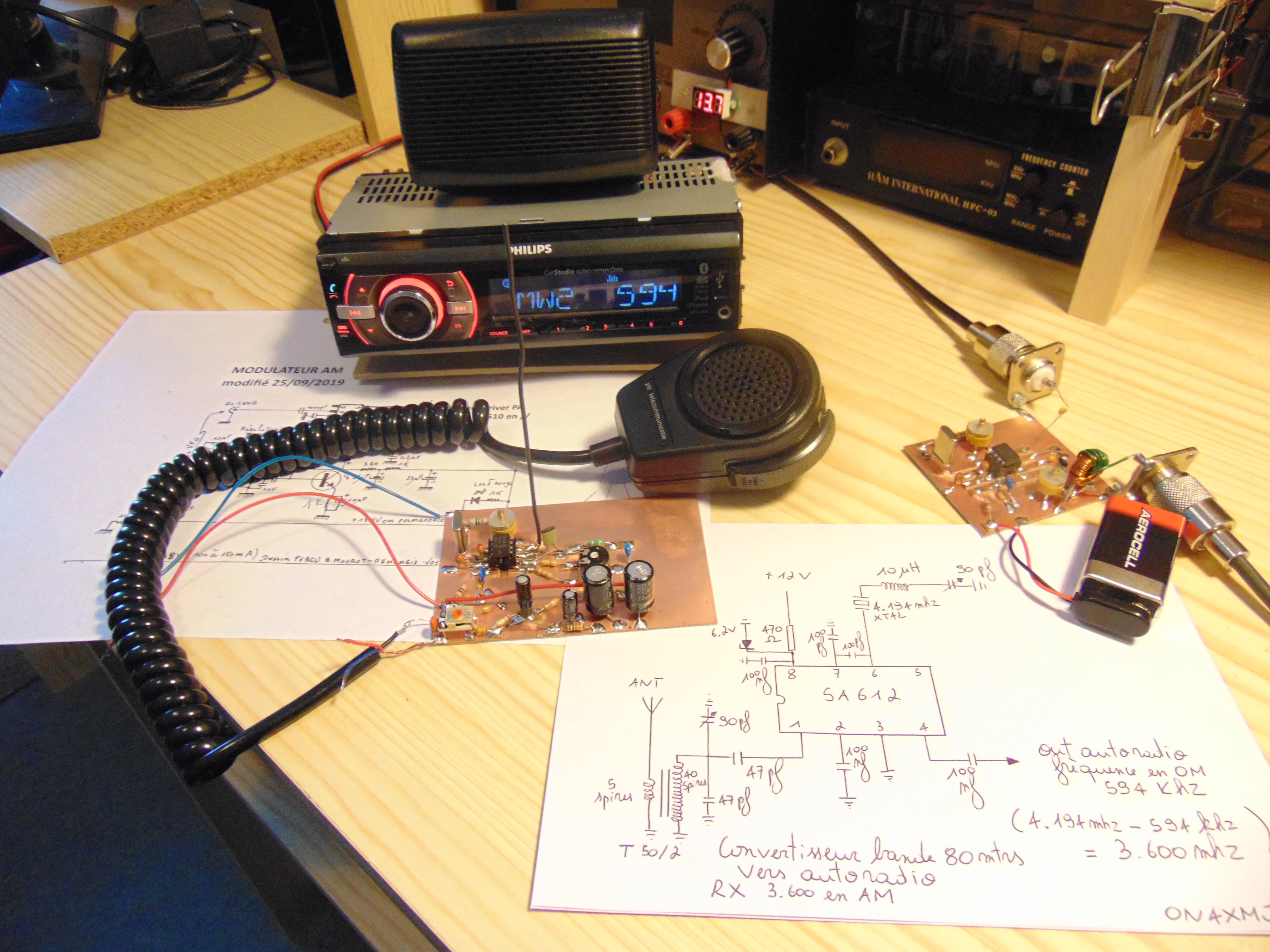

L"ensemble convertisseur et autoradio ; un émetteur AM , avec quartz de 3.600 mhz, fera l'objet d'une prochaine description - ici il manque la chaîne d'amplification ( pwr = 1 à 2 mw ) mais fonctionne parfaitement, avec une bonne modulation.

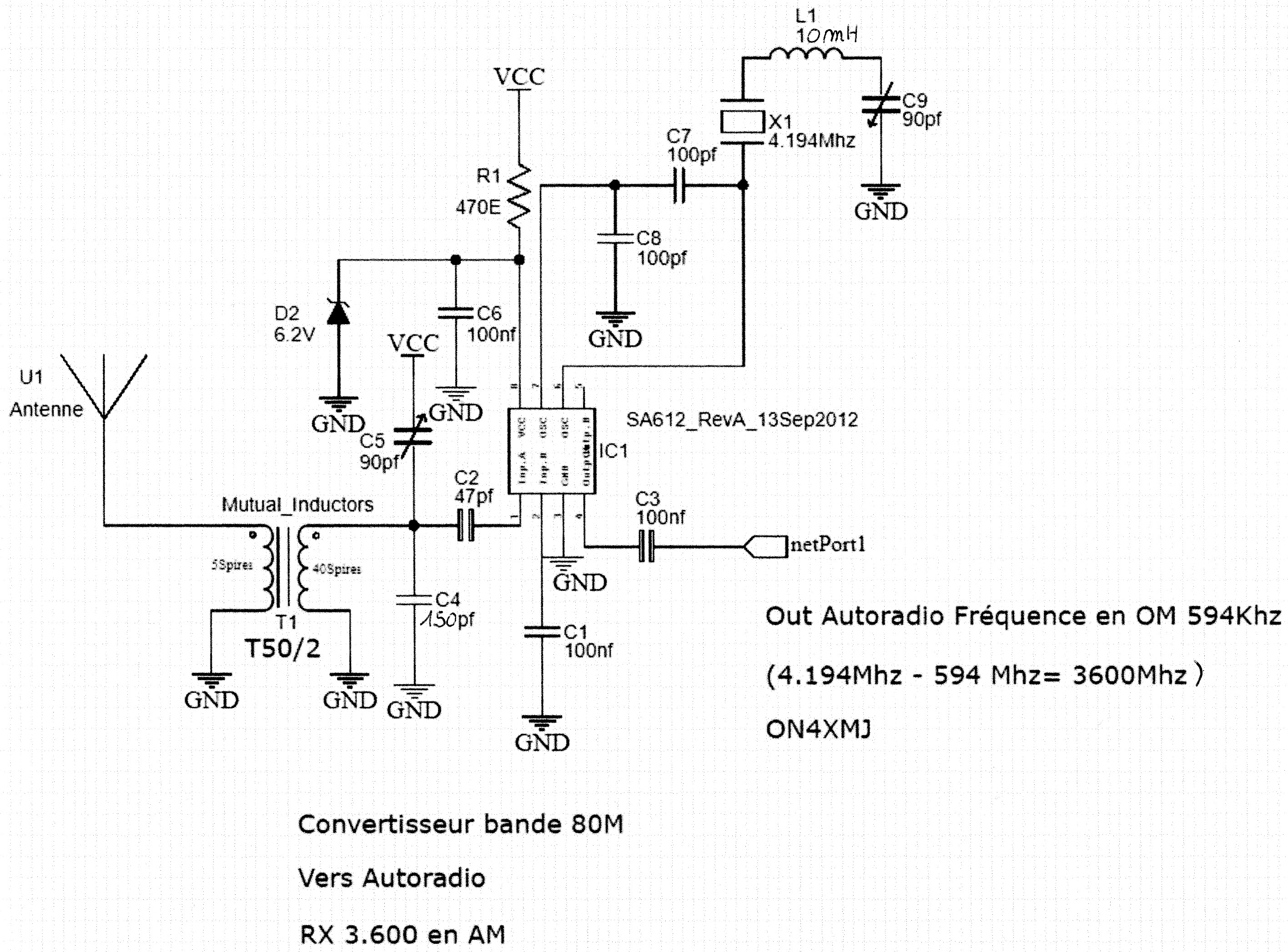

Le schéma, réalisé par Mario, ON3MAI.
