LRéaliser un circuit imprimé

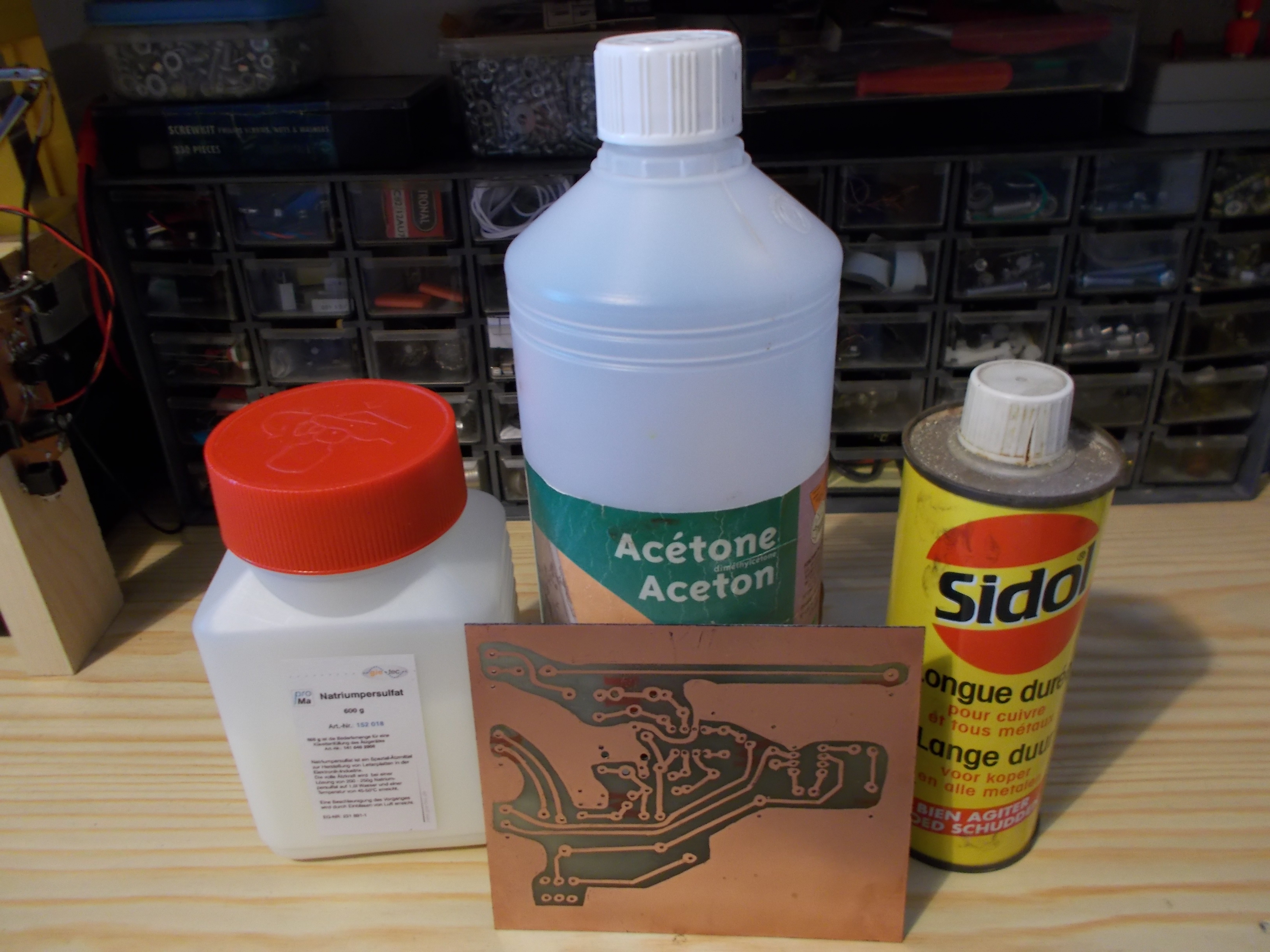

Très bien expliqué par Bernard F6BCU ( lien pour la version plus détaillé des explications ), voici sa méthode pour faire des circuits imprimés - ici les produits utilisés et mon premier print.

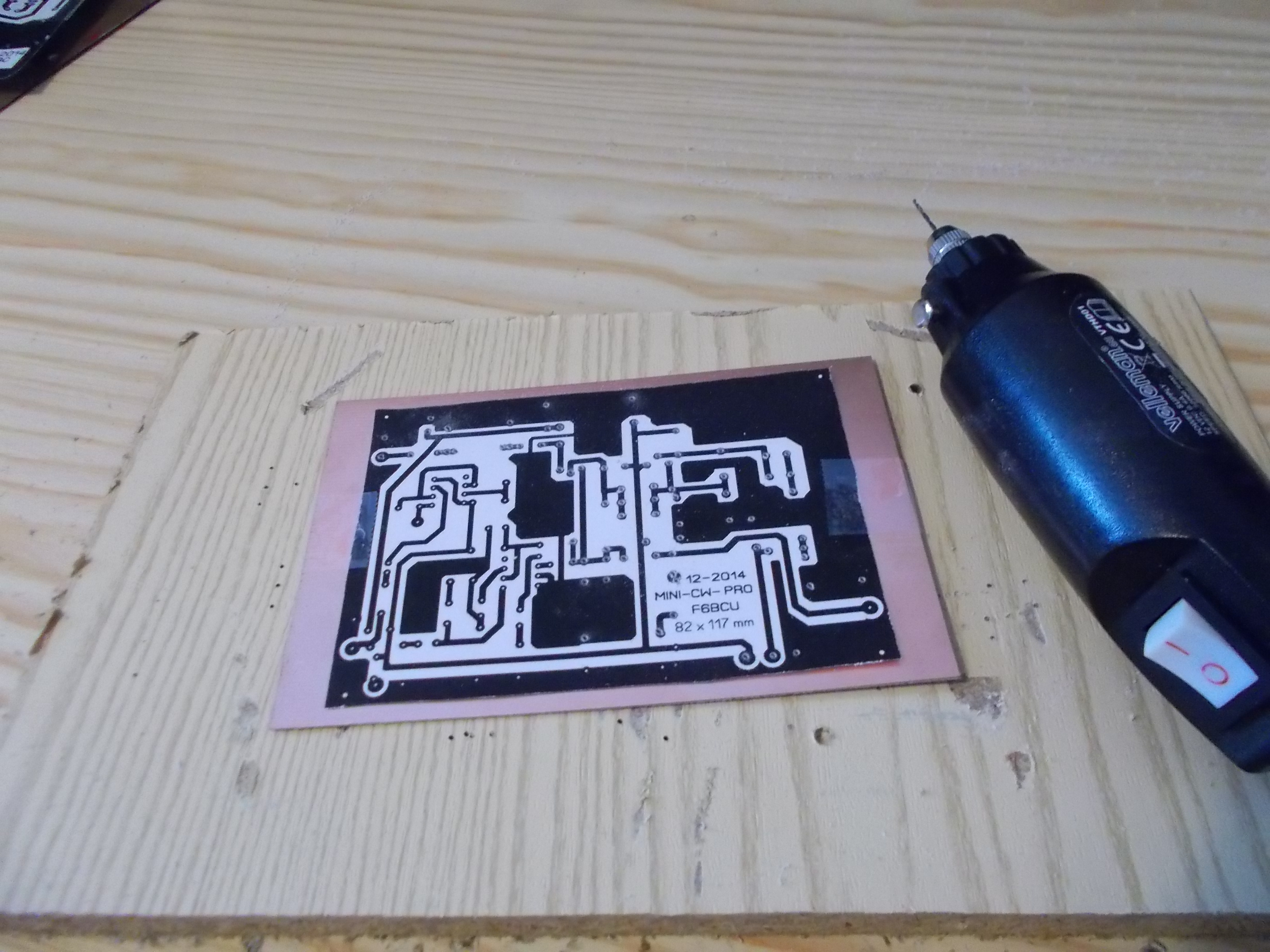

Le dessin du circuit imprimé est fixé sur une plaque en cuivre avec du papier collant, ensuite on perce les trous à la mini-foreuse, mèche 1mm.

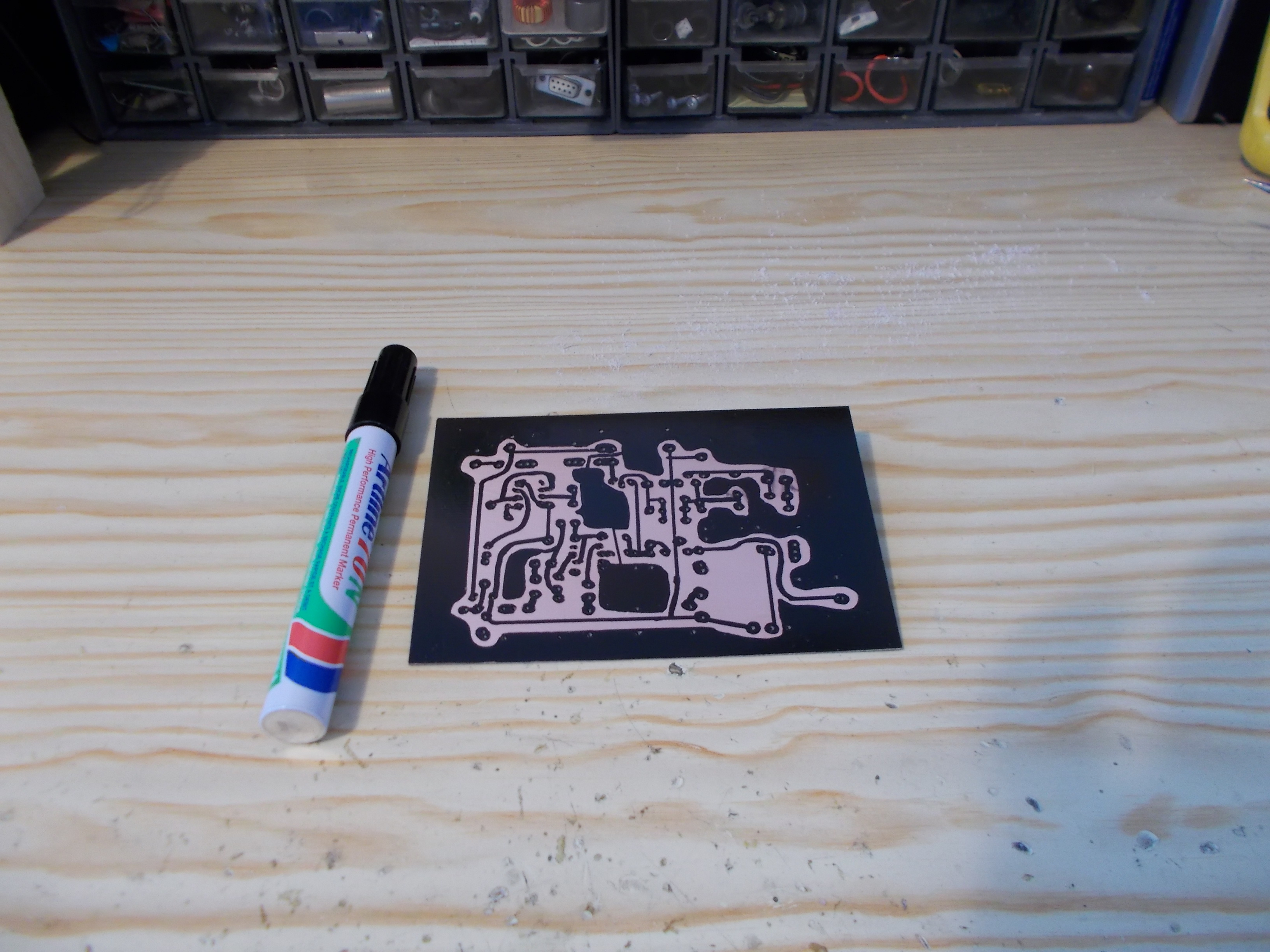

Les pistes et le plan de masse réalisé au marqueur indélébile.


Pour le bain de la platine, j'ai employé un autre produit que le perchlorure de fer : le persulfate de sodium ( natriumpersulfat ).

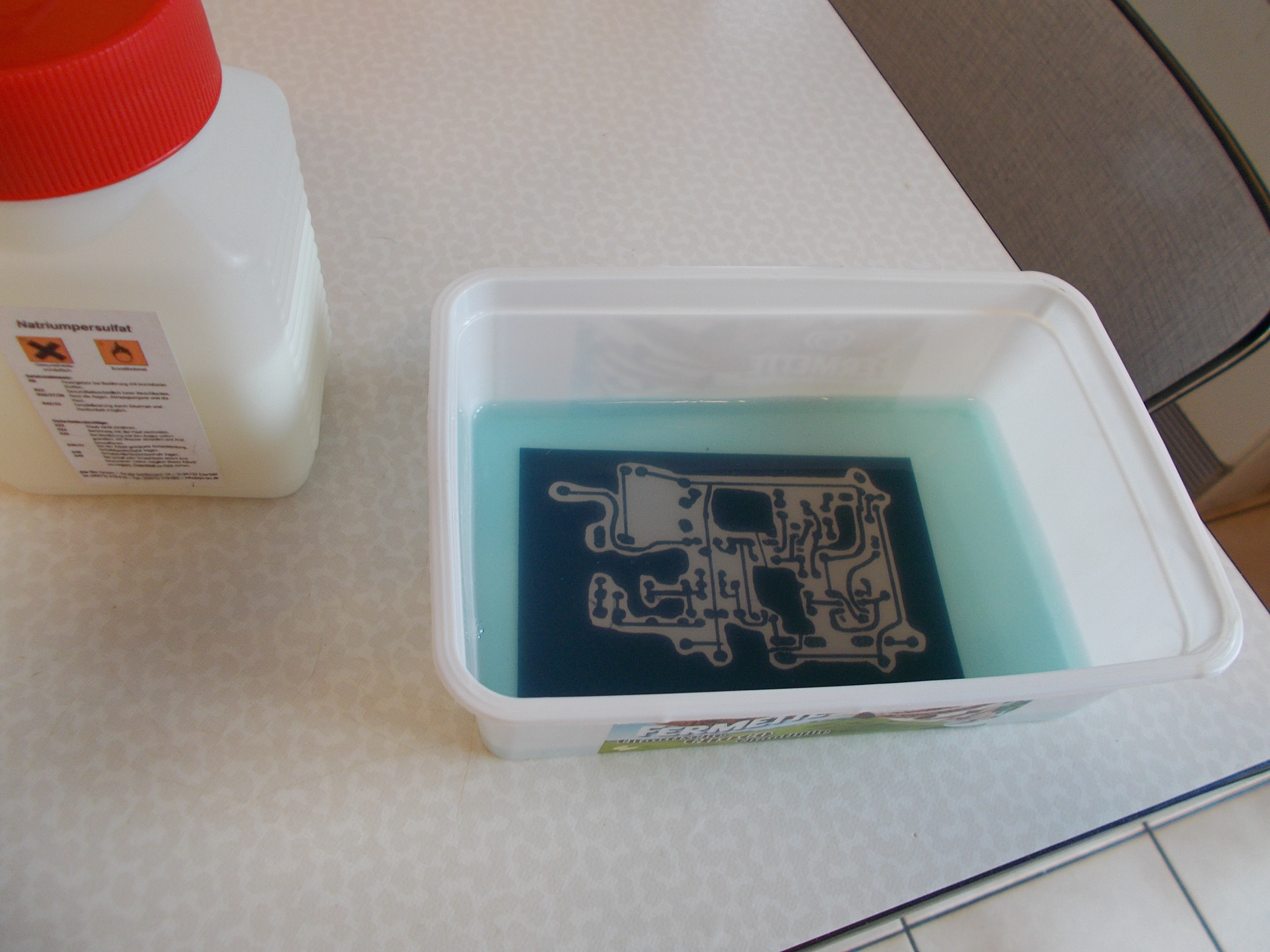

Le persulfate de sodium est comme sont nom l'indique un genre de sel à mélanger avec de l'eau chaude ; le cuivre commence à disparaître, l'eau devient " bleu Schtroumpf ".

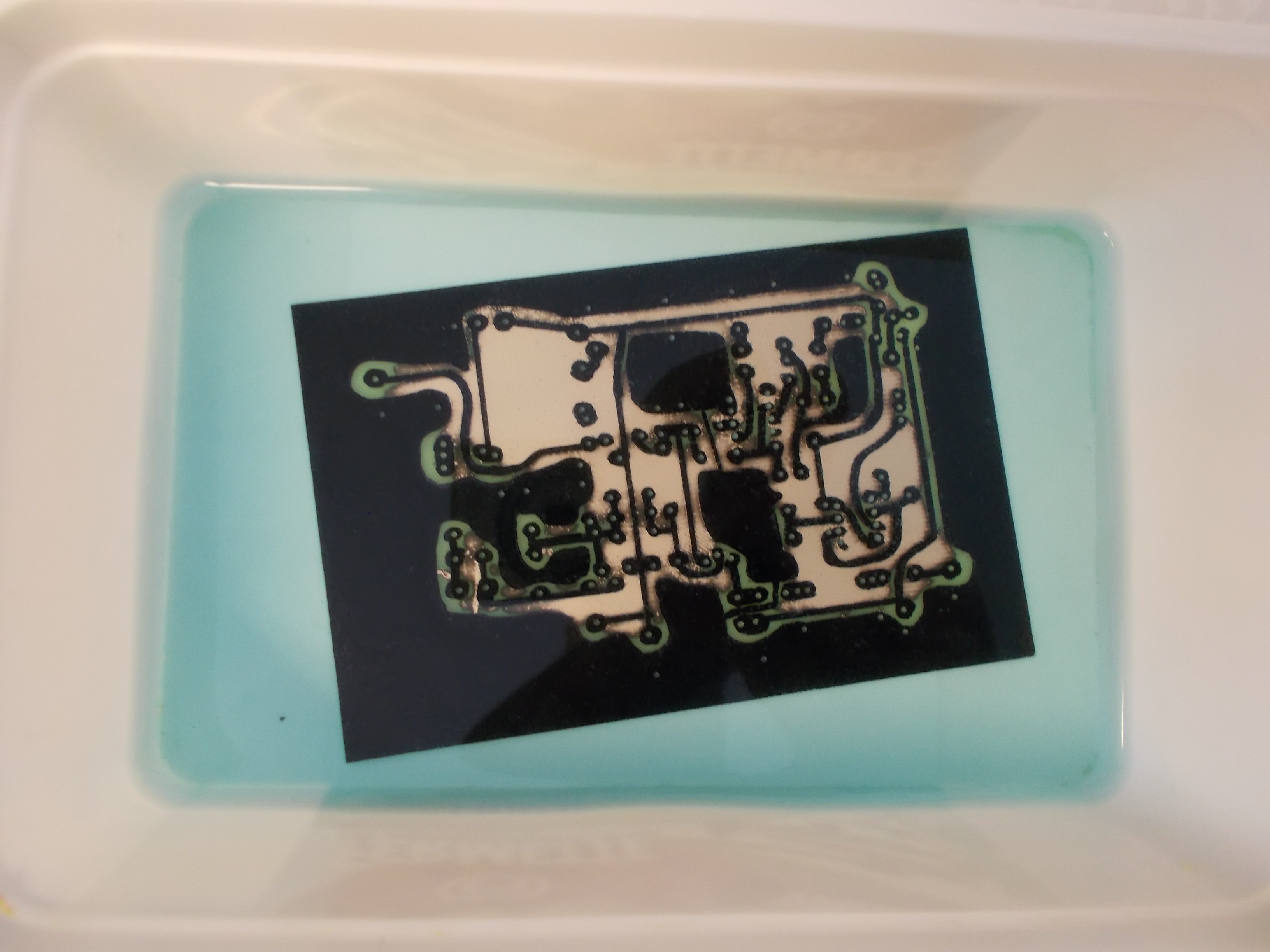

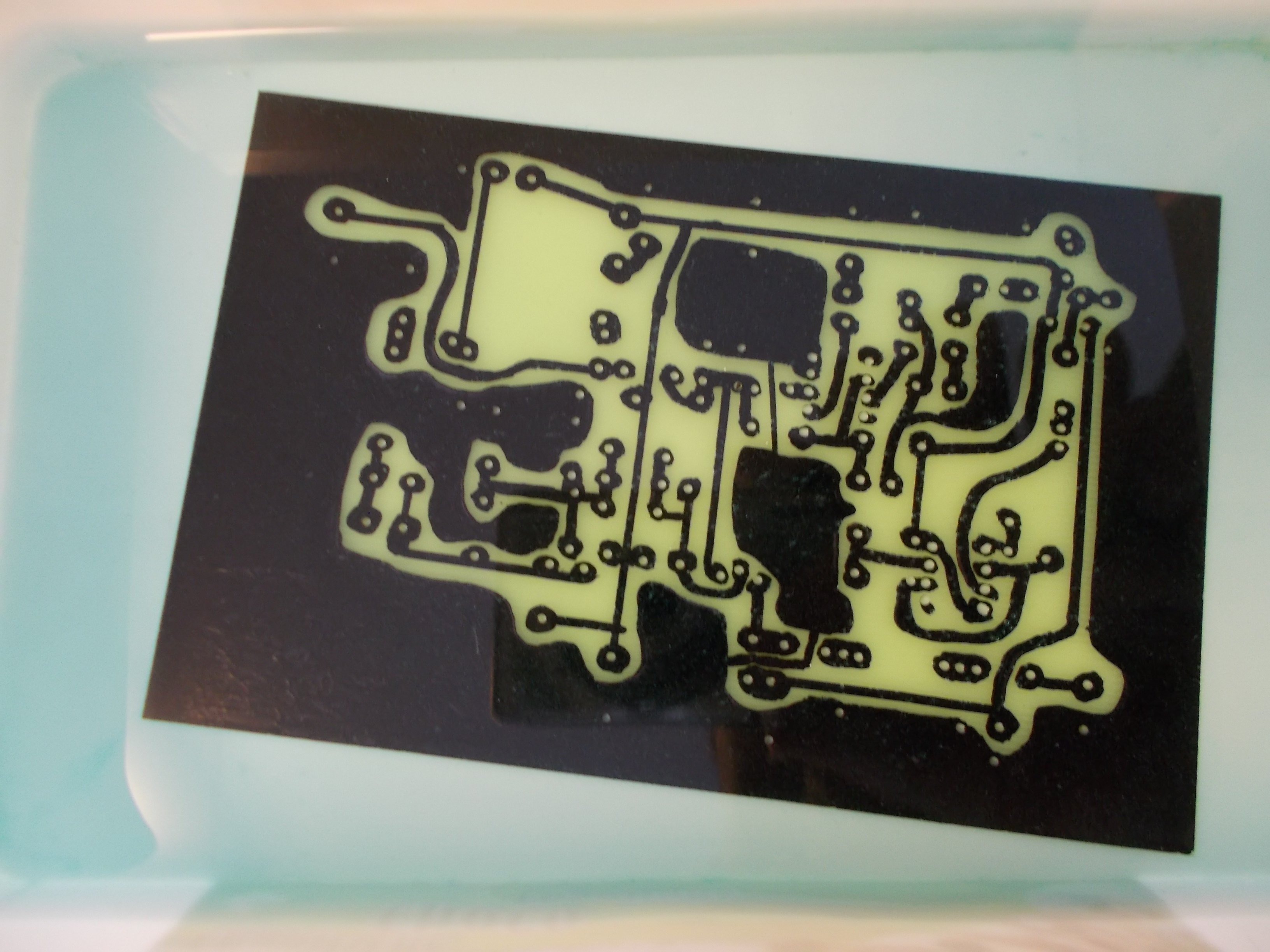

Le processus est assez lent, 35-40 minutes pour dissoudre complètement le cuivre.

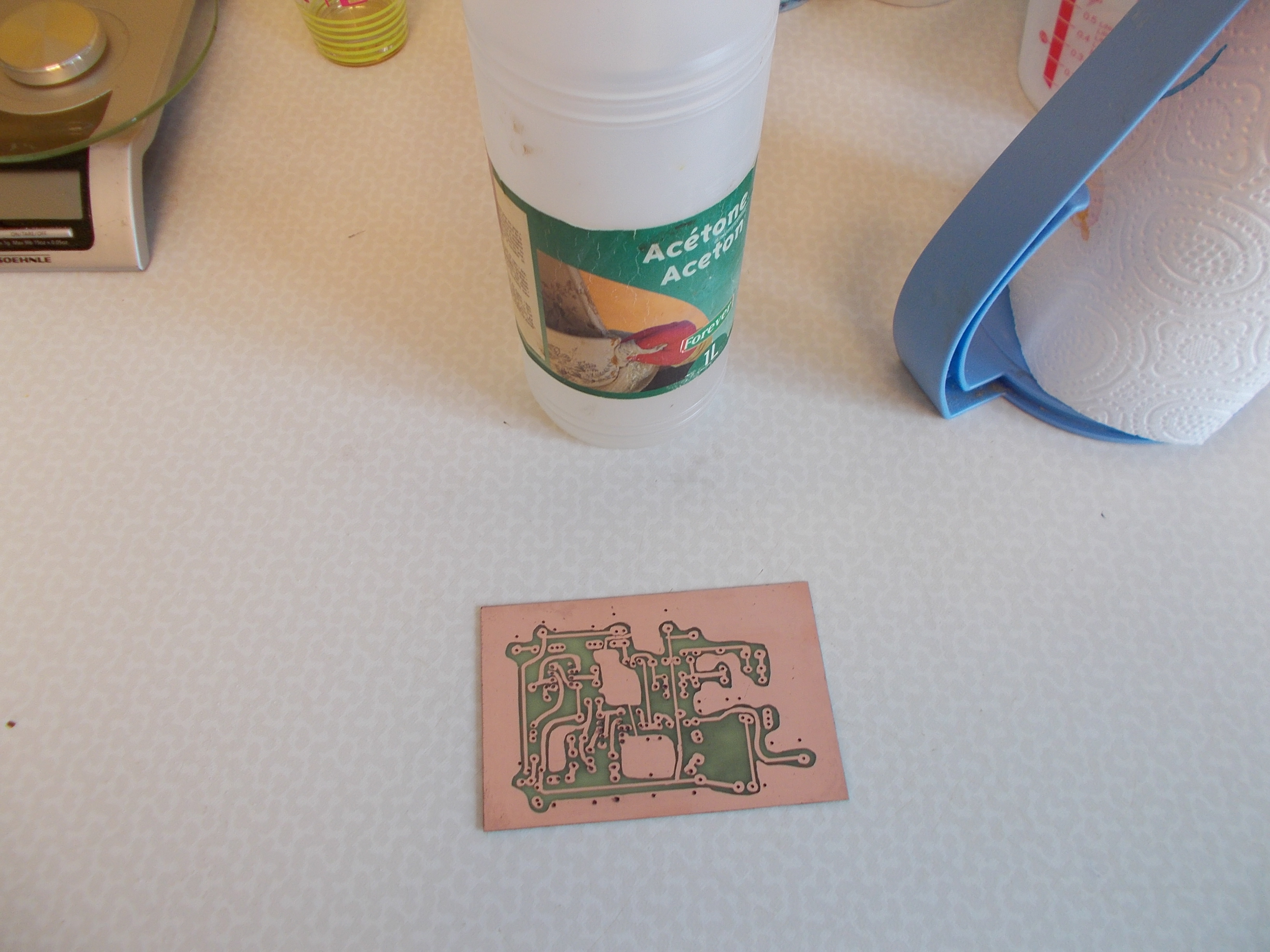

Après rinçage à l'eau clair, l'encre du marqueur indélébile est enlevé avec de l'acétone.

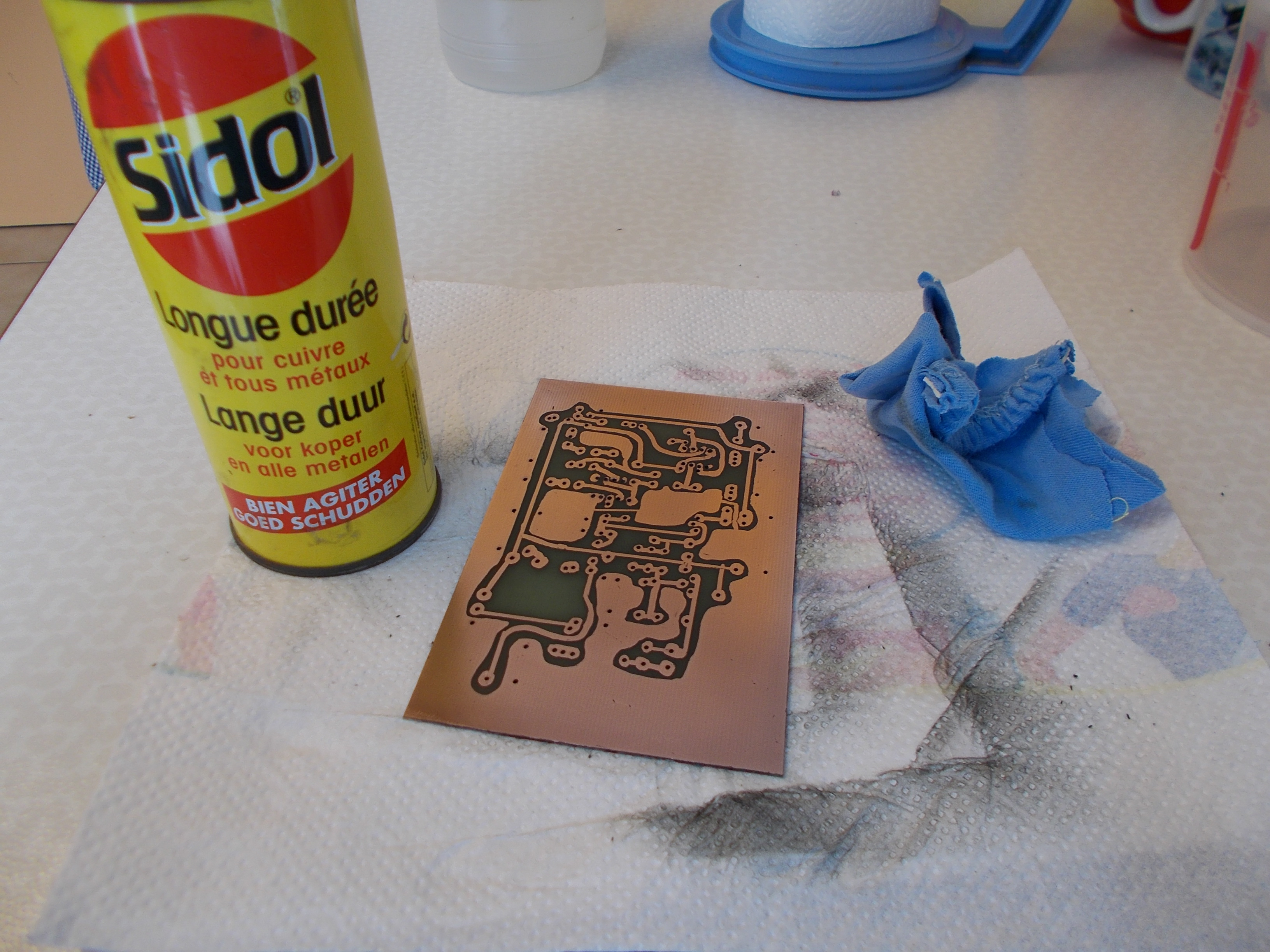

Un petit coup de nettoyant pour cuivre bien connu et voilà votre circuit imprimé terminé.
