 Chargeur de Batterie

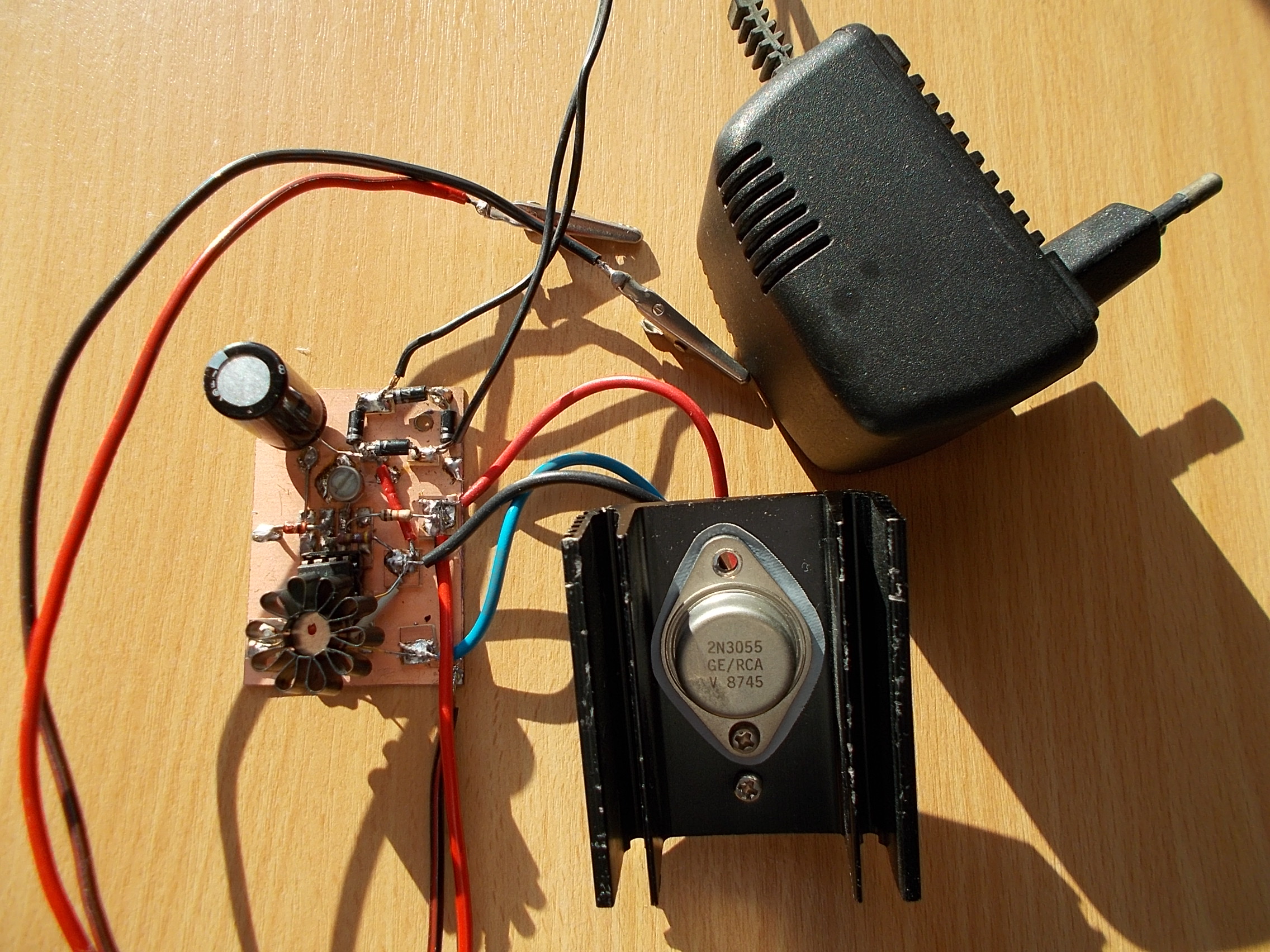

Facile à réaliser, ce chargeur  pour batteries est entièrement automatique

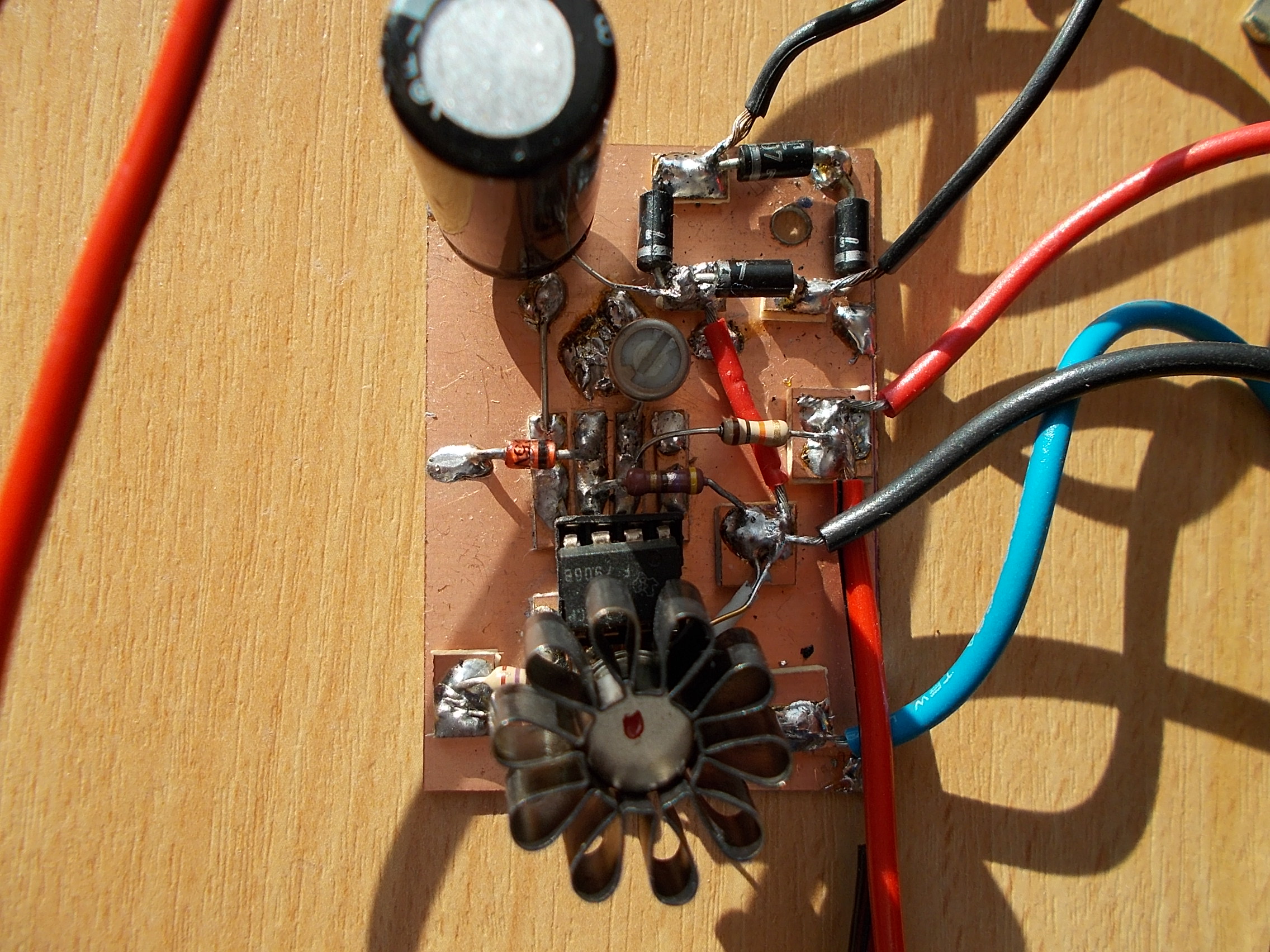

Un lm 741 (  ici en partie caché par le refroidisseur du transistor ) mettra en charge ou pas la batterie suivant une tension de réfèrence.

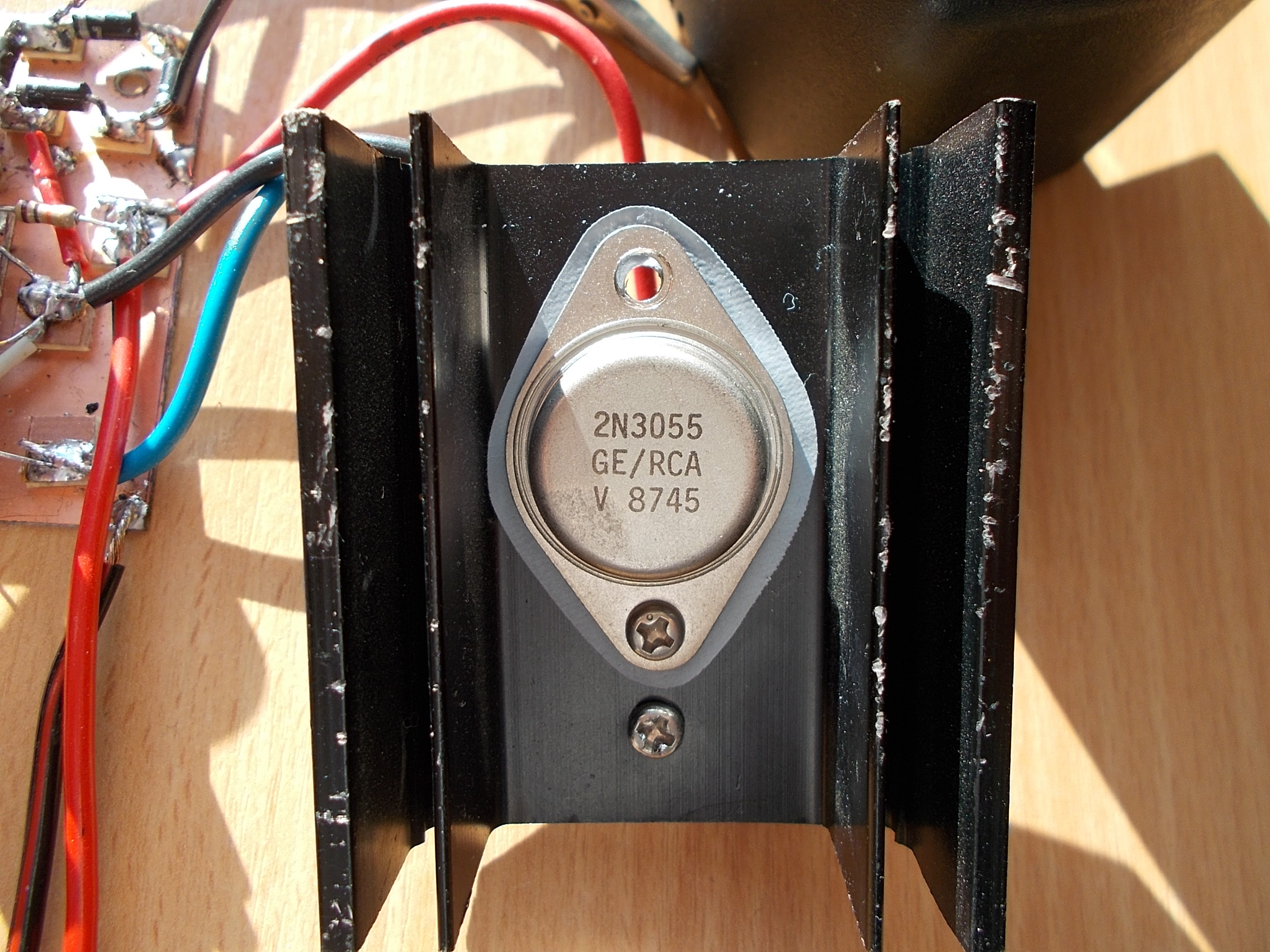

La régulation fait appel au très classique 2n3055.

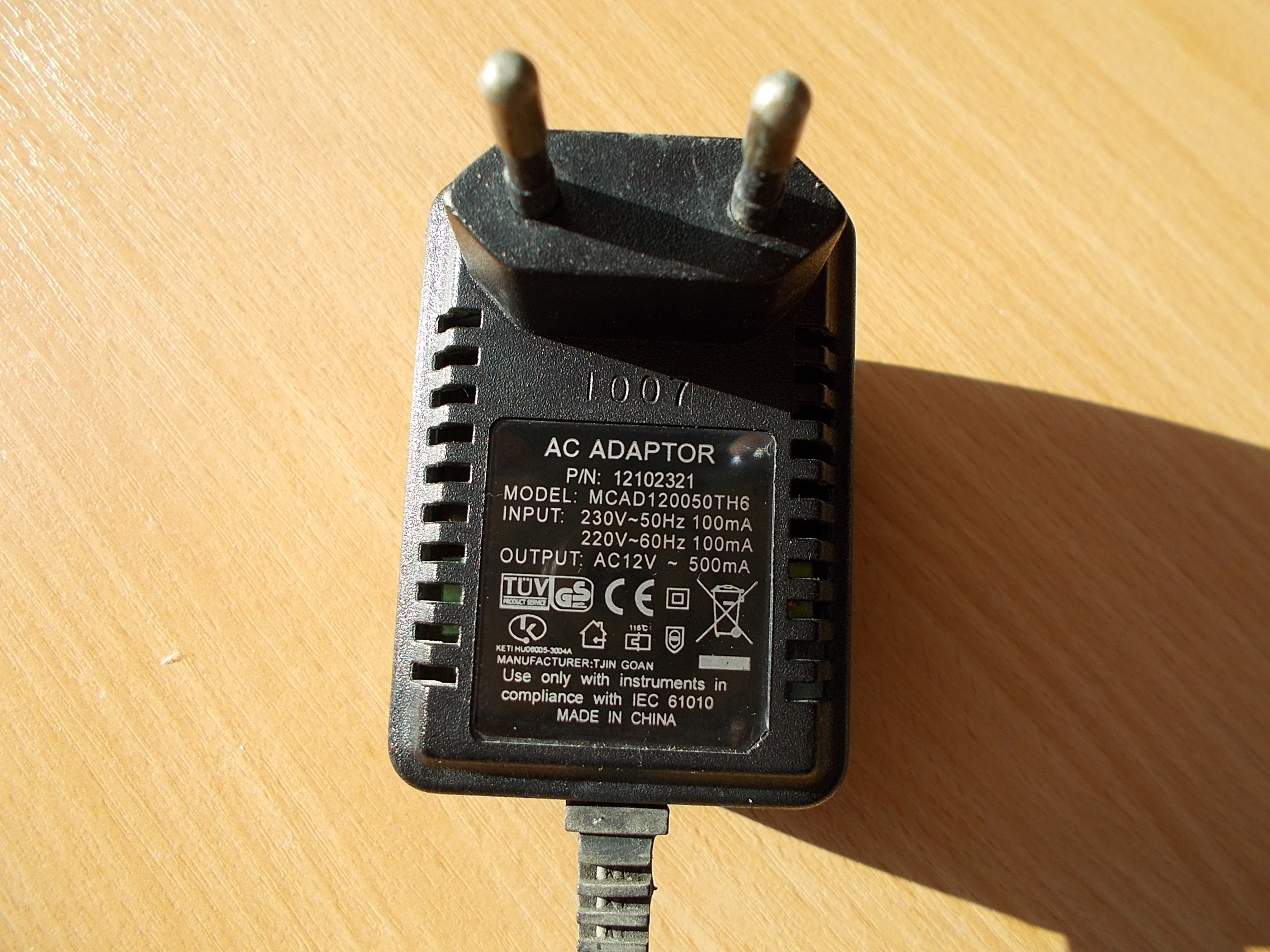

La batterie a charger étant de 8 ampères, ce transfo de 500 ma de récup est suffisant.

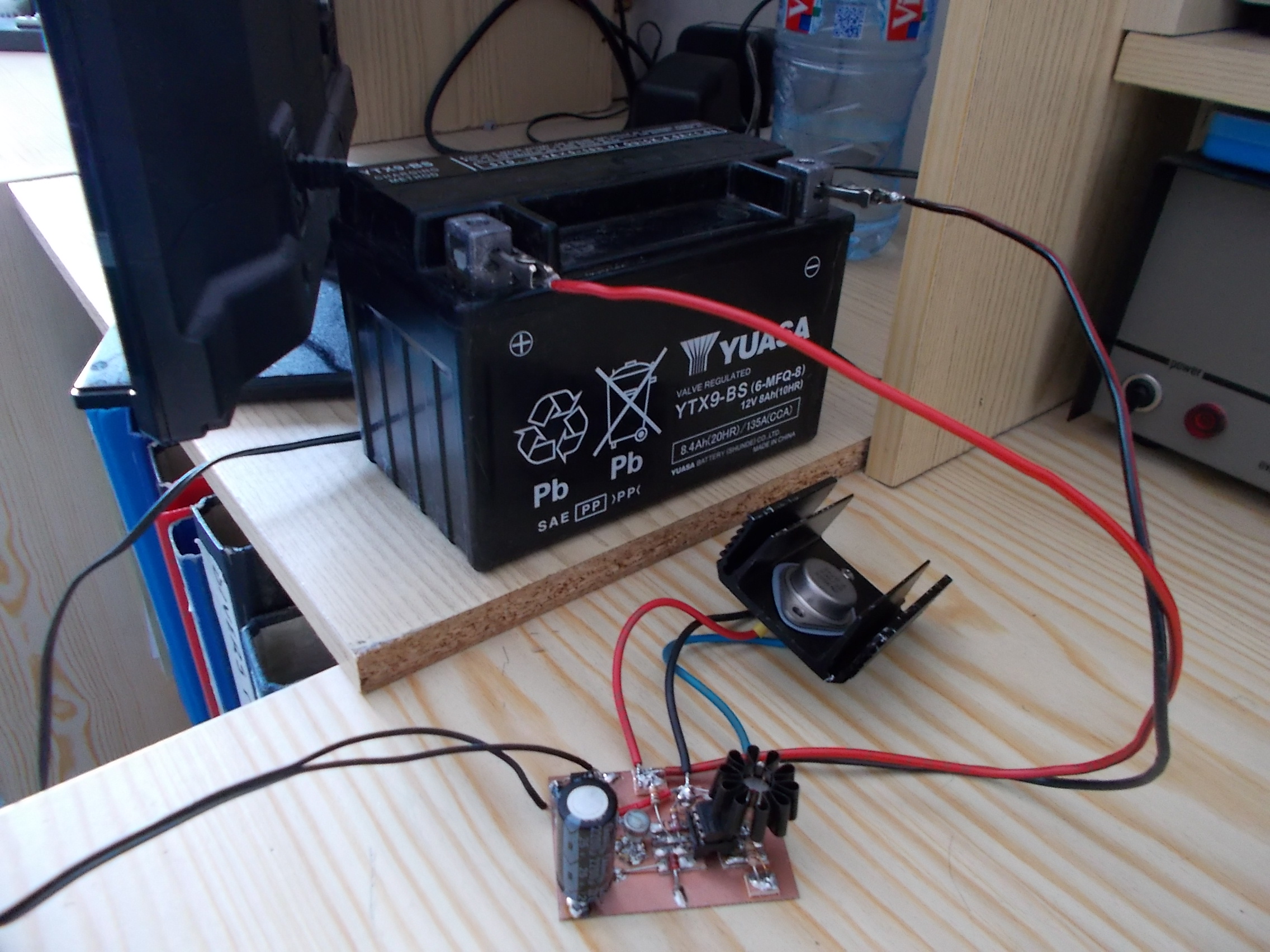

Le but du montage est  de maintenir la batterie de ma moto ( hivernage ) en charge et de la retrouver prête à l'emploi au printemps - ici test dans le shack.


Le schéma :

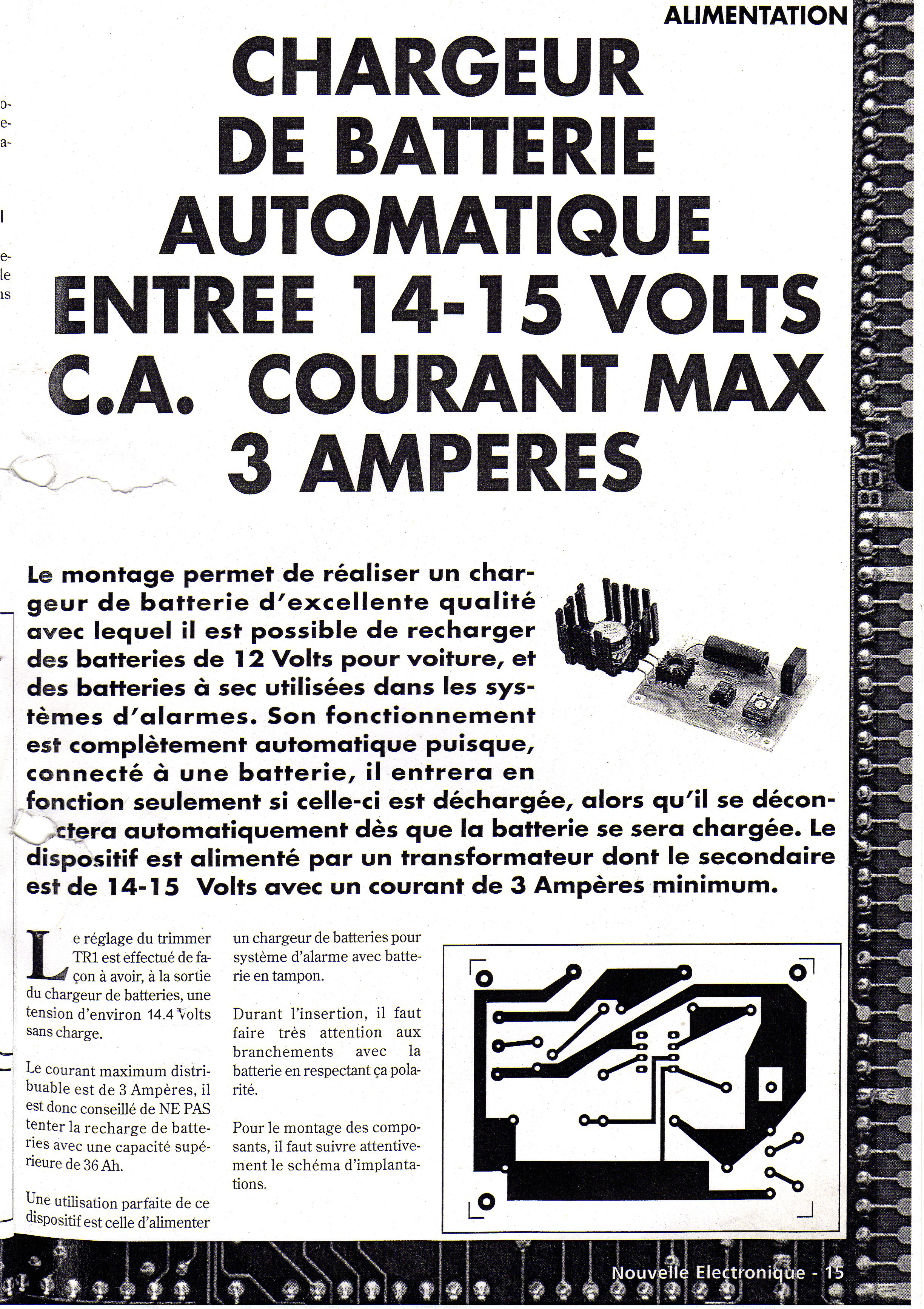

Page 1 - cliquer ici pour la taille réel : 2448 x3467 pixels - 5,39 Mo

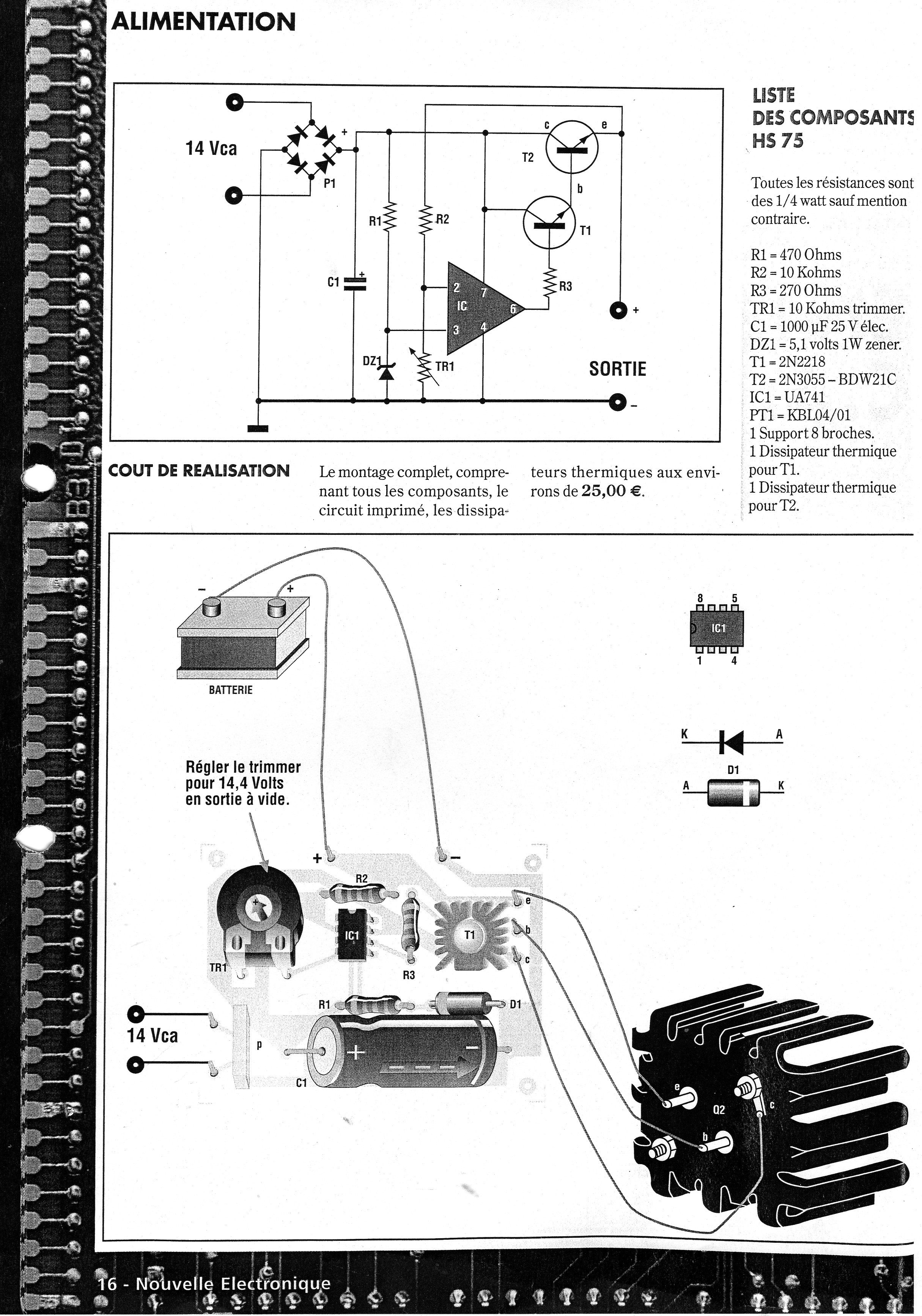

Page 2 - cliquer ici pour la taille réel : 2430 x3467 - 1,72 Mo
