BFOUn peu par hasard, je suis tombé sur l'excellent article de Joseph, F6ICS, décrivant comment écouter la cw et la ssb avec rx am ; un simple bfo et le tour est joué ! Dans un même temps, j'ai trouvé dans une solderie ( pour 15 euros ! ) un mini rx oc, couvrant du 3 au 21 mhz, parfait donc pour écouter ma bande préfèrée - le 40 mètres.

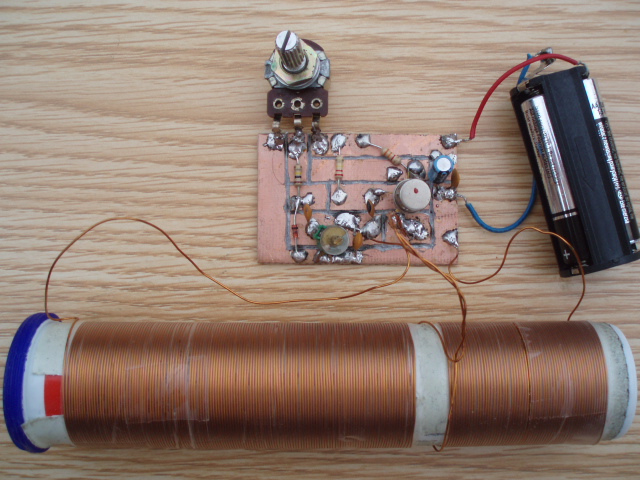

Réalisation du montage suivant le schéma de Joseph, avec 100% composants de récupération, et fonctionnement dés la derniière soudure.
Attention pour le circuit accordé, de mon coté j'ai du mettre comme valeur pour C4 470pf pour arriver sur 455khz ; un cv variable de quelques pf vous permettra de peaufiner le règlage.
Le montage est stable quoique sensible à l'effet " mains ", normal pour un oscillateur libre, mais vous permet d'écouter à peu de frais les bandes décamétriques.
L'article de Joseph F6ICS ( radio-club F6KFA ).
cliquer ici pour voir l article au format PDF ( 123 Ko )

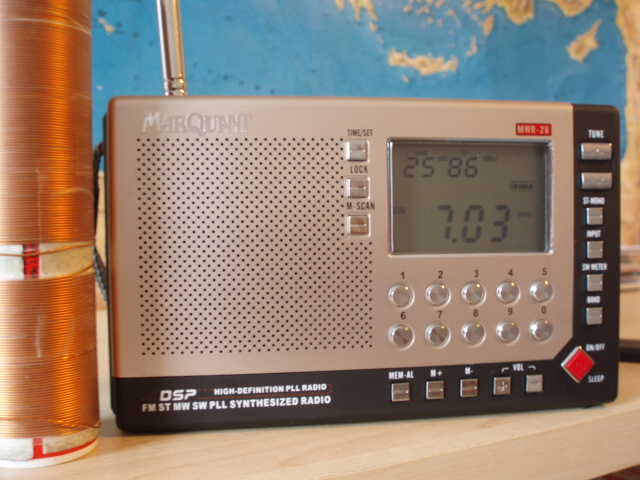

Pour recevoir la ssb, la cw, il suffit d'approcher plus ou moins le montage du récepteur ; j'ai trouvé très rapidement la bonne position - comme sur la photo - et j'ai été très surpris de la sensibilitée de ce petit rx, avec l'antenne d'origine qui fait 50 cmtrs, de pouvoir entendre des stations cw en qrp, ici sur 7.030.
