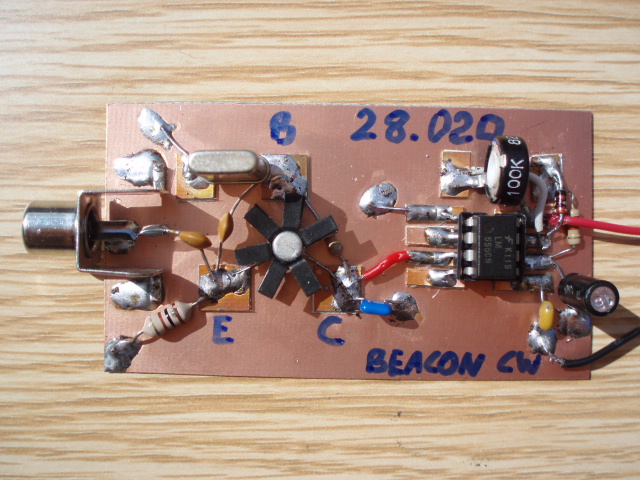

Balise CW 2Une version 10 mtrs de la balise cw, avec un quartz de 28 mhz ; en cas de chasse au renard, il est alors possible d'utiliser du vieux matériel CB comme récepteur.

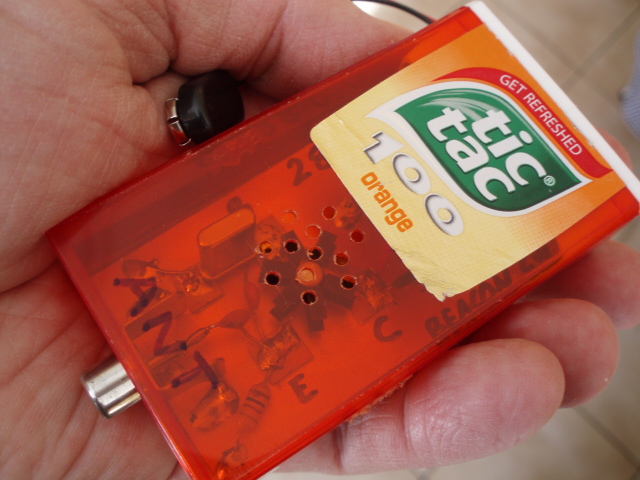

Toute petite, la platine trouve sa place dans une boîte de Tic-Tac.

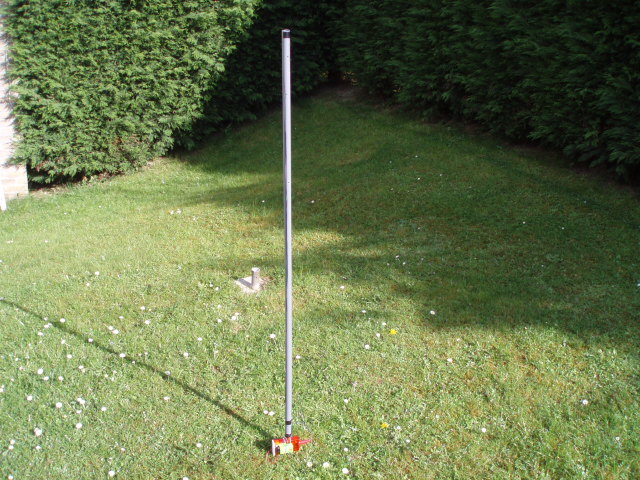

Test dans le jardin : l'antenne est un fil de 2.5 mtrs ( replié ) sur un tube pvc d'électricien, un contrepoid aussi de 2.5 mtrs est déroulé dans l'herbe ; en local, on entend la balise dans un rayon de plusieurs kilomètres.

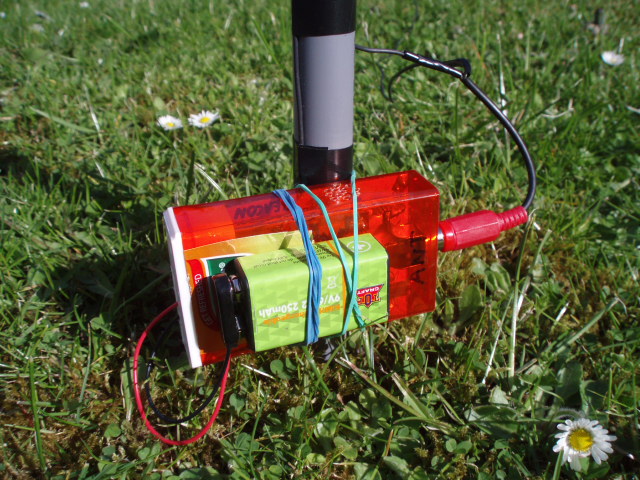

Détail de la balise ( pwr 300 mw sous 9V ), installée sur le tube de l'antenne, au " ras des pâquerettes " !

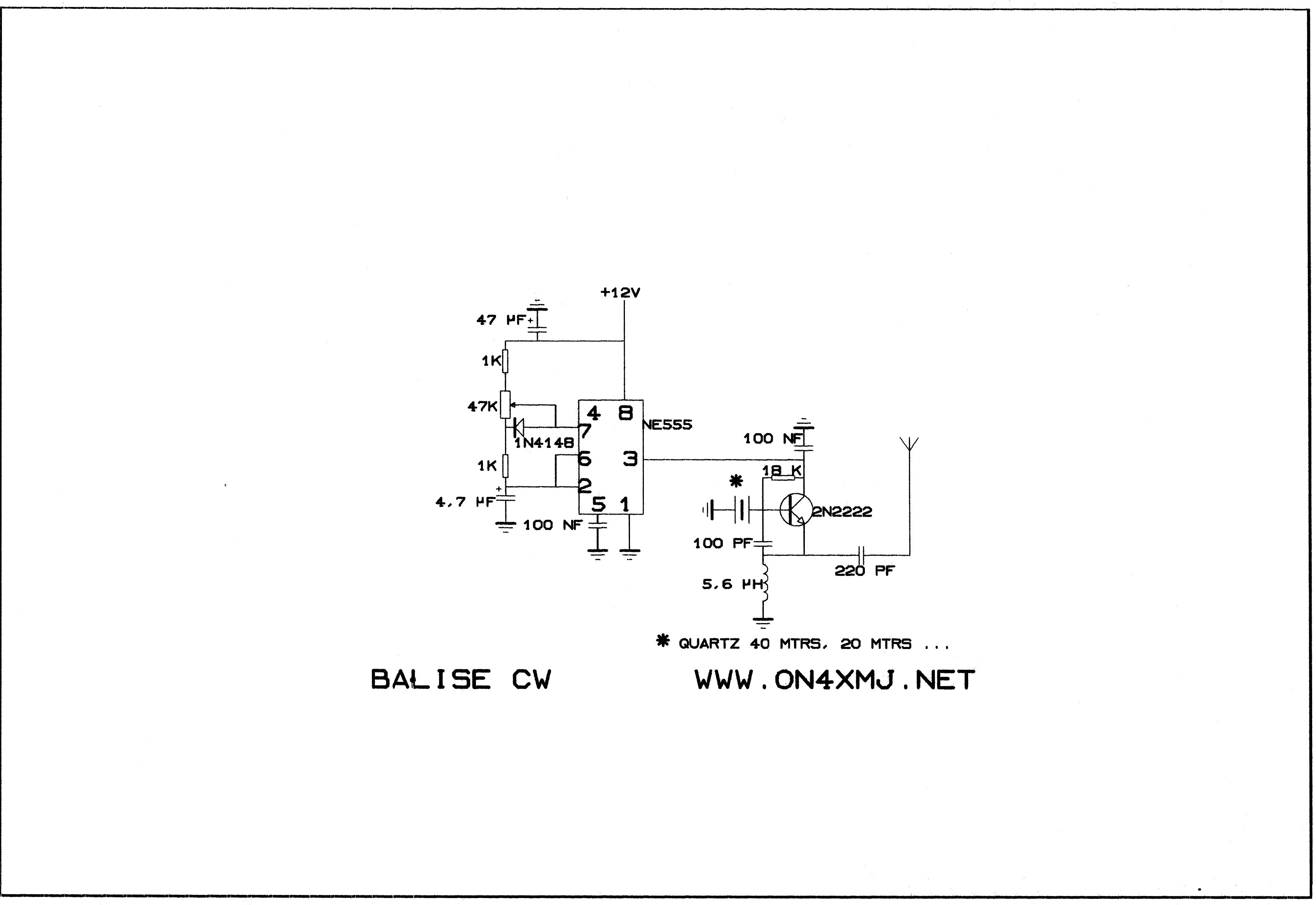

Le schéma, pareil que pour la version 20 mtrs - mais avec un quartz 28 mhz. Pour un usage ponctuel, installez juste avant l'antenne un filtre passe-bas pour produire un minimum d'harmoniques - schéma facile à trouver sur le net , cliquer ici pour voir le schéma en taille réel
