 Antenne vertical HF courte

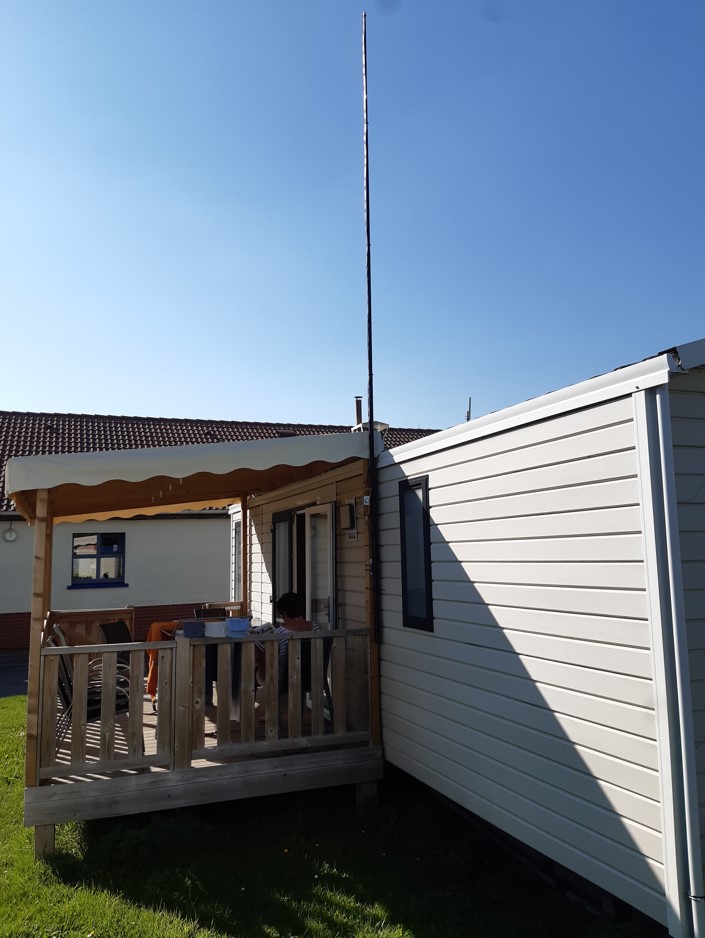

Basé sur le principe de l'antenne F5HD ( circuit accordé prolongé par quelques mètres de fil ), cette verticale courte fonctionne sur 40, 60 et 80 mètres.

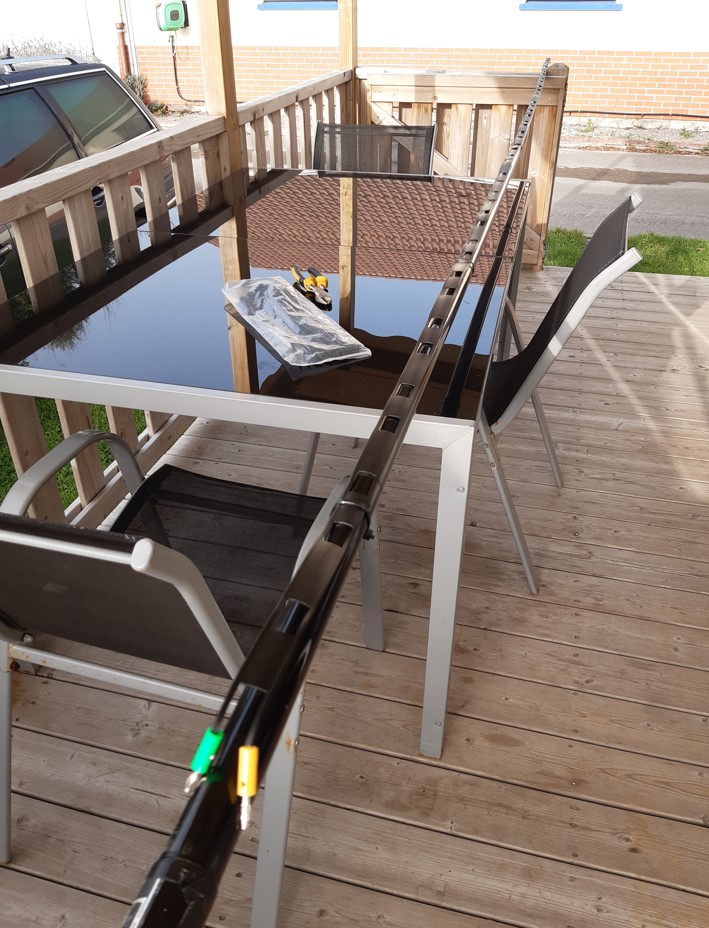

4 mètres de twin lead 450 ohms sont attachés à une canne à pêche avec des sangles Colecon.

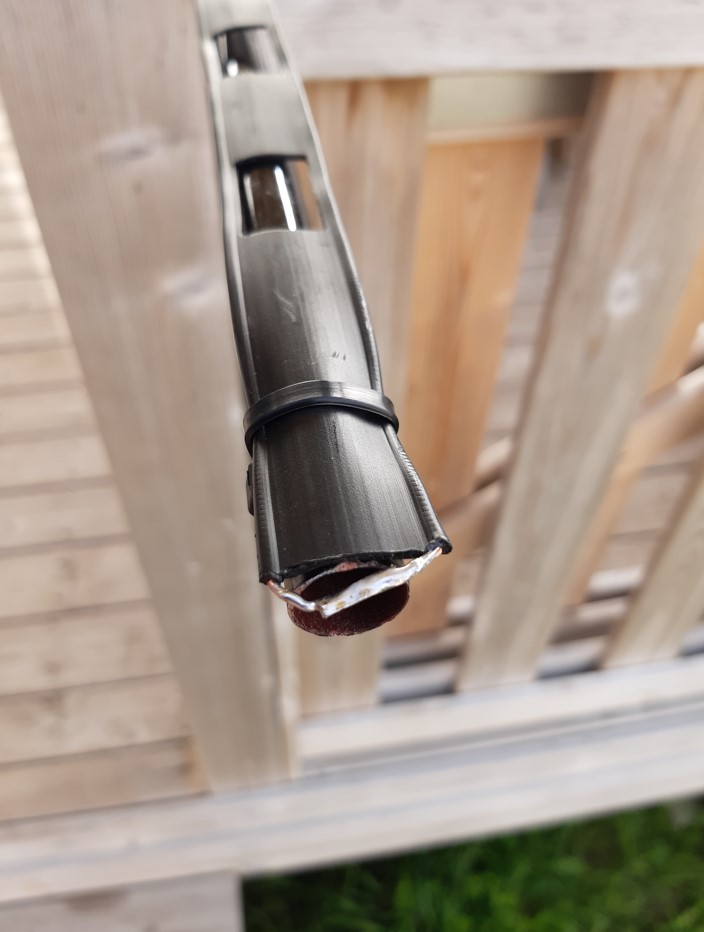

L'extrémité du twin est court-circuitée ; on a donc 8 mètres de fil qui  vont rayonner.

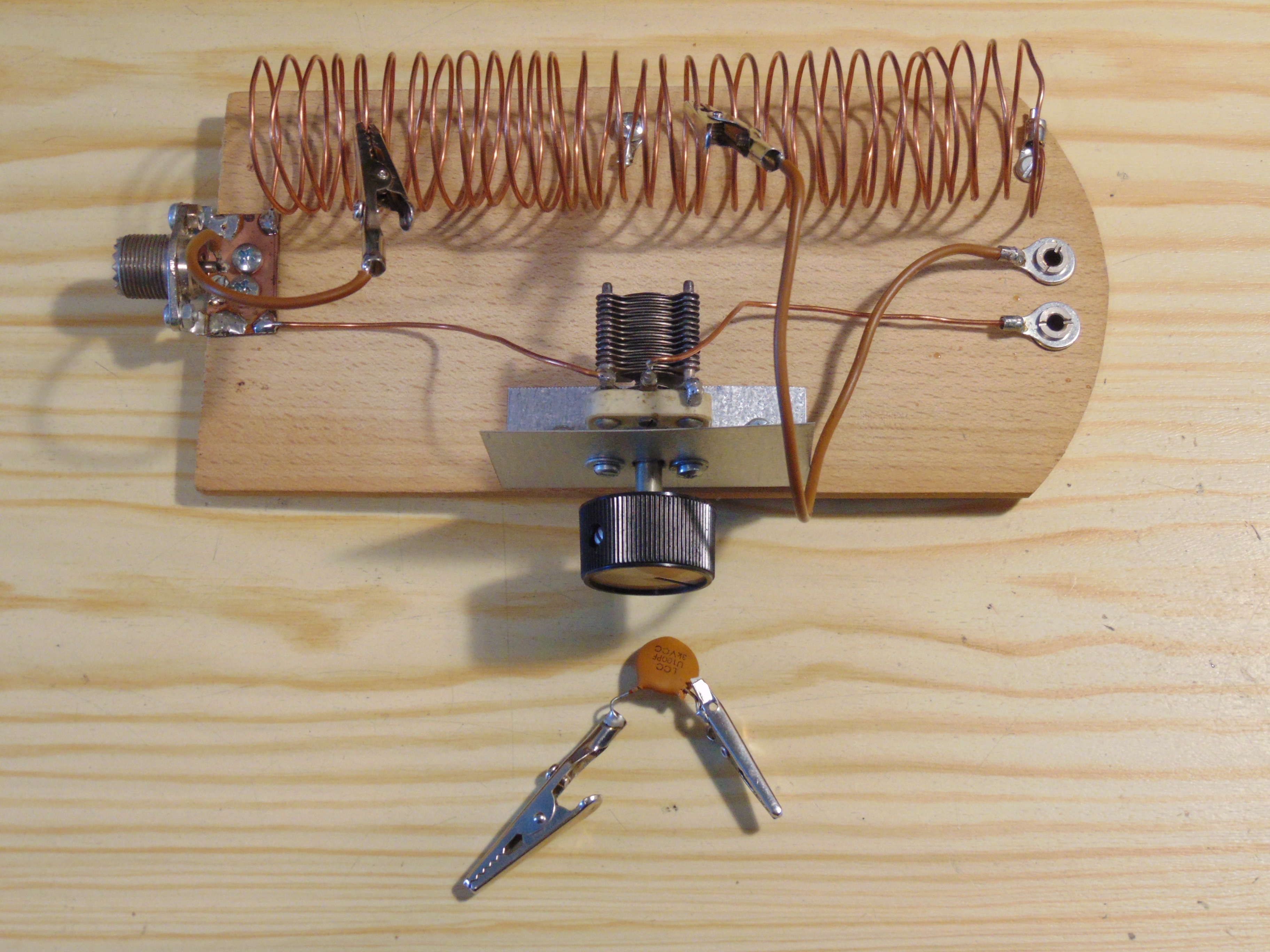

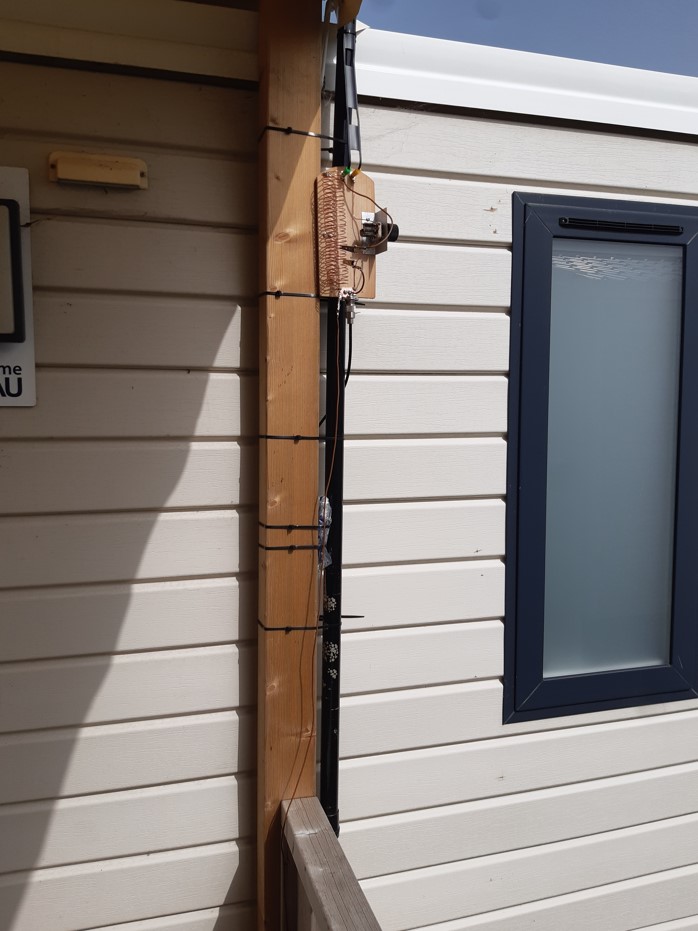

A la base de l'antenne, le circuit accordé, monté sur une planche à pain.


La pince croco de gauche est le réglage de la prise intermédiaire, celle de droite plus ou moins de bobine ( inductance ) ; le cv fait 100 pF, si pas assez pour 80 mtrs ( comme dans mon cas ) rajouter en // un condensateur de 100 pF.

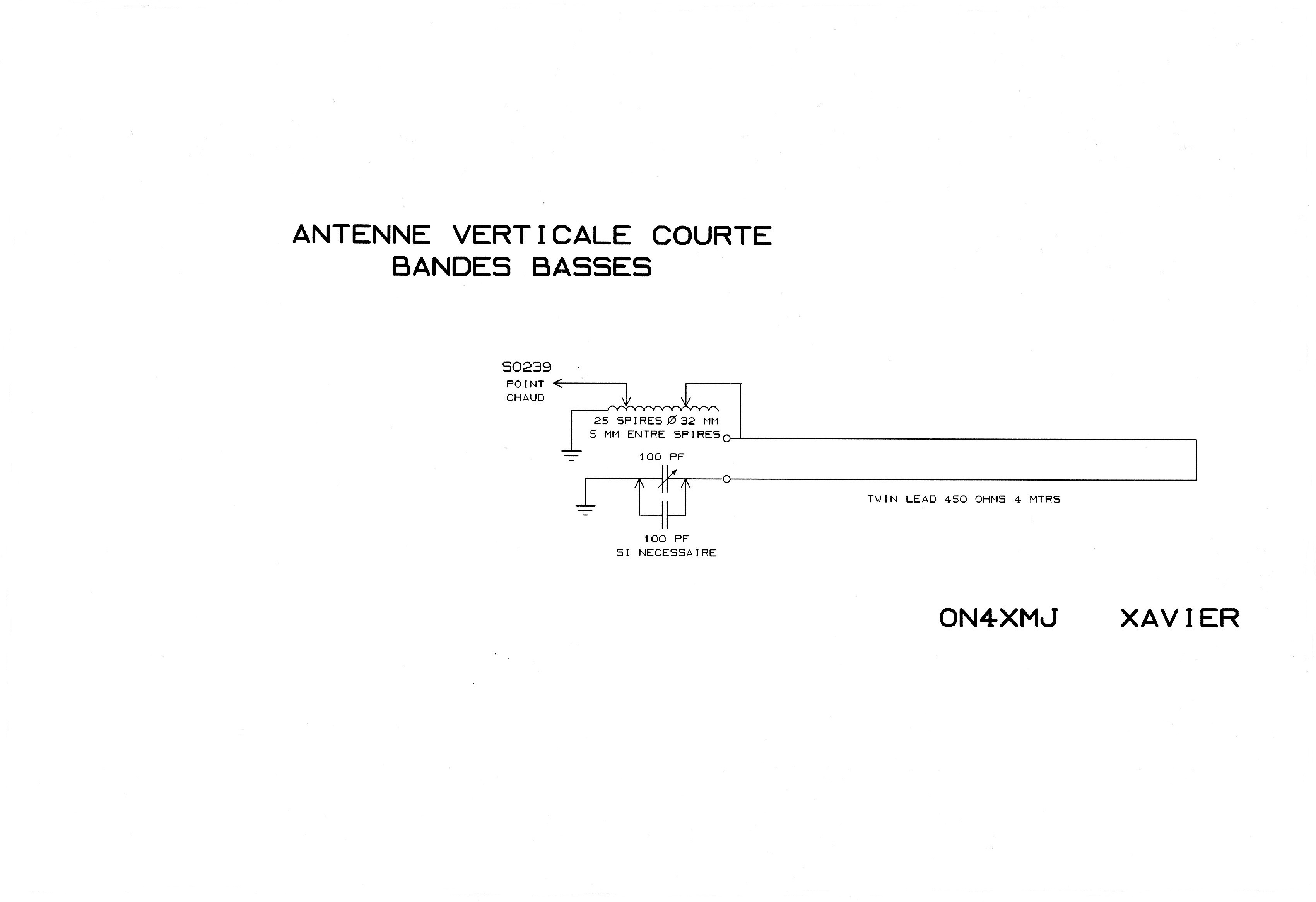

Le schéma. ( dispo en taille réel en cliquant ici ) Testé dans le Calaisie, cette antenne m'a permis de trafiquer en bandes basses et en qrp, les résultats sont très honnêtes - la configuration des lieux ( petite parcelle ) ne me permettait pas de mettre dipôle ou autres long fil - et m'a permis de faire quelques beaux qso's
