Keyer Electronique

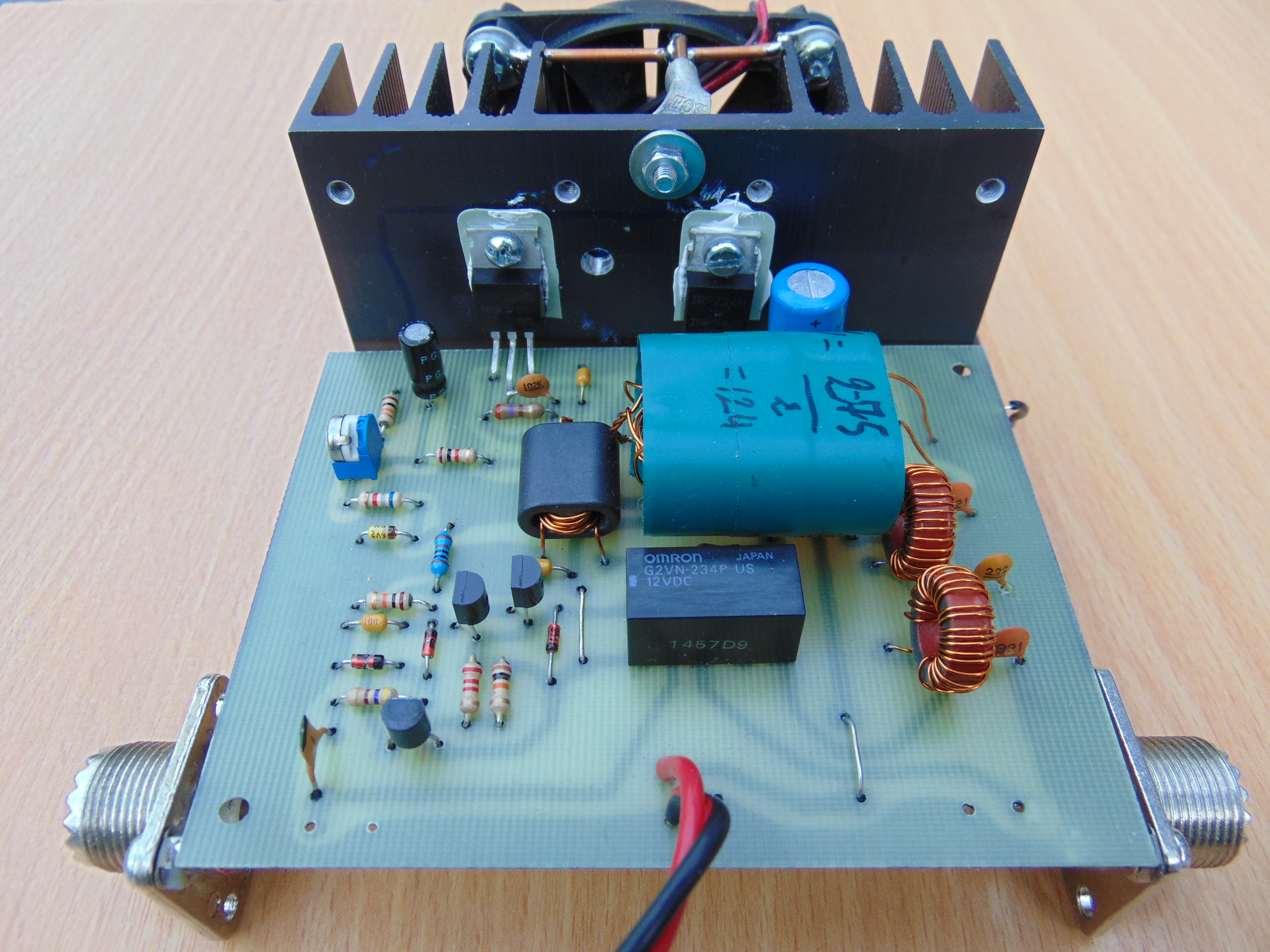

Basé sur un kit Ramsey et reconstitué par Bernard F6BCU (
lien du kit Ramsey F6BCU
), ce ampli donnera du punch à vos transceivers qrp.
Prévu pour le 40 mtrs, il peut aussi fonctionner sur d'autres bandes ( ici le 80 mtrs ) ; il suffit de changer le filtre passe-bas.

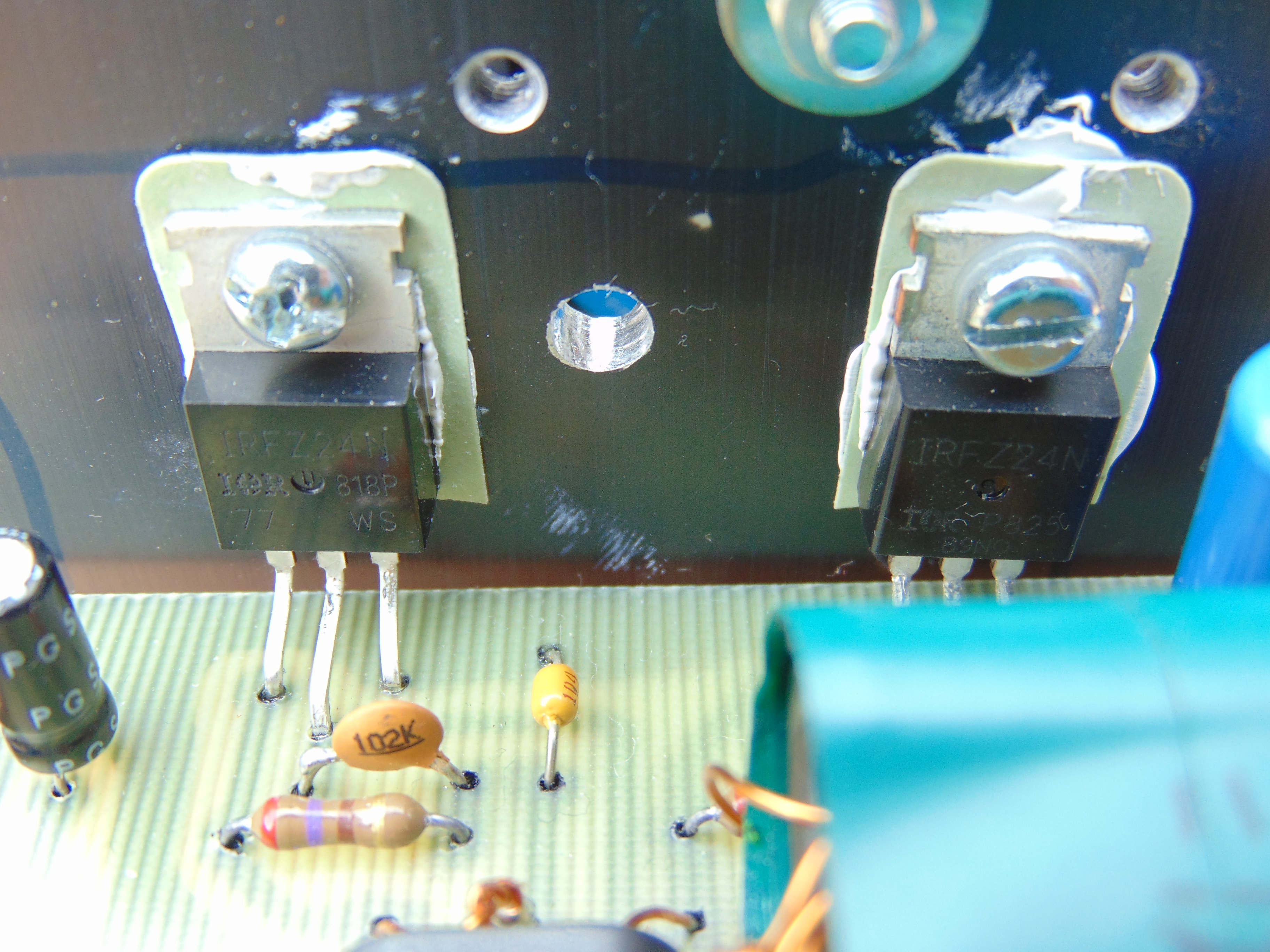

Pour 1 watt d'entrée, j'ai obtenu 18 watts en sortie ( à 13.8 v ) ; les 2 IRFZ24N font du bon boulot.

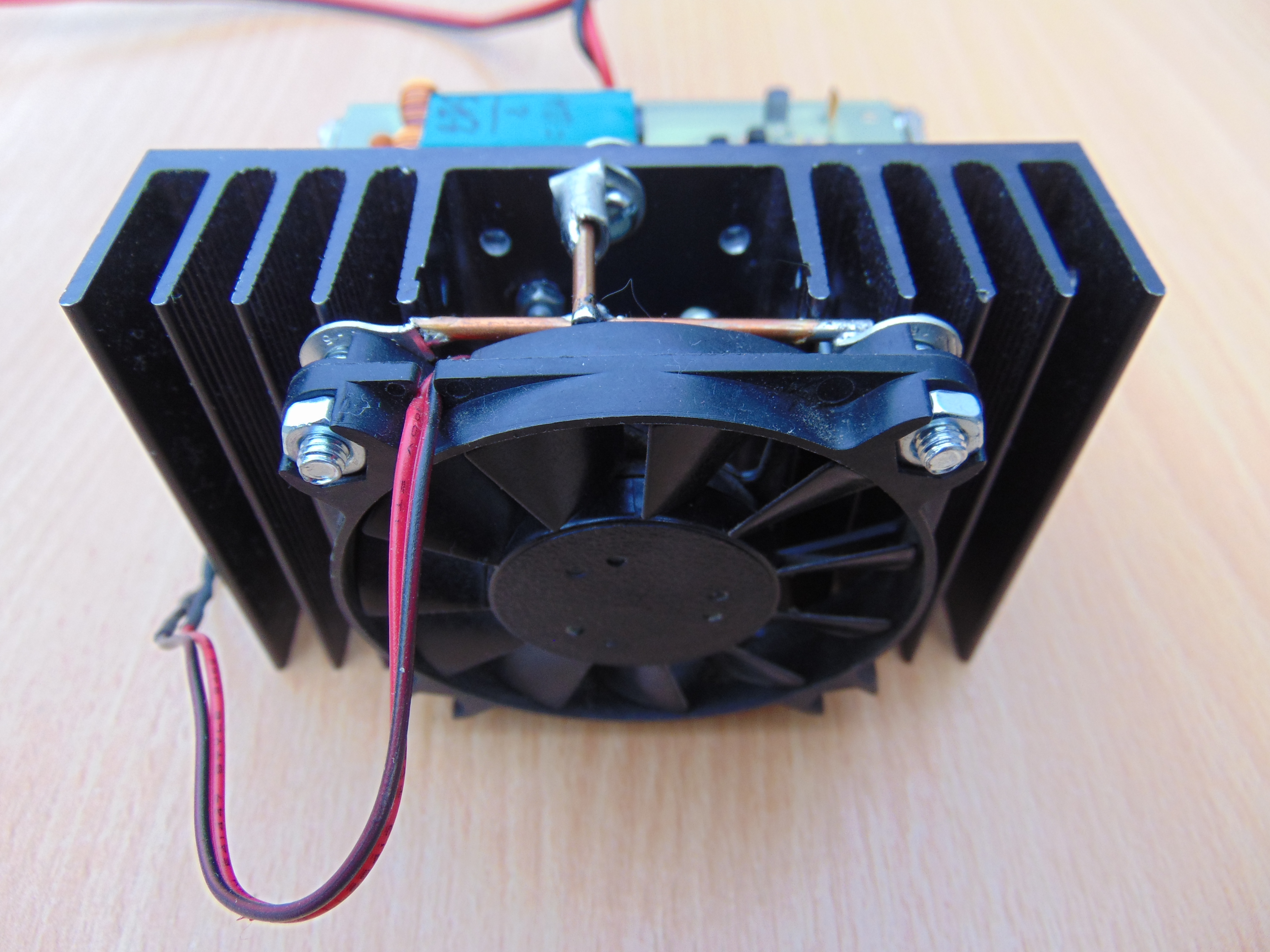

Prévoir un gros radiateur et si possible un ventilo, de cette façon l'ampli ne chauffe pas, vos mosfets ne claqueront pas.

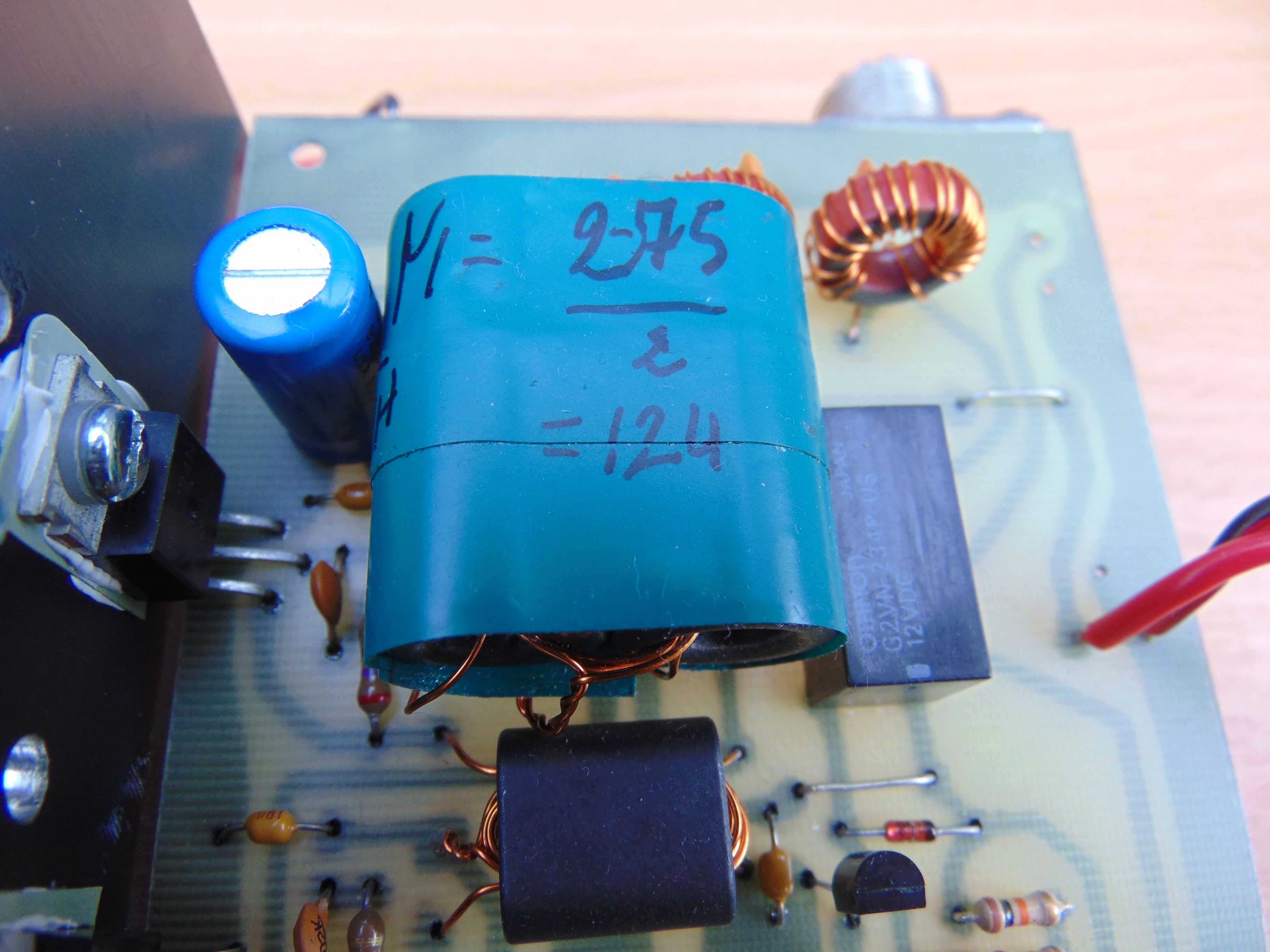

Pour T1, j'ai remplacé le tore bino BN43 3312 par 2 tores cylindriques, assemblés par du rubant adhésif.

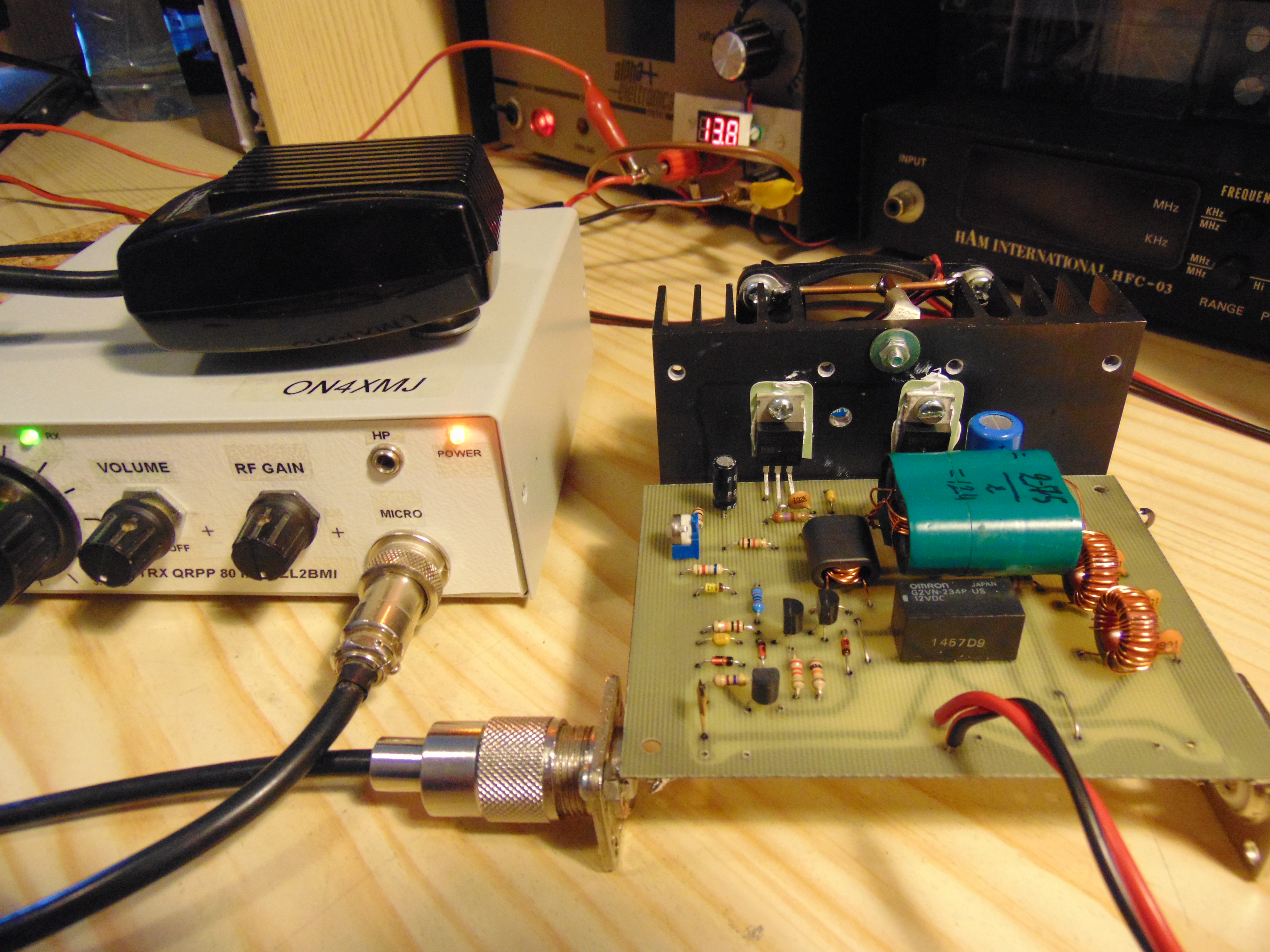

Le trafic en 80 mtrs est maintenant plus confortable, c'est vrai que le petit watt du dsb ZL2BMI était un peu juste.
