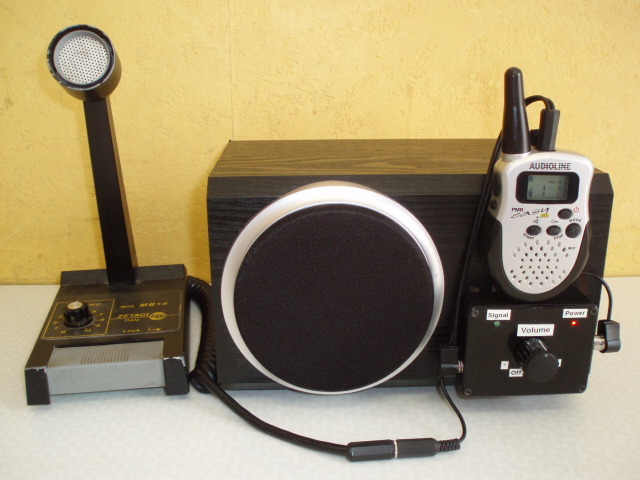

Station Acceuil PMR 446 MHzLe succès des "PMR" 446 mhz n'est plus à démontrer ; plus de confort avec ce montage, qui transformera votre mini talkie- walkie en station de base.

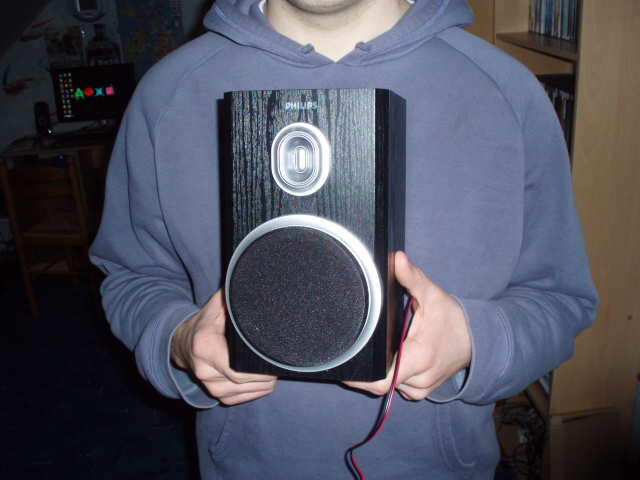

Ce haut parleur de récupèration d'ancien ensemble " hifi " servira de coffret.

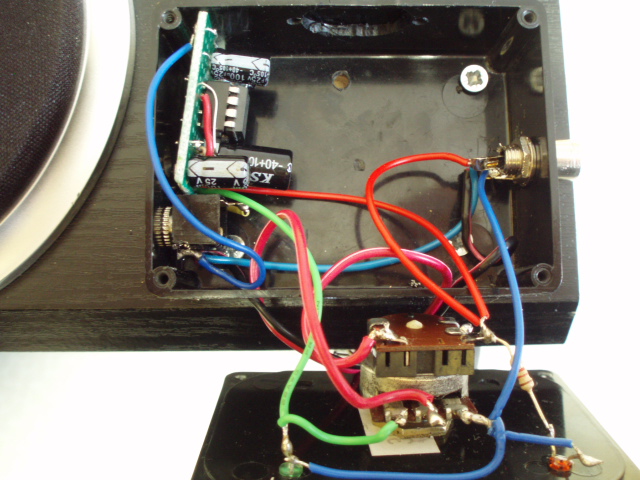

Un ampli bf ( ici TDA2822M ) est logé dans une petite boîte en plastique - et amplifira donc le son issu du PMR vers le gros haut-parleur.

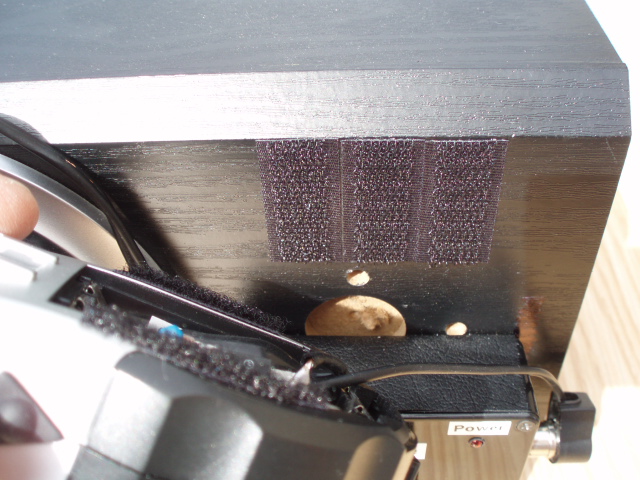

Pour faire tenir le PMR j'ai utilisé de la bande Velcro autocollante ( scraaaaaatch ... )

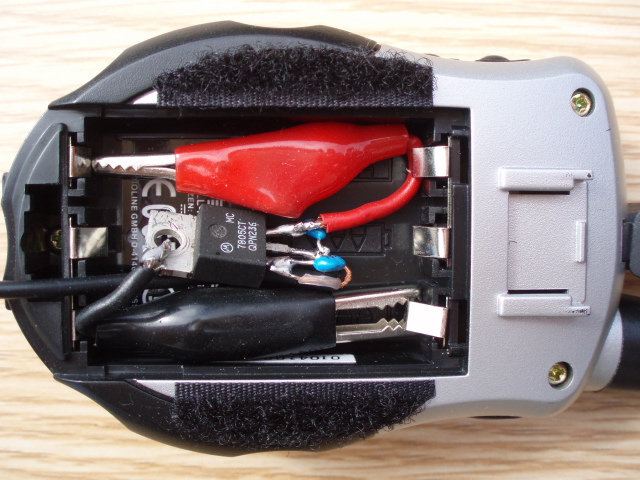

Pas de prise d'alimentation sur ce poste, un montage à base de pinces crocos et régulateur 7805 fait l'affaire et remplace les 3 piles de 1,5 volts.

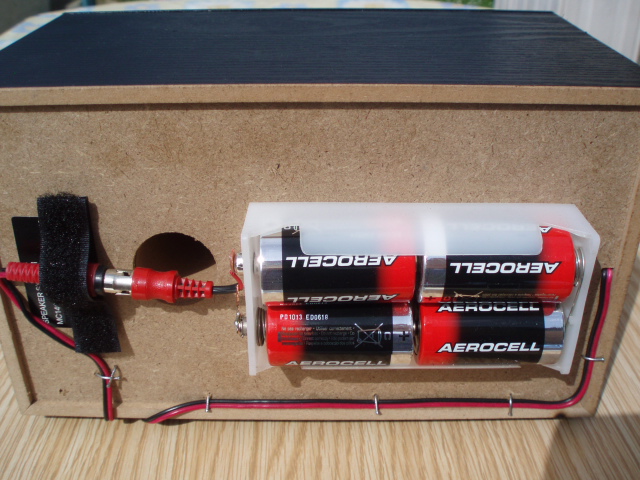

A l'arrière, 4 piles de 1,5 volts alimentent l'ampli bf et le PMR ; l'autonomie est appréciable.
En remplaçant les piles par une alimentation fixe 12 volts c'est encore mieux car l'ensemble est alors alimenté sous secteur, plus besoin de piles.
Essai avec Valentin ; la bf est d'enfer et en émission le micro préampli est confortable, on parle à une certaine distance du PMR.
Le schéma : bien sûr un autre ampli bf est possible ( lm386, kit Velleman ... ), quant au micro, il peut être remplacé par un modèle "informatique" suivi d'un petit préampli. Pour la connection micro-hp et ptt, voir la doc de votre PMR.
SCHEMA BIENTOT DISPONIBLE
