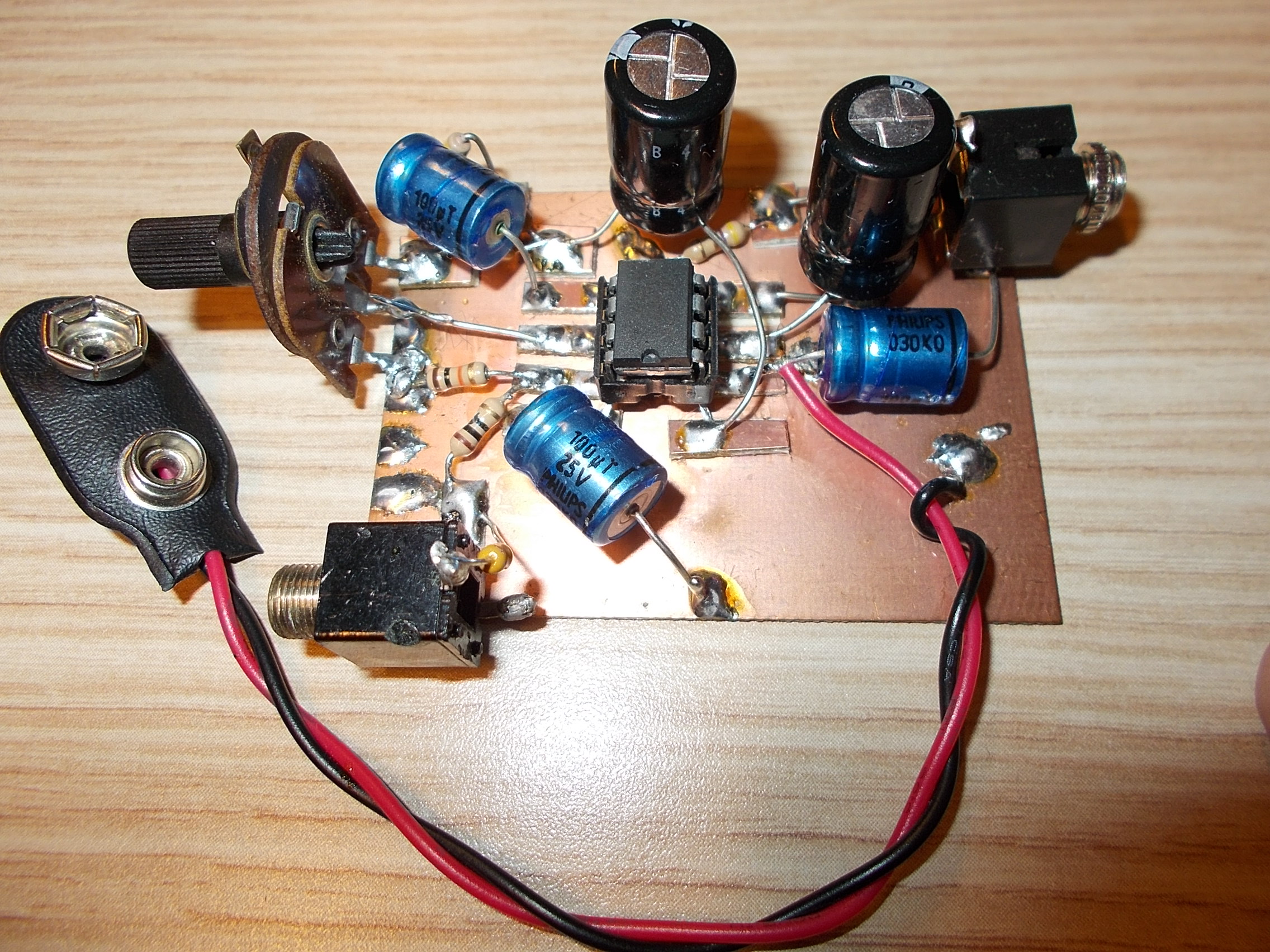

Super ampli bfLe tda2822M, ampli bf stéréo de 2 X 1.5 w, peut-être utilisé en ampli mono, spécial signaux faibles, en utilisant une astuce : le signal issu du HP gauche est simplement réinjecté dans l'entrée du canal droit

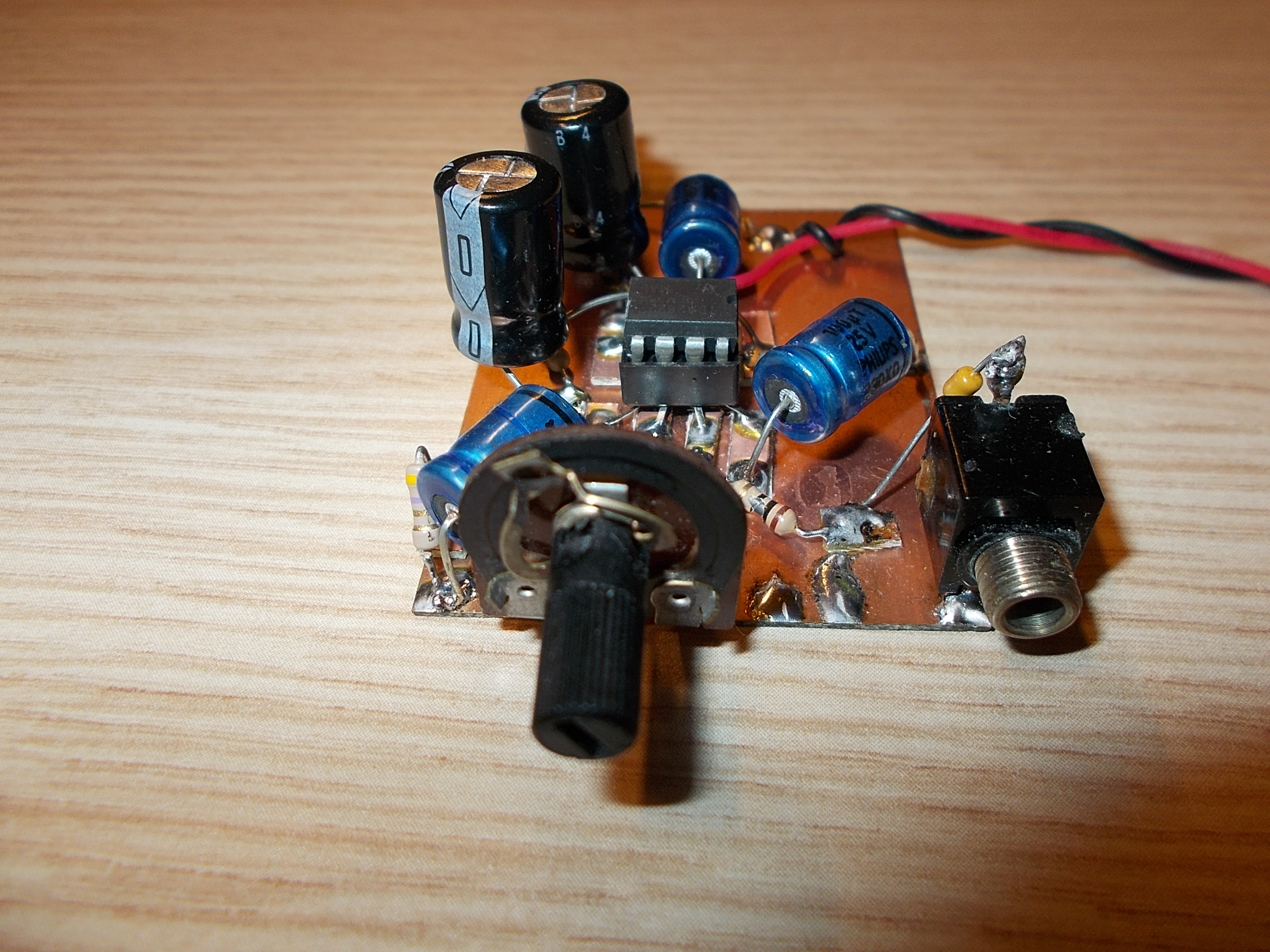

Un potentiomètre règle le niveau d'entrée pour la deuxième amplification

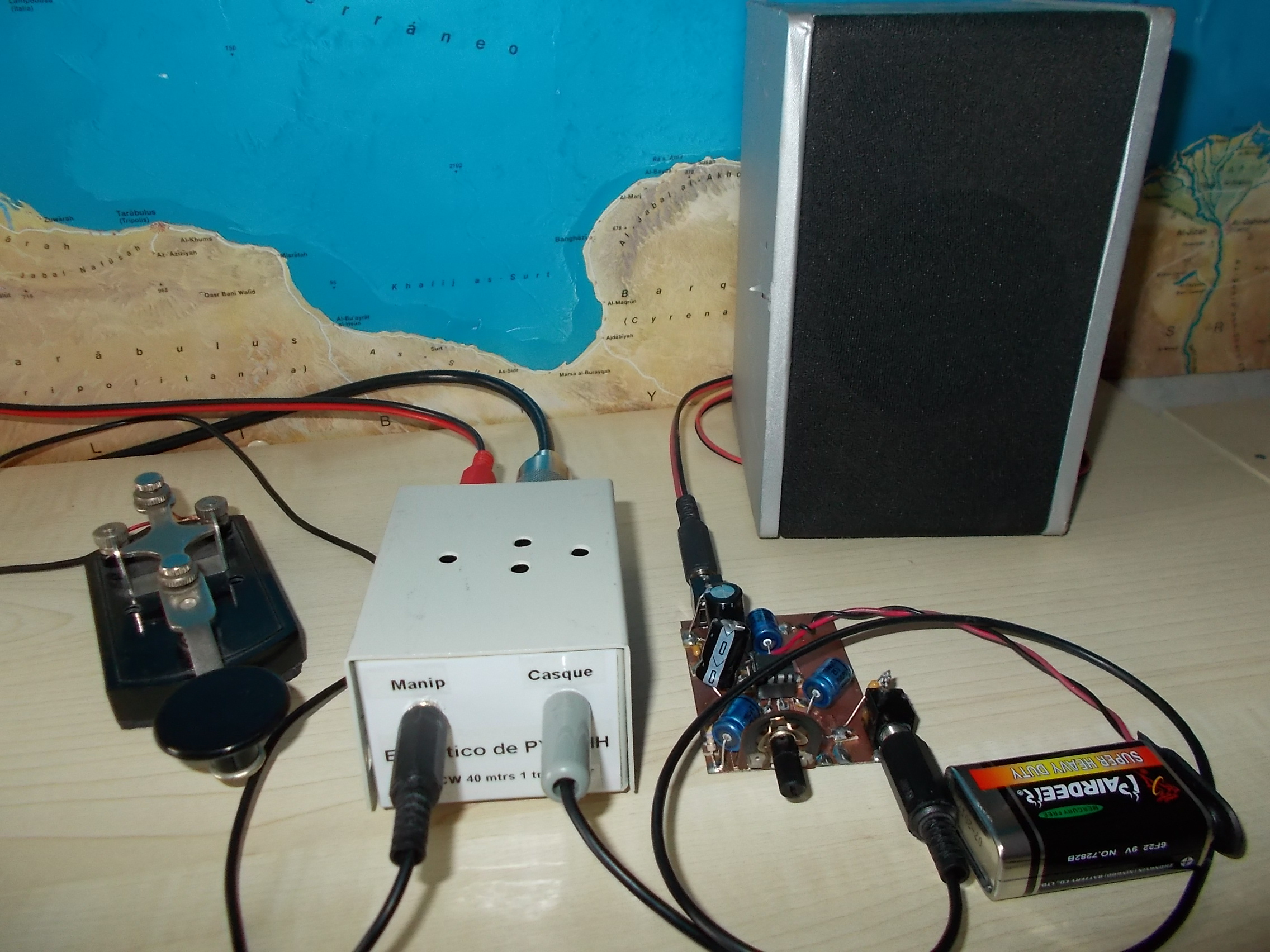

Ici en test avec " El Pititico " : la bf est vraiment forte ! aussi testé en sortie d'un rx à sa612, excellents résultats.

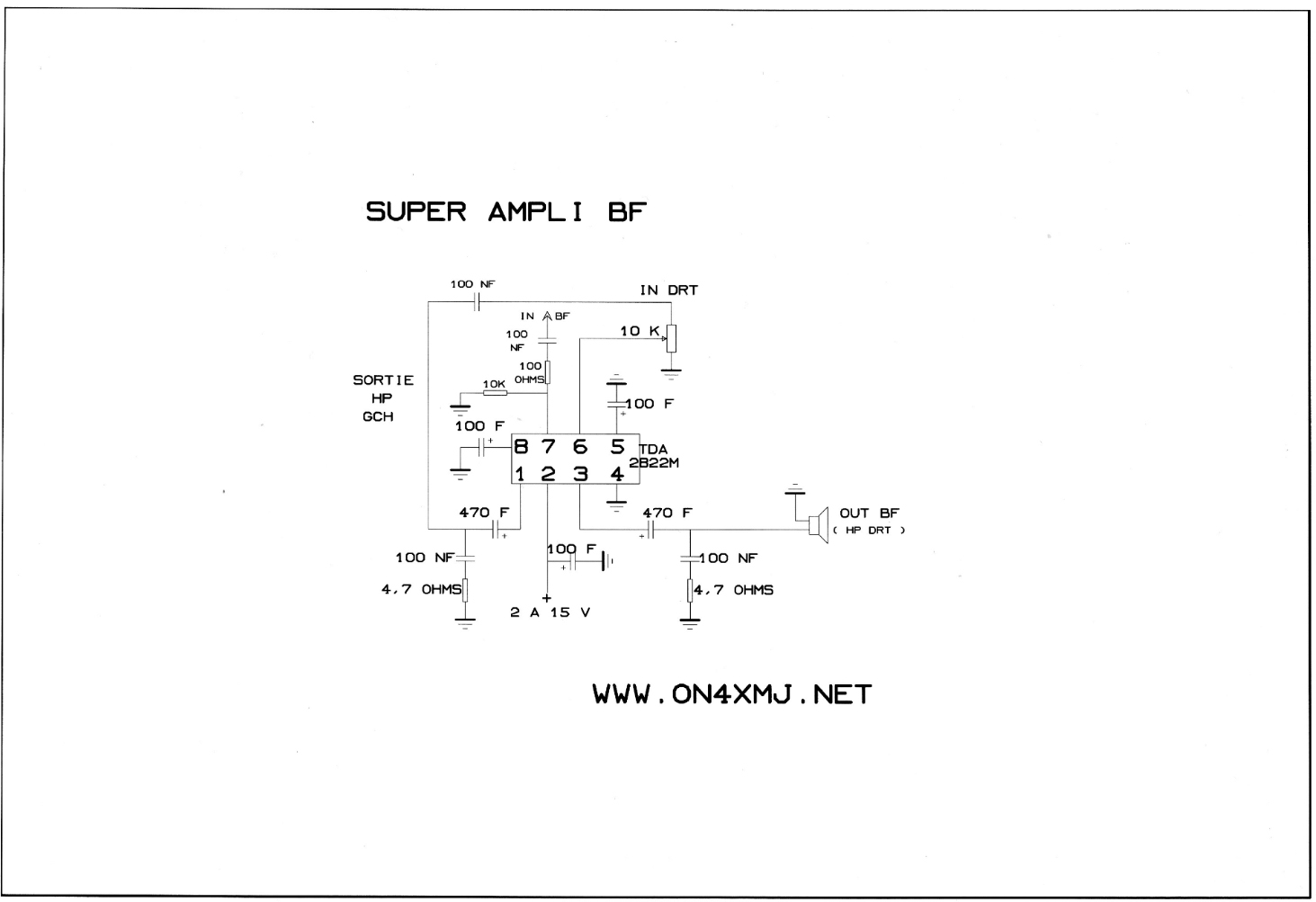

Le schéma ( taille réel en cliquant ici - 203 KB )
