Ampli BF 1Moins connu que le LM386, le TDA2822M, ampli audio de petite puissance,stéréo, est pourtant supérieur en performance par rapport à son rival, tout en étant très simple à mettre en oeuvre - quelques composants annexes, et restant d'un coût très raisonnable ( 2 euros ).
On peut l'alimenter à partir de 2V et jusque 15V ; la puissance BF maximum - 2w - est obtenue sous une tension de 9v ( et une conso de 100 ma ), avec un HP de 16 ohms.
Dans vos récepteurs, pour un mp3, ... , il vous rendra service le tout avec une exellente qualitée audio.

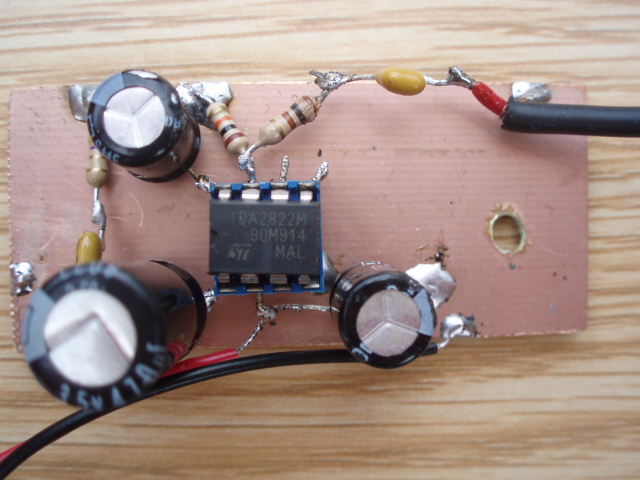

Si vous l'utiliser uniquement en mono - comme la platine ici - soudez juste les composants pour le canal de gauche ou de droite.

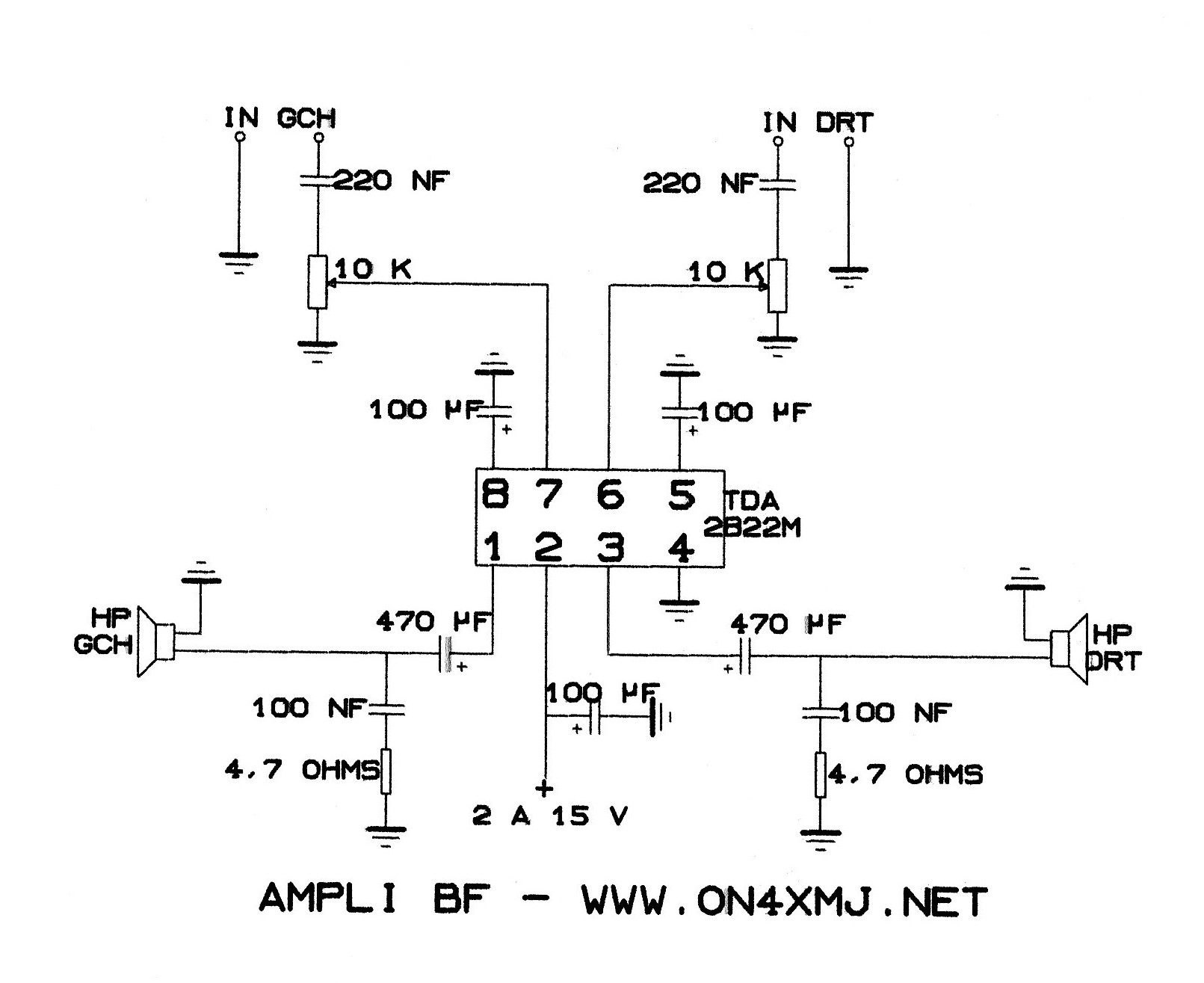

Le schéma...

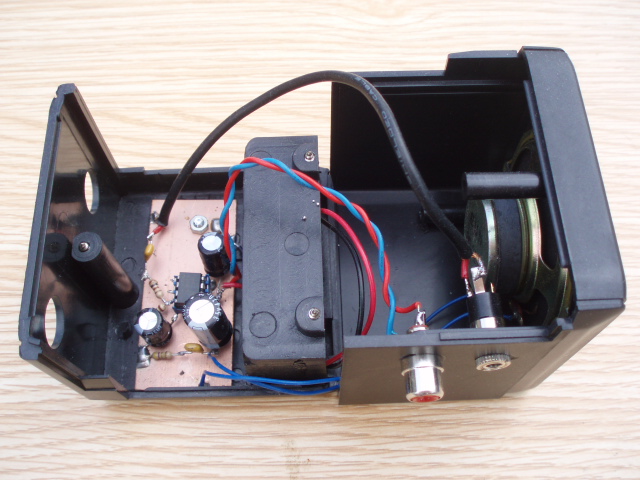

La mise en boite.
La bf de mon " netbook " étant un peu faible, j'utilise donc ce petit ampli ; dans ce cas, pas besoin de pile, je l'alimente directement avec la tension présente sur le port usb ( 5V ), facile à repérer : couper un cordon usb, le fil rouge est le + et le noir ( parfois le bleu foncé ) est le -, vérifiez au voltmètre ; les deux autres fils sont les données data, inutilisés dans notre cas.
